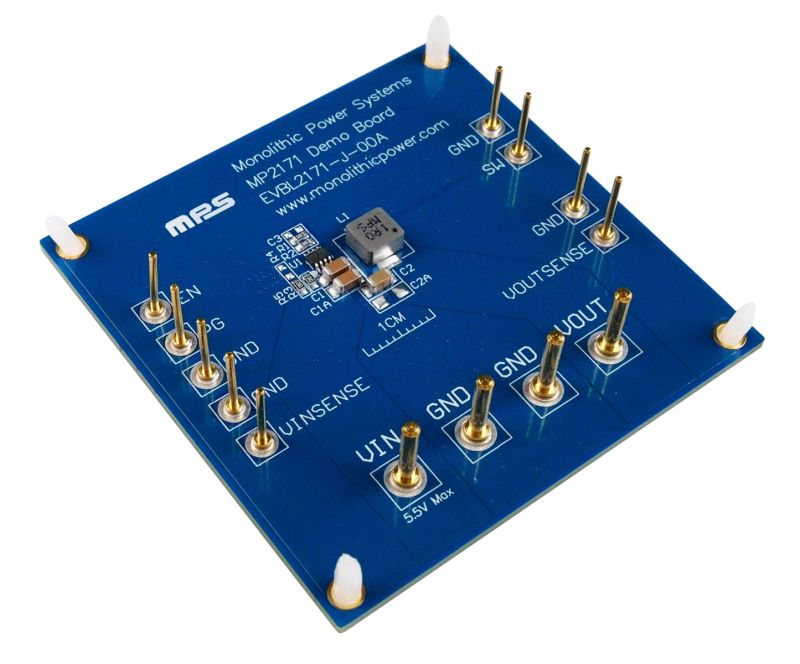

EVBL2171-J-00A 是用于展示MP2171 和 MPQ2171 性能的评估板。它具有集成的 MPS 功率电感器。

MP2171 是一款集成了内部功率 MOSFET的低电压、高频降压开关模式变换器。它可在 2.5V 至 5.5V 的宽输入电压 (V_IN) 范围内实现高达 1A 的高效输出电流 (I_OUT)，并提供恒定导通时间 (COT) 控制模式以实现快速环路响应。

该器件是采用单节锂离子电池供电的便携式设备理想之选。其输出电压 (V_OUT) 可调至最低 0.6V。通过在轻载条件下降低开关频率 (f_SW)，降低了 COT 控制期间的开关损耗，从而实现了整个负载范围内的高功效。

该器件全面的保护功能包括逐周期过流保护 (OCP)、带打嗝模式的短路保护 (SCP) ，以及过温关断保护以实现操作的可靠性与容错性。 MP2171 采用 TSOT23-8 封装。
