EVBL2172-J-00A

EVBL2172-J-00A

5.5V、2A、2.6MHz、同步降压开关变换器评估板

MPL

Datasheet

详情

MPL

采用MPS电感可优化性能

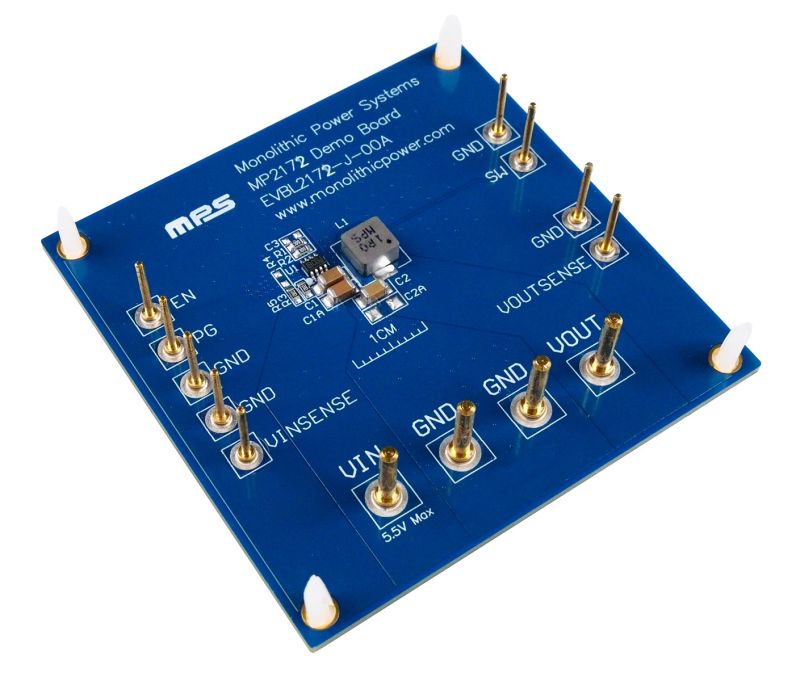

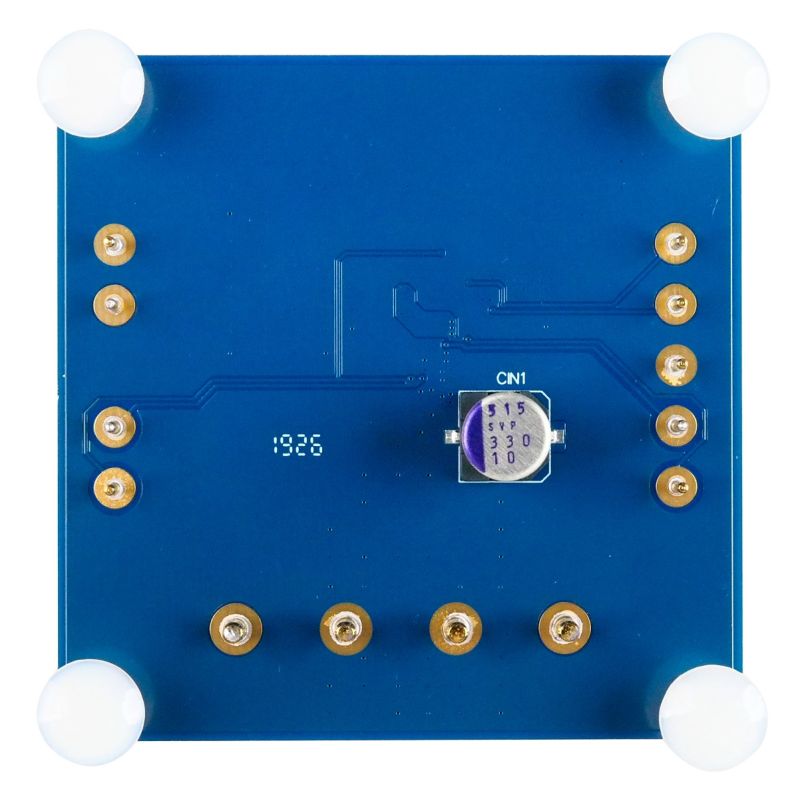

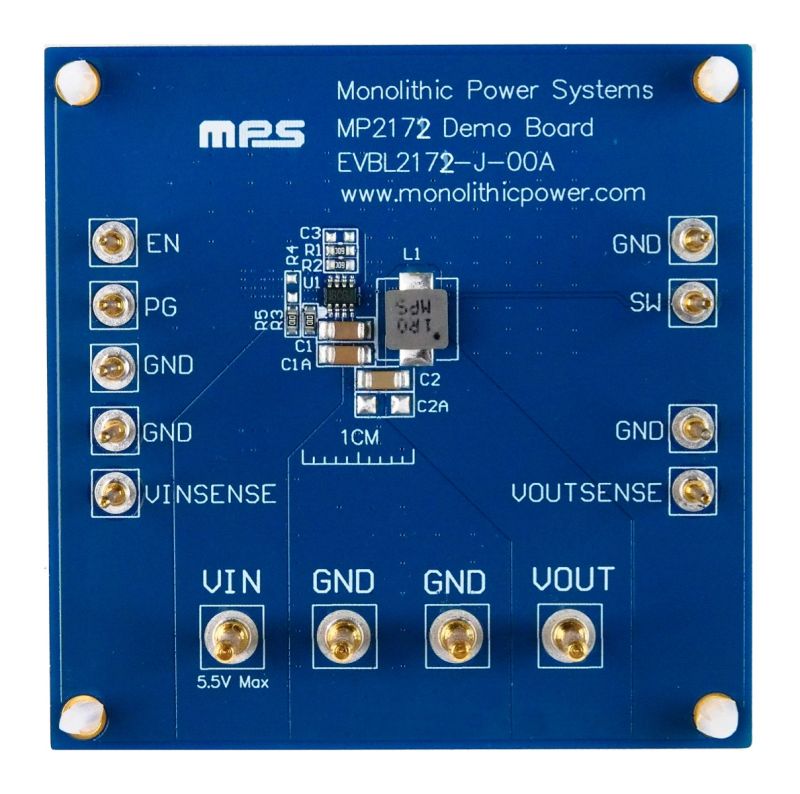

EVBL2172-J-00A是用于演示 MP2172 和 MPQ2172 功能的评估板。该板集成了 MPS 功率电感。

MP2172 是一款低压、高频、降压开关变换器，内部集成功率 MOSFET。该器件可在 2.5V 至 5.5V 的宽输入电压 (V_IN) 范围内实现高达 2A 的高效率输出电流 (I_OUT)，同时采用恒定导通时间 (COT) 控制来提供快速环路响应。

MP2172可为采用单节锂离子 (Li-ion) 电池的便携式设备供电。可调输出电压 (V_OUT) 最低为 0.6V。

它通过降低轻载时的开关频率 (f_SW)来减少 COT 控制期间的开关损耗，从而实现整个负载范围内的高功率效率。

该器件全面的保护功能能够实现可靠的容错运行，具体包括逐周期过流保护 (OCP)、带打嗝模式的短路保护 (SCP) 以及过温关断保护。

MP2172 采用 TSOT23-8 封装。

评估所用产品

MPQ2172

5.5V,2A, 2.6MHz 同步降压转换器，符合AEC-Q100认证

产品特性和优势

2.5V 至 5.5V 宽输入工作电压 (V_IN) 范围
高达 2A 的输出电流 (I_OUT)
40μA 静态电流 (I_Q)
80mΩ 和 45mΩ 内部功率 MOSFET
3.3V 输入和 1.8V 输出条件下，默认开关频率 (f_SW) 为 2.6MHz
用于上电时序的使能 (EN) 和电源正常 (PG)指示引脚
采用低 ESR 陶瓷输出电容可稳定工作
内部软启动 (SS)
逐周期过流保护 (OCP)
关断自动放电
带打嗝模式的短路保护 (SCP)
过温关断保护
采用 TSOT23-8 封装
集成 MPS 功率电感

正在供货产品型号

EVBL2172-J-00A

直接从MPS购买

标准定价

数量单价
1

¥359.00 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
