采用MPS电感可优化性能

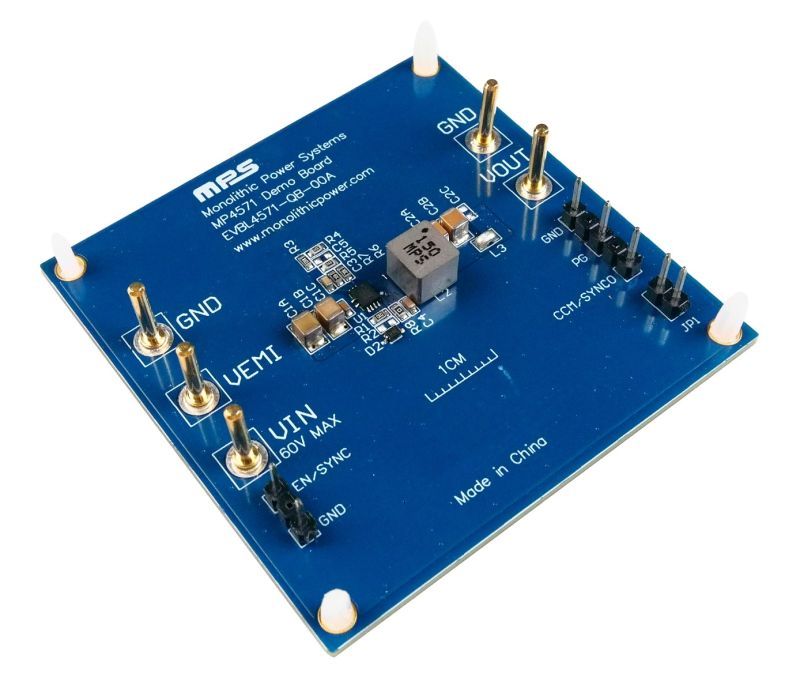

EVBL4571-QB-00A 是一款用于演示 MP4571 产品性能的评估板。MP4571 是一款集成内部上管和下管功率 MOSFET(分别为 HS-FET 和 LS-FET)的高效率、同步降压变换器。通过使用 MPS 功率电感,该器件在峰值电流控制模式下可提供高达 1A 的连续输出电流 (IOUT),具有极好的瞬态响应。
MP4571 具有高级异步调制(AAM)模式和强制连续导通工作模式(FCCM)。它采用 AAM 模式,通过在轻载条件下降低开关频率 (fSW) 以减少开关和栅极驱动器损耗,实现高效工作。
EVBL4571-QB-00A 为整装测试评估板。在 5V 至 60V 宽输入电压 (VIN) 范围内,可生成 5V 输出电压(VOUT)以及高达 1A 的连续IOUT。
MP4571 采用 QFN-12(2.5mmx3mm)封装。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 5V 至 60V 宽工作输入电压(VIN)范围
- 高达 1A 的连续输出电流(IOUT)
- 40μA 静态电流(IQ)
- 高达 2.2MHz 的可配置开关频率(fSW)
- 内部 250mΩ 上管 MOSFET(HS-FET)和 45mΩ 下管 MOSFET(LS-FET)
- 2μA 低关断电流(ISD)
- 0.45ms 内部软启动(SS)
- 180°移相 SYNCOUT 时钟
- 高效同步工作模式
- 在轻载工作条件下具有可选的高级异步调制(AAM)模式或者强制连续导通工作模式(FCCM)
- 使能(EN)远程控制
- 电源正常(PG)指示
- 低压差(LDO)模式
- 过流保护(OCP)
- 过温关断保护
- 采用 QFN-12(2.5mmx3mm)封装
