EVBL9840-L-00A

EVBL9840-L-00A

36V、3.5A、低 I_Q、同步降压开关模式变换器评估板

MPL

MPL

Datasheet

详情

MPL

采用MPS电感可优化性能

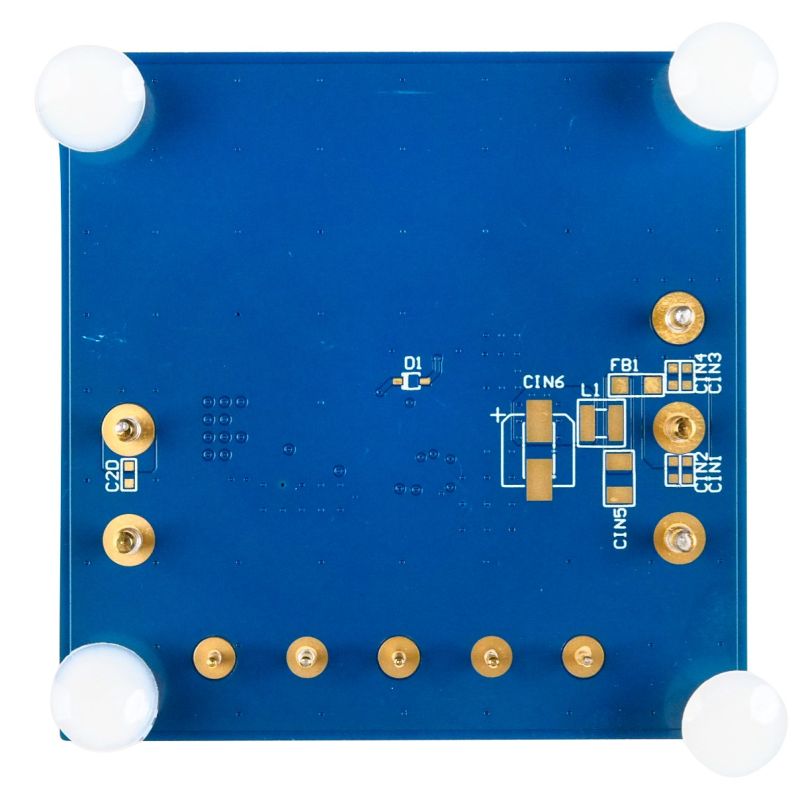

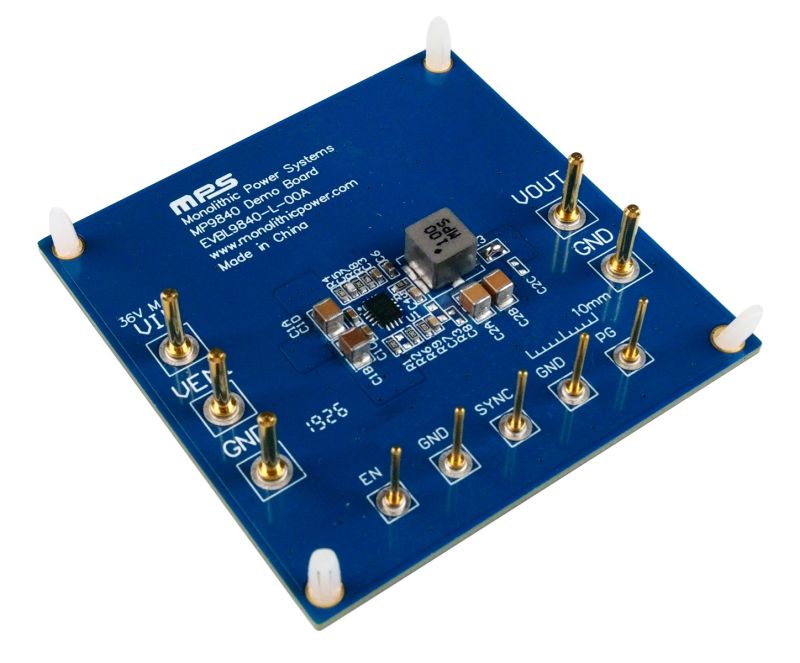

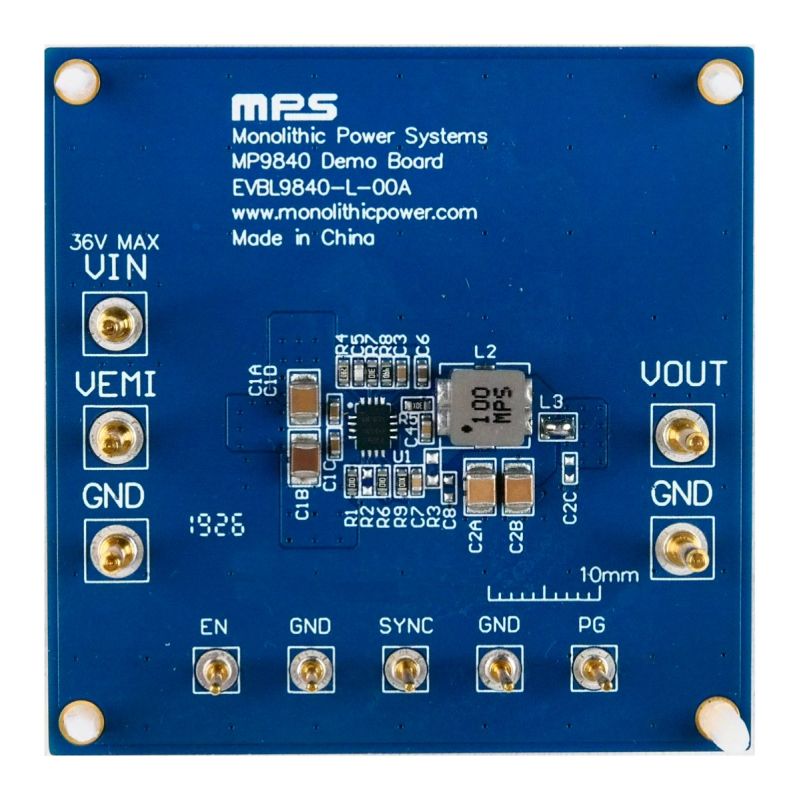

EVBL9840-L-00A是用于展示 MP9840和MPQ9840性能的评估板。该评估板具有集成的MPS 功率电感器。

MP9840 是一款集成内部功率 MOSFET且频率可调（350kHz 至 2.5MHz）的同步降压开关模式变换器。它可以在 3.3V 至 36V 的宽输入电压 (V_IN) 范围内实现高达 3.5A 的高效输出电流 (I_OUT)，并提供电流模式控制以实现快速环路响应。

其高级异步调制 (AAM) 模式通过降低开关频率 (f_SW) 来降低开关和栅极驱动器损耗，从而实现轻载条件下的高效率。

EV9840-L-00A 为整装测试评估板，可在整个 V_IN 范围内产生 3.3V 的输出电压 (V_OUT) 和高达 3.5A 的负载电流。

评估所用产品

产品特性和优势

3.3V 至 36V 的宽工作输入电压 (V_IN) 范围
高达 3.5A 的连续输出电流 (I_OUT)
2μA 低关断电流 (I_SD)
14μA 睡眠模式静态电流 (I_Q)
125mΩ/55mΩ 内部功率 MOSFET
高效同步模式
350kHz 至 2.5MHz 可调开关频率 (f_SW)
可选择同相或 180°异相
外部同步时钟
电源正常 (PG) 指示
可配置软启动时间 (t_SS)
80ns 最小导通时间
可选的强制连续导通模式 (FCCM) 和高级异步调制 (AAM) 模式
低压差 (LDO) 模式
具有谷电流检测和打嗝模式的过流保护 (OCP)
过温关断保护
采用侧面镀锡封装

正在供货产品型号

EVBL9840-L-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥359.00 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
