EVCS1826-Q-00A

EVCS1826-Q-00A

带 OCD 功能的超小尺寸封装、3V 至 5.5V 单电源、线性霍尔效应电流传感器评估板

Datasheet

详情

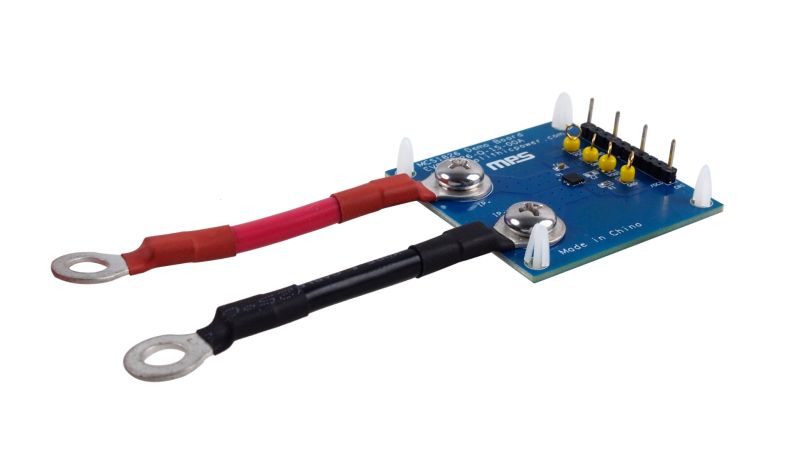

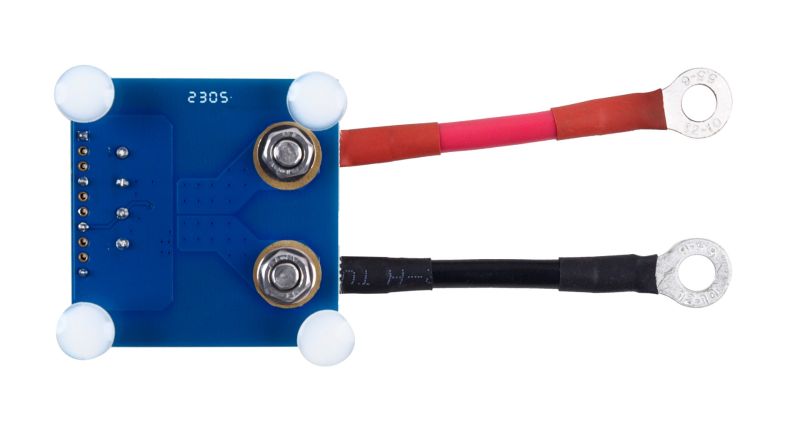

EVCS1826-Q-00A 是用于展示 MCS1826 功能的评估板。MCS1826 是一系列集成过流检测 (OCD)功能的线性霍尔效应电流传感器，可用于交流或直流电流采样。其差分式霍尔阵列可消除杂散磁场。该系列器件支持 3V 至 5.5V 电源，5A 至 50A 的电流范围可在不同应用中优化精度。

MCS1826的输出电压 (V_OUT) 与流过原边导体的施加电流成比例。原边导电路径引脚和传感器引线之间具有电流隔离，因此能够取代光隔离器或其他昂贵的隔离设备。

MCS1826 采用超小尺寸 TQFN-12（3mmx3mm）封装。

评估所用产品

产品特性和优势

3V 至 5.5V 单电源选项
差分采样可避免所有外部梯度磁场影响
0.6mΩ 内部导体电阻
±5A 至 ±50A 输入电流范围
120kHz 带宽
快速过流检测 (OCD)，1.3μs响应时间
输出电压 (V_OUT) 与交流或直流电流成比例
V_OUT与 VCC 电源成比例
工厂调节精度
无磁滞

正在供货产品型号

EVCS1826-Q-05-00A EVCS1826-Q-10-00A EVCS1826-Q-15-00A EVCS1826-Q-20-00A EVCS1826-Q-31-00A EVCS1826-Q-40-00A EVCS1826-Q-50-00A

直接从MPS购买

标准定价

数量单价
1

¥71.30 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
