EVF52000-4232-VE-00B

EVF52000-4232-VE-00B

汽车级双端口 60W USB PD源端口评估板，支持固件更新、PDO 配置和先进 PDP 缓解功能

Datasheet

详情

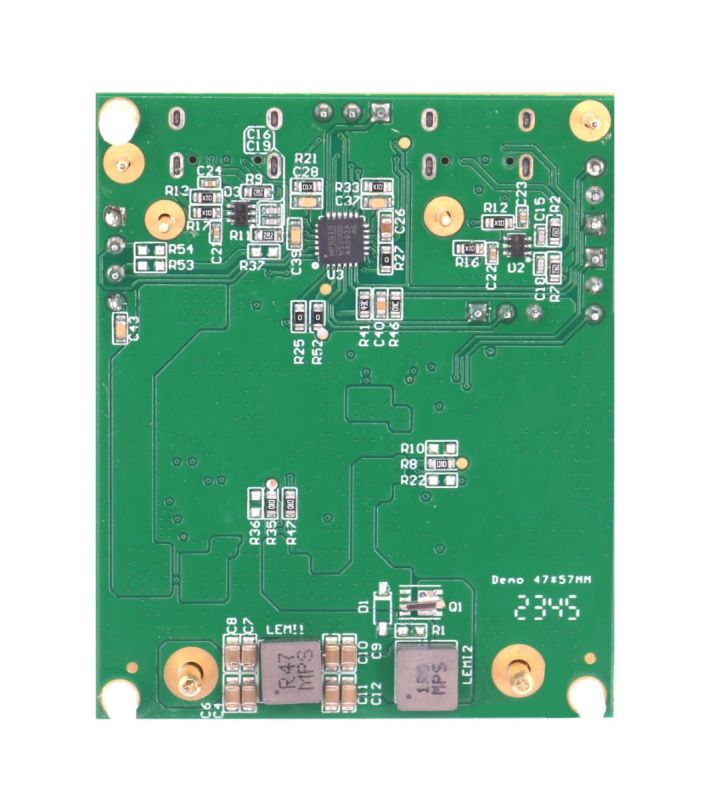

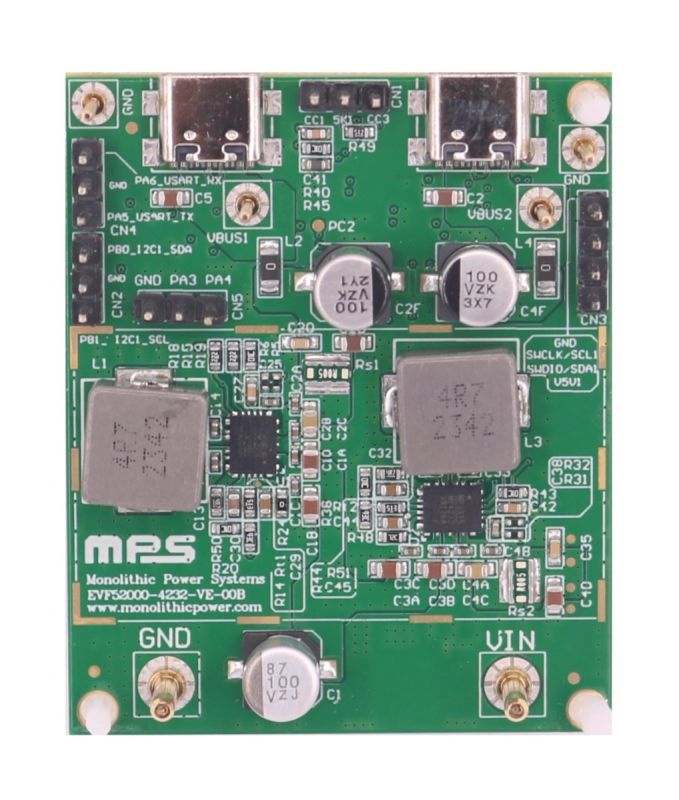

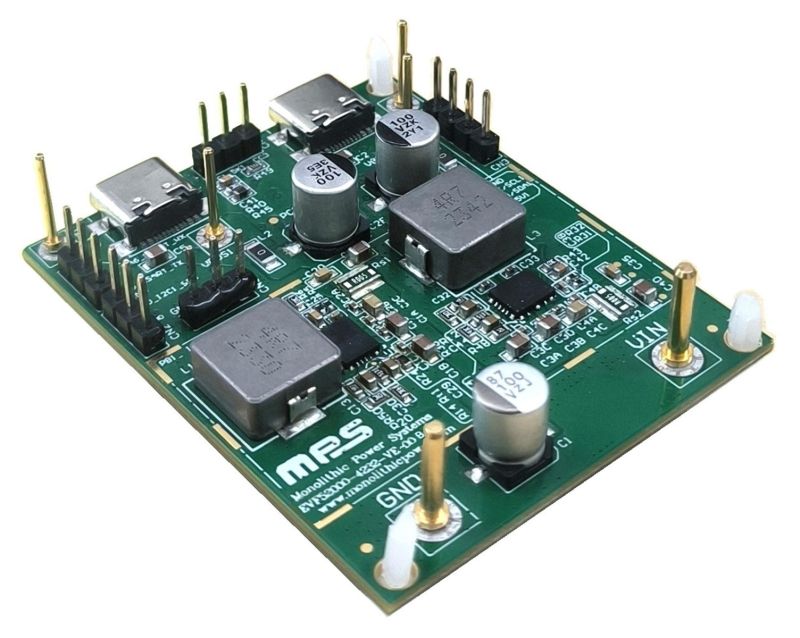

EVF52000-4232-VE-00B 是一款双端口 60W USB 供电（PD）评估板，用于展示由MPF52000-AEC2 和 MPQ4232-AEC1 实现的MPS 汽车级 USB Type-C PD 解决方案功能。该评估板支持固件更新和功率传输对象（PDO）配置。

MPF52000-AEC2 是一款高度集成的双端口 USB PD 源端口控制器，集成了 32 位 ARM Cortex-M0 微控制器单元（MCU）和USB Type-C 端口控制器，36MHz 工作频率，支持传统充电协议管理，并支持通过 CC 线进行固件更新。

双端口 USB Type-C 端口支持 USB PD Revision 3.1，并向下兼容电池充电规范（BC1.2）和 Apple Divider 模式的专用充电端口（DCP）方案，且无需用户进行额外操作。

该板还具备电源分享功能，能够实现两个 USB PD 端口之间的动态功率预算管理。当汽车电池电压较低或触发过温（OT）警告时，PDO 功能将自动降额。

EVF52000-4232-VE-00B 仅支持 MPF52000-0026-AEC2。如需修改默认固件以实现新的功能，请联系 MPS FAE 申请新的后缀代码。

评估所用产品

MPF52000GRE-AEC2

用于源端口的双端口USB PD 控制器，支持固件更新和高级 PDP 管理，符合 AEC-Q100 认证

MPQ4232GVE-AEC1

集成4个MOSFET 和数字接口的 5A 升降压变换器，符合 AEC-Q100 等级1 认证

产品特性和优势

标准功率范围 (SPR) 模式下具备3.3V 至 21V 总线电压 (V_BUS) 范围，且带放电功能
扩展功率范围 (EPR) 模式下通过外部 V_BUS 分压电阻支持高达 48V 的V_BUS
4.6V 至 5.5V 输入电源电压 (V_IN)范围
分离状态下具有150μA低深度睡眠电源电流(I_DSLP)
用于源端口的双 USB PD 控制器：
- 兼容具备可编程电源 (PPS)功能的 USB PD3.1、USB Type-C 2.1 和 TCPC 2.0以支持固件更新
- 通过了支持PPS 的 USB PD3.1 认证测试（TID：8467）
- 支持显示端口的 USB PD 备用模式
- 集成 V_CONN电源开关和过流保护 (OCP))
- 动态电源共享功能
- 高温或低电池电压条件下的降负荷功能
其他充电协议支持：
- 高通快充（Qualcomm Quick Charge） 3/4/4+协议
- BC1.2、Apple Divider 3 模式、华为 FCP/SCP和通用快充标准(UFCS) 等传统充电协议
32 位 ARM Cortex-M0 微控制器：
- 集成 12MHz 和 8kHz RC 振荡器
- 带 ECC 的 128kB 闪存、12kB SRAM 和 4kB ROM
- 三个带脉宽调制 (PWM) 功能的 16 位定时器
- 12 位模数转换器 (ADC)
- 看门狗定时器（WDT）
- UART 和串行线调试 (SWD)
- 两个 I²C发起端/目标端接口
保护功能：
- 支持高压CCx/DP/DM I/O 引脚以及对电池/VBUS/ GND短路保护
- 过温关断保护
采用 QFN-24 (4mmx4mm) 封装
符合 AEC-Q100 等级2认证

正在供货产品型号

EVF52000-4232-VE-00B

直接从MPS购买

标准定价

数量单价
1

¥1,018.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
