MPL
采用MPS电感可优化性能

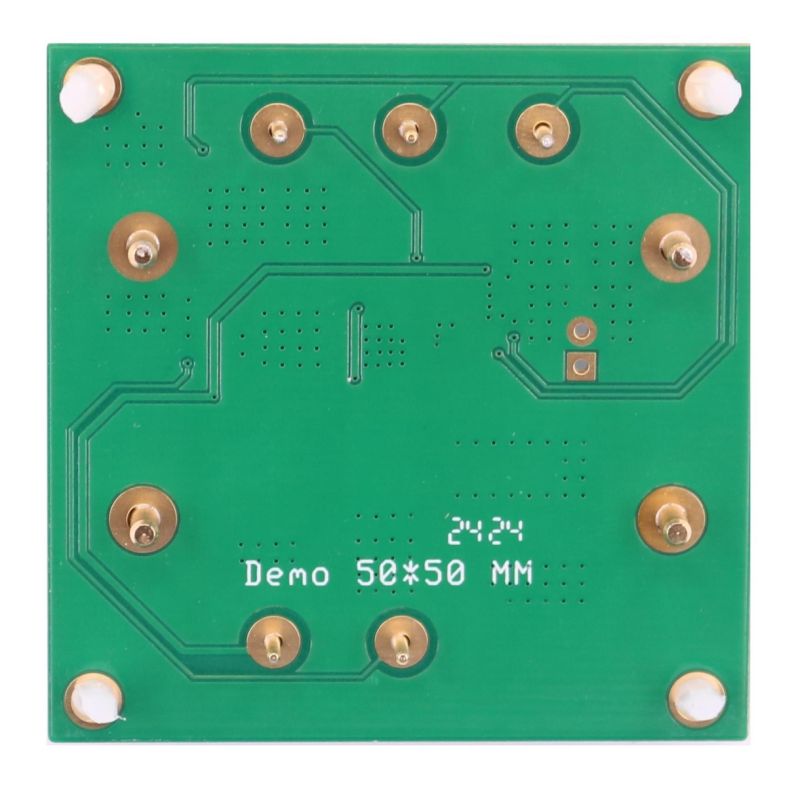

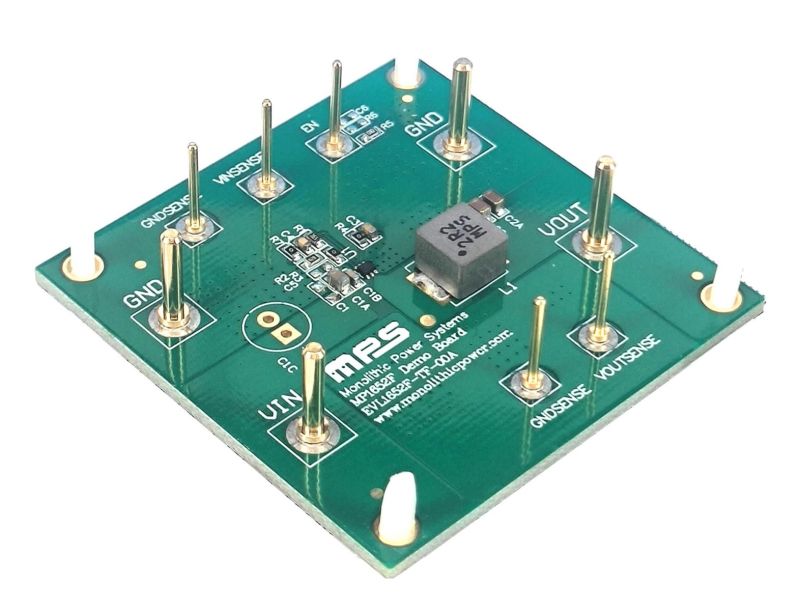

EVL1652F-TF-00A 评估板用于演示 MP1652F 的功能特性。MP1652F 是一款内置功率 MOSFET 的同步整流降压开关模式变换器。
MP1652F 可在 4.5V 至 16V 输入电压 (VIN)范围内实现高达 2A 的连续输出电流 (IOUT) ,并具有出色的负载调整率和线性调整率。其输出电压 (VOUT) 最低可调至 0.6V。
该器件采用恒定导通时间 (COT) 控制来实现超快瞬态响应、简化环路设计并提供严格的输出调节。其完善的保护功能包括短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 和过温关断保护。
MP1652F 仅需极少数量的现有标准外部元器件,并采用超小尺寸 SOT563 (1.6mmx1.6mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 强制连续导通模式 (FCCM)
- 1.1MHz 固定开关频率 (fSW)
- 4.5V 至 16V 宽工作输入电压 (VIN)范围
- 2A 输出电流 (IOUT)
- 105mΩ/60mΩ 低导通电阻 (RDS(ON)) 内部功率 MOSFET
- 0.6V 至 8V 输出电压 (VOUT) 范围
- 室温下反馈 (FB) 精度达 ±1%
- 全温范围内反馈 (FB) 精度达 ±1.5%
- 出色的负载瞬态性能
- 预偏置启动
- 使能 (EN) 上电排序
- 过流保护 (OCP) 及打嗝模式
- VIN 过压保护 (OVP)
- 过温关断保护
- 采用 SOT563 (1.6mmх1.6mm) 封装
- 搭配 MPS MPL-AL 系列电感可优化性能
