EVL2322A-D-00A

EVL2322A-D-00A

1A、22V、低I_Q 降压变换器评估板

MPL

详情

MPL

采用MPS电感可优化性能

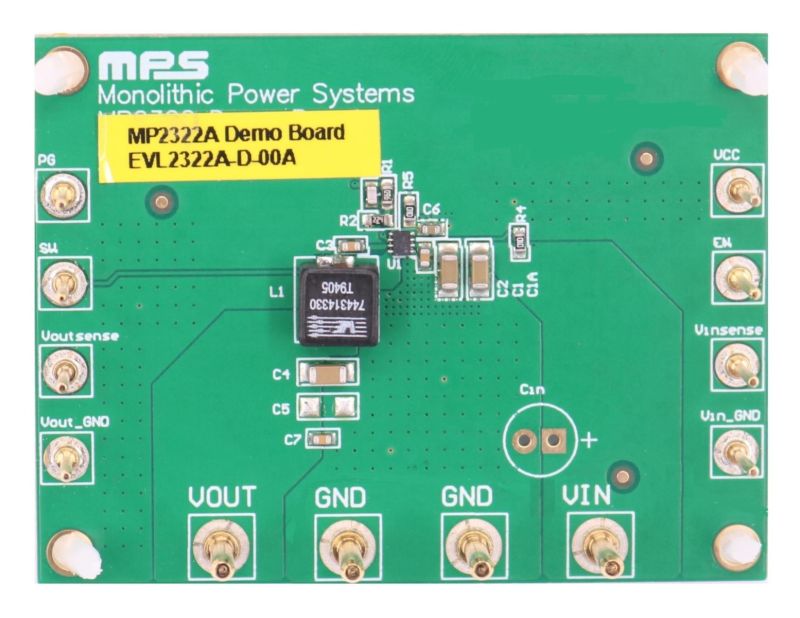

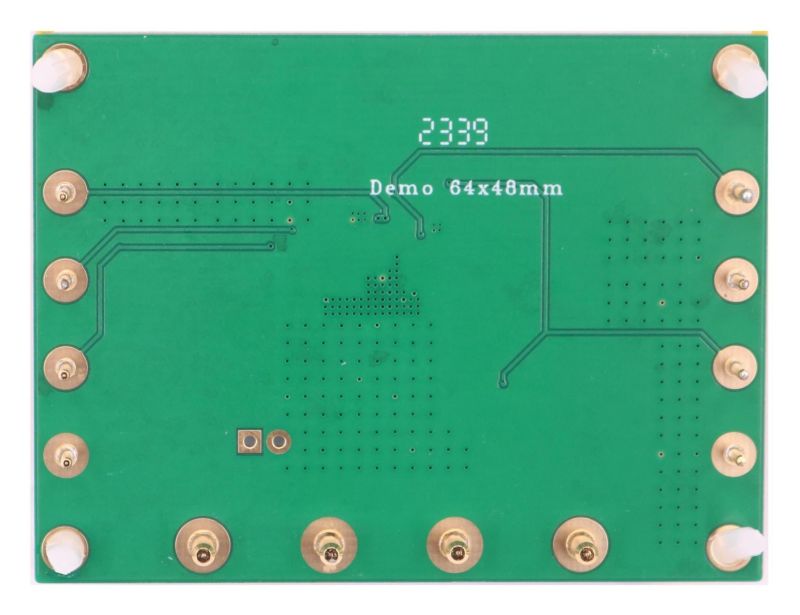

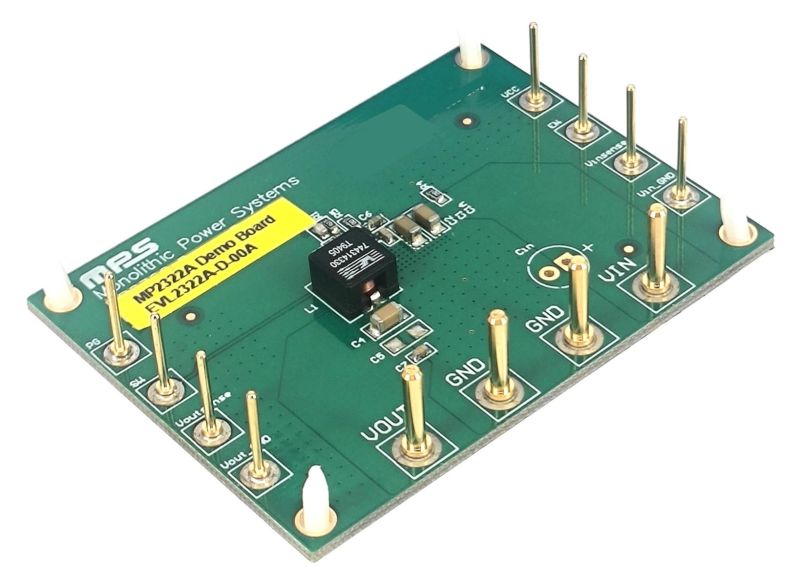

EVL2322A-D-00A 评估板用于展示 MP2322A 的性能。MP2322A 是一款同步整流降压开关模式变换器，内置功率 MOSFET，并具有出色的轻载效率。在宽输入电压(V_IN)范围内，MP2322A 可提供高达 1A 的连续输出电流 (I_OUT) ，同时具备出色的负载调整率和线性调整率，可提供非常紧凑的解决方案。

该器件具备完善的保护功能，包括过流保护（OCP）、过压保护（OVP）和过温关断保护。

MP2322A并采用节省空间的 QFN-8（1.5mm × 2mm）封装。建议在对 EVL2322A-D-00A 进行任何更改之前，首先阅读 MP2322A 数据手册。

评估所用产品

MP2322A

采用 QFN-8（1.5mm × 2mm）封装的 1A、3V 至 22V、5μA I_Q同步降压变换器

产品特性和优势

空载和轻载条件性能优化
3V 至 22V 宽工作输入电压(V_IN)范围
5µA 低静态电流(I_Q)
1A 负载电流
260mΩ /120mΩ低导通电阻 (R_DS(ON))内部功率 MOSFET
4V 至 22V V_IN 范围内可提供100µA 至 1A 负载电流，且具备高效率
轻载条件下支持节能模式（PSM）
连续导通模式（CCM）下具有1.25MHz 固定开关频率(f_SW)
支持导通时间(t_ON) 扩展，以支持更大占空比
电源正常（PG）状态指示
使能（EN）关断输出放电功能
支持打嗝模式（Hiccup Mode）的过流保护（OCP）和过压保护（OVP）
输出电压(V_OUT) 最低可调至 0.6V
采用 QFN-8（1.5mm × 2mm）封装
搭配 MPS MPL-AL6050 系列电感可实现性能优化

正在供货产品型号

EVL2322A-D-00A

直接从MPS购买

标准定价

数量单价
1

¥169.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
