EVL2643-R-00A

EVL2643-R-00A

适用于 5 节锂离子电池的2A 双向主动均衡器评估板

MPL

详情

MPL

采用MPS电感可优化性能

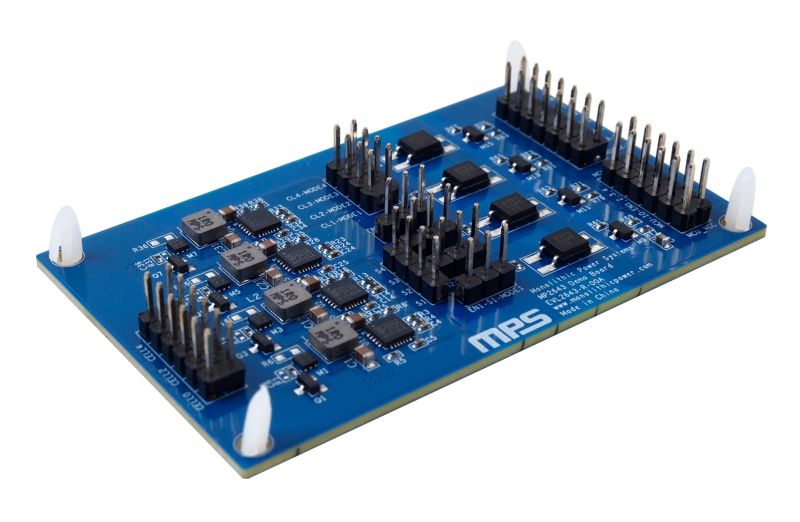

EVL2643-R-00A 是一款评估板，专为采用四个 MP2643 器件对 5 节锂离子电池进行主动均衡的应用而设计。MP2643 是一款高度集成的双向主动均衡器，它可以在一个电池组内的两节串联电池之间实现大电流电荷的重新分配，同时最大限度地减少能耗和产生的热量。对于大型电池系统来说，主动均衡器能够以高效率显著加快均衡过程，并在失配的电池堆栈中实现容量恢复。

每个 MP2643 均可单独控制以在两个电池单元之间转移电荷。在降压均衡模式下，MP2643 将电荷从上方电池单元传输至下方电池单元；在升压均衡模式下，MP2643 将电荷从下方电池单元传输至上方电池单元。每个 MP2643 都支持高达 2A 的净均衡电流。

通过在电池组中交错使用多个 MP2643 器件并控制每个 MP2643 的模式，可将电荷传输到目标电池组或从目标电池组传输到其他四个电池组。

为了确保安全的运行，EVL2643-R-00A 提供电池过压保护 (OVP)、欠压保护 (UVP) 和过温关断保护。MP2643 采用 QFN-26 (4mmx4mm) 封装。

评估所用产品

MP2643GR

第三代 2 芯、2A、双向主动均衡器

产品特性和优势

宽工作电压范围，兼容 LiFePO4 电池：
- 2.4V 最小电池电压
- 4.35V 最大电池电压
低静态电流 (I_Q)：
- CU 引脚：12μA I_Q
- CL 引脚：0.1μA I_Q
降压均衡模式：
- 净传输电流至下部电池
- 可在 0.5A 和 2A 之间配置
升压均衡模式：
- 净传输电流至上部电池
- 可在 0.5A 和 2A 之间配置
保护功能：
- 过温关断
- 内部 CL 端口电池反向漏电阻断
- 升压均衡模式下集成 CU 低压保护
直接由电池供电
可在多个电池间交叉传输
采用 QFN-26 (4mmx4mm) 封装

正在供货产品型号

EVL2643-R-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
