EVL2652-VT-00A

EVL2652-VT-00A

I²C接口控制、具有反向源模式的 2 节至 5 节电池升降压充电器 IC评估板

MPL

详情

MPL

采用MPS电感可优化性能

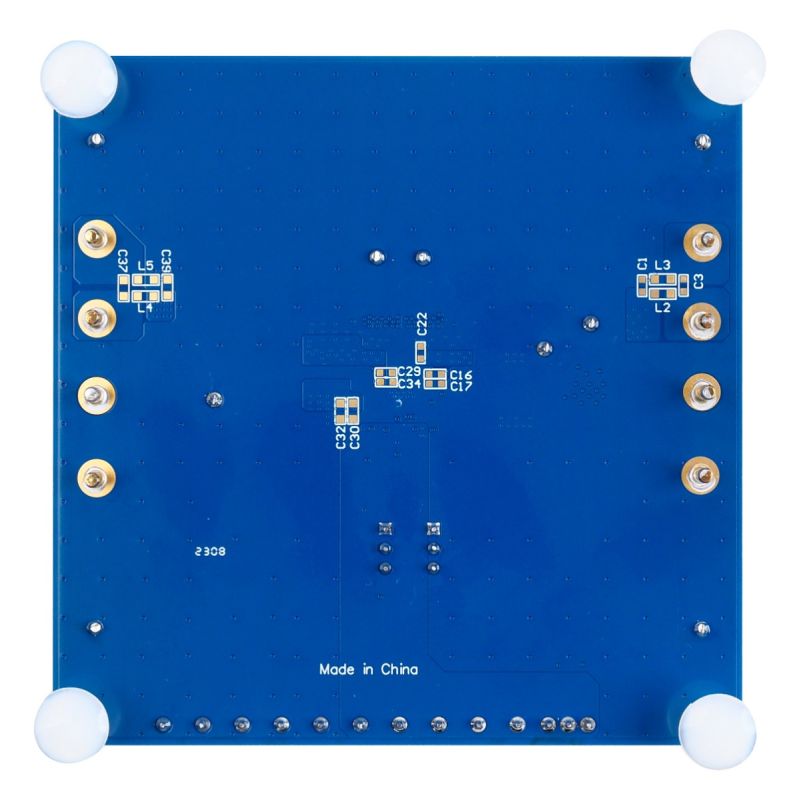

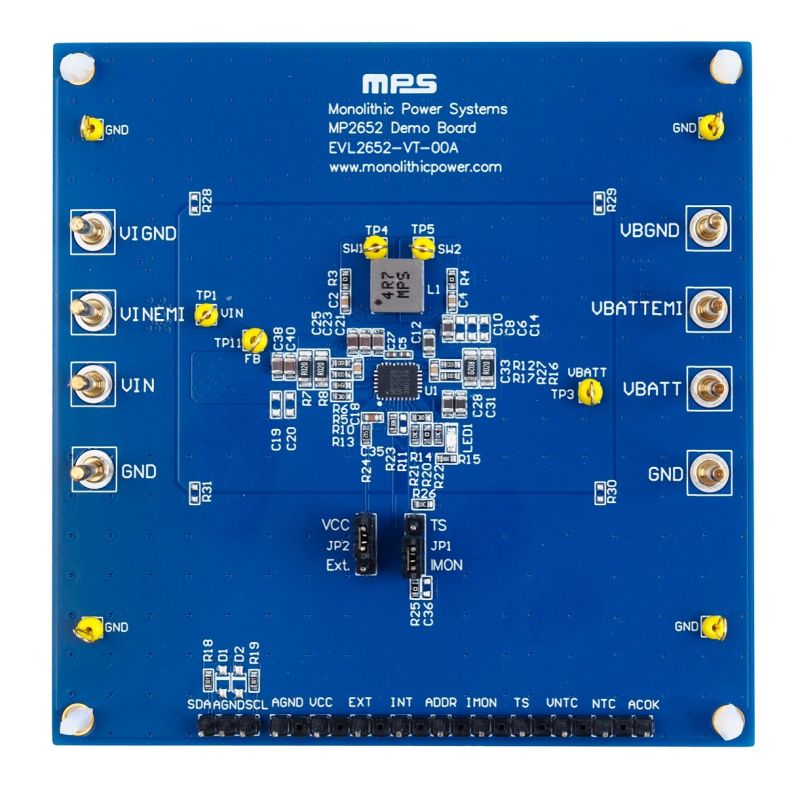

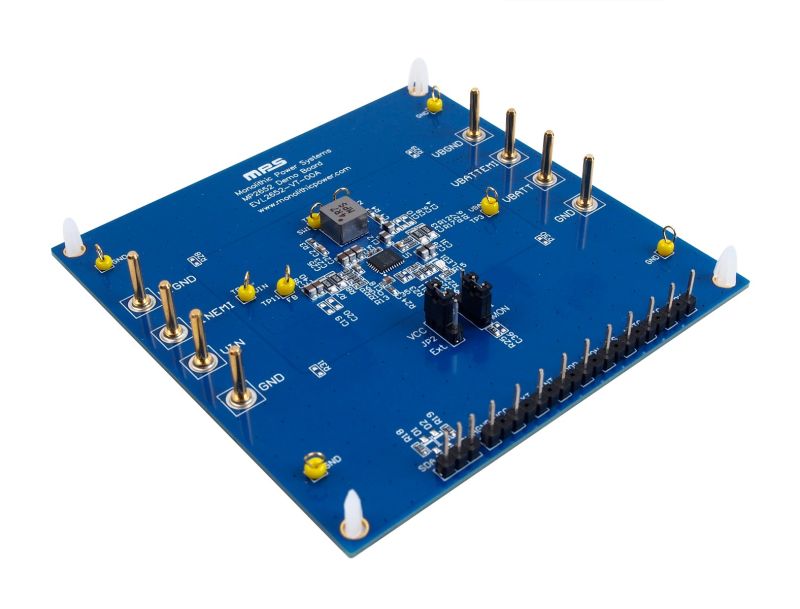

EVL2652-VT-00A是用于展示MP2652功能的评估板。MP2652 是一款升降压充电器IC，适用于2 至 5 节的串联电池组。该器件支持通过4V 至 22V 的宽输入电压 (V_IN) 为电池充电。在源模式下，MP2652 IN引脚支持 4V 至 21V 的宽电压范围，该功能符合 USB 供电（PD）规范。

当连接输入电源时，EVL2652-VT-00A以6A 最大充电电流为电池充电；在源模式下，IN引脚的输出电流 (I_{IN_SRC})亦被限制在6A水平。

该器件提供 I²C/SMBus接口来灵活配置充电和放电参数，并通过寄存器提供状态和故障信息

MP2652 采用 TQFN-30 (4mmx5mm) 封装。

评估所用产品

MP2652GVT

I²C接口控制、具有反向源模式的 2 节至 5 节电池升降压充电器 IC

产品特性和优势

用于 2 节至 5 节串联电池组的升降压充电器IC
4V 至 22V 工作输入电压 (V_IN)
高达 26V 的耐受电压，带外部 MOSFET 时可达 28V
降压、升降压和升压模式的平稳转换
可调最大输入电流 (I_IN)限制和最小输入电压( V_IN)限制
高达 6A 的可调充电电流
高达 22V 的可调电池满电电压，精度为 0.5%
输出兼容 USB PD 3.0 源模式
4V 至 21V 可调输出电压 (V_{IN_SRC}) ，步进值为 20mV
高达 6A 的输出电流 (I_OUT) ，步进值为 50mA
375kHz 至 770kHz 的可调开关频率 (f_SW)
I²C 或SMBus主机控制接口，支持灵活的参数设置
输入电源状态指示
集成 10 位模数转换器 (ADC)，用于在充电模式和源模式下进行监控
模拟输出引脚可监控充电电流
输入和电池过压保护 (OVP)
源模式下的输出短路保护 (SCP)
电池缺失和 NTC 引脚浮空检测
集成 N 沟道 MOSFET 驱动器，用于实现输入功率直通或 OVP
用于电池温度保护的可调 JEITA
温度调节和过温关断保护
采用 TQFN-30 (4mmx5mm) 封装

正在供货产品型号

EVL2652-VT-00A

直接从MPS购买

标准定价

数量单价
1

¥345.50 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。
