EVL3433-Q-00B

EVL3433-Q-00B

高效率同步升压变换器评估板

MPL

MPL

详情

MPL

采用MPS电感可优化性能

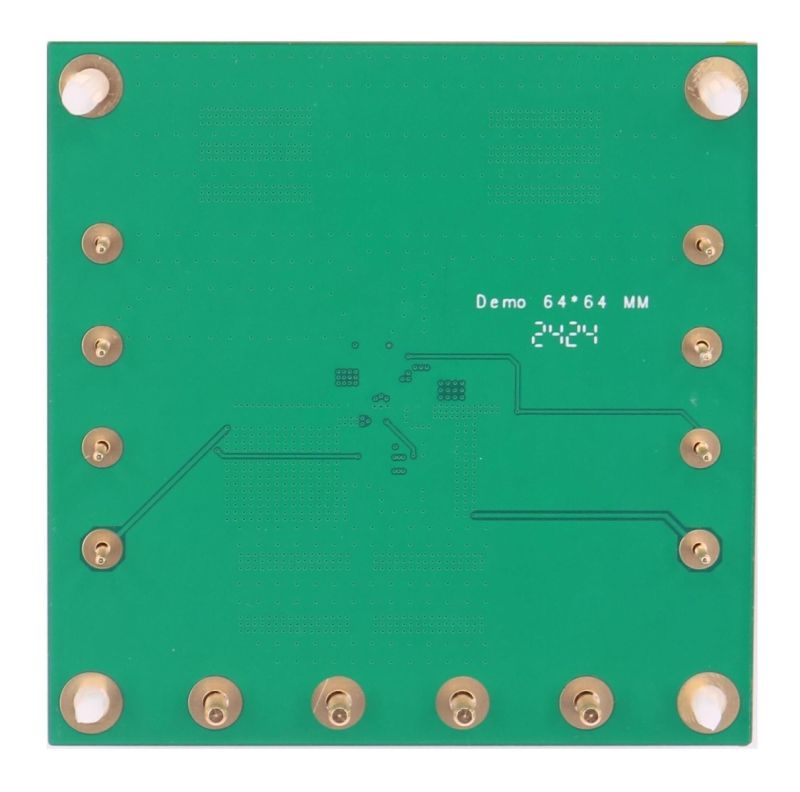

EVL3433-Q-00B是用于展示MP3433性能的评估板。MP3433是一款具有600kHz固定频率和宽输入电压(V_IN)范围的高集成度升压变换器。

该器件支持低至 2.8V 的启动V_IN且内部集成低导通电阻 (R_DS(ON))功率 MOSFET，可由两节电池供电，并提供最高50W 的负载功率。

MP3433 采用恒定关断时间(COT)控制拓扑，可提供快速瞬态响应。其可配置输入电流 (I_IN) 限制可实现精确的过载保护(OLP)。

MP3433采用QFN-16 (3mmx3mm)封装。

在对 EVL3433-Q-00B 进行任何更改之前，建议首先阅读 MP3433 数据手册。

评估所用产品

20A、22V同步升压变换器, 带可配置输入限流和动态输出电压控制功能

产品特性和优势

2.8V 至 17V 启动输入电压 (V_ST)
0.8V 至 17V 工作输入电压 (V_IN)
高达 22V 的输出电压 (V_OUT)
支持单节或双节电池输入，可分别提供 30W 或 50W 负载功率
可配置输入电流(I_IN) 限制
20A 开关电流限制 (I_{PK_LIMIT})
集成 6mΩ 和 9mΩ 功率 MOSFET
在 6.6V V_IN 至 16V/50W 输出条件下，效率 >95%
轻载条件下支持 >20kHz 超声波模式 (USM)
600kHz 固定开关频率 (f_SW)
动态V_OUT控制
可配置欠压锁定 (UVLO) 保护，带迟滞功能
150°C 过温保护 (OTP)
采用 QFN-16 (3mmx3mm) 封装
搭配 MPS MPL-AY 系列电感可实现性能优化

正在供货产品型号

EVL3433-Q-00B

直接从MPS购买

标准定价

数量单价
1

¥172.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
