EVL4235-VE-00A

EVL4235-VE-00A

带四个集成 MOSFET 和I²C接口的 36V、6A 升降压变换器评估板

MPL

MPL

详情

MPL

采用MPS电感可优化性能

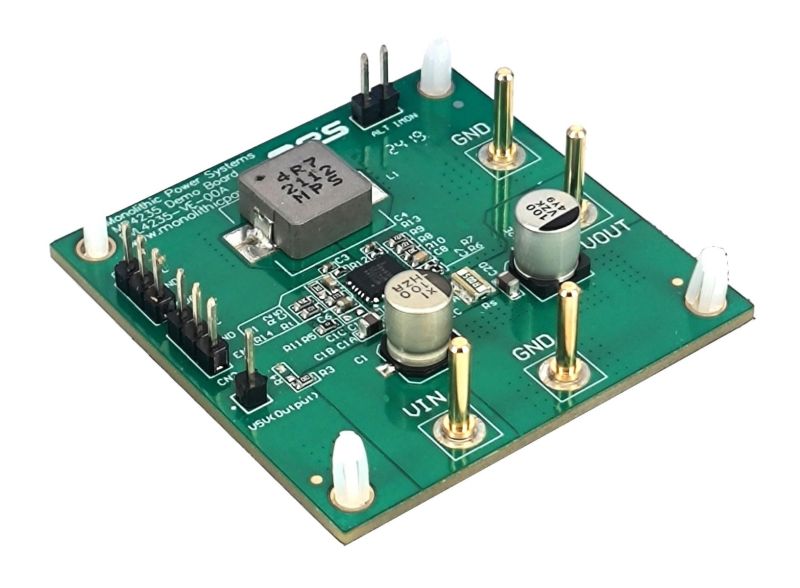

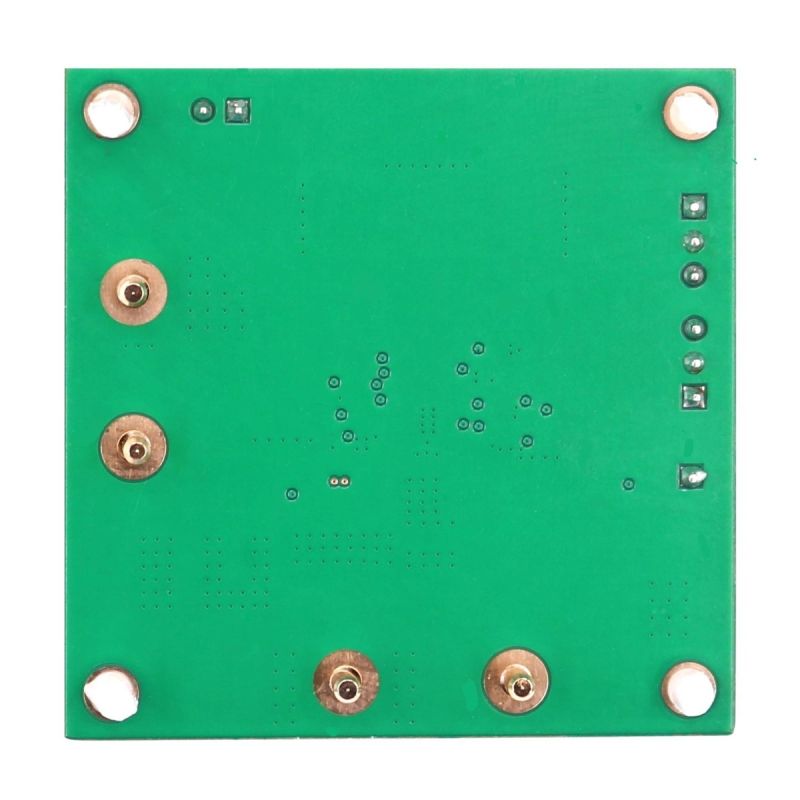

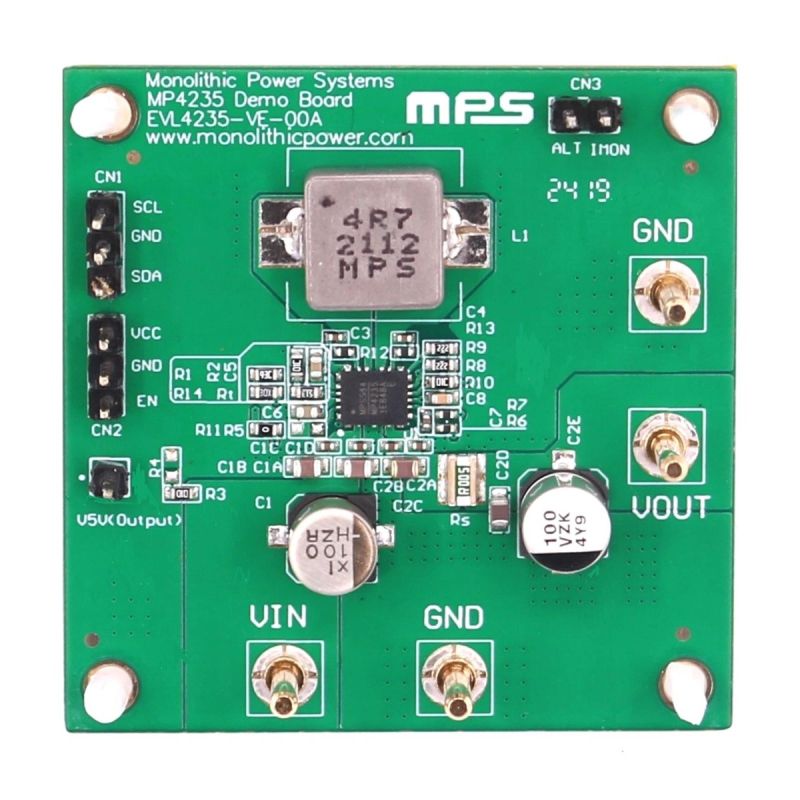

EVL4235-VE-00A是用于演示MP4235功能特性的评估板。MP4235 是一款集成 MOSFET 的同步四开关升降压变换器。该器件在特定输入电源电压 (V_IN) 范围内可提供高达 6A 的输出电流 (I_OUT)，且效率极佳。

MP4235 适用于 USB 供电 (PD) 和无线充电应用。它可以通过 I²C 接口与外部 PD 或无线充电控制器配合使用。

MP4235采用侧面镀锡的小尺寸 QFN-19（4mmx5mm）封装。建议在对 EVL4235-VE-00A 进行任何更改之前，首先阅读 MP4235 数据手册。

评估所用产品

带四个集成 MOSFET 和 I²C 接口的 36V、6A 升降压变换器

产品特性和优势

带四个集成 MOSFET 的 6A 升降压变换器
3V 至 36V 工作输入电压 (V_IN) 范围，2.7V 下降电压
1V 至 24V 输出电压(V_OUT)范围
I²C可配置参考电压 (V_REF) 范围：0.1V 至 2.147V，步长为 1mV
峰值效率高达 98.14%
集成 5V/60mA 低压差 (LDO) 稳压器，为外部微控制器单元 (MCU) 供电
可选输入或输出恒流 (CC) 限制，出厂精度达 5%
精确的输出电流 (I_OUT)监控器
280kHz、400kHz、530kHz 或 900kHz可选开关频率(f_SW)，带频谱扩展 (FSS)功能
可选自动脉冲频率调制 (PFM) 或脉宽调制 (PWM) 模式和强制 PWM 模式
通过ADDR 引脚和I²C 寄存器支持可配置 I²C 目的地址
线路压降补偿
I²C、告警和一次性可编程 (OTP) 存储器
使能 (EN) 关断被动放电
采用侧面镀锡的 QFN-19 (4mmx5mm) 封装
搭配 MPS MPL-AY1050系列电感可实现性能优化

正在供货产品型号

EVL4235-VE-00A

直接从MPS购买

标准定价

数量单价
1

¥169.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
