EVL4247-V-00A

EVL4247-V-00A

集成下管 MOSFET 和 I²C接口的36V、100W升降压变换器评估板

Datasheet

详情

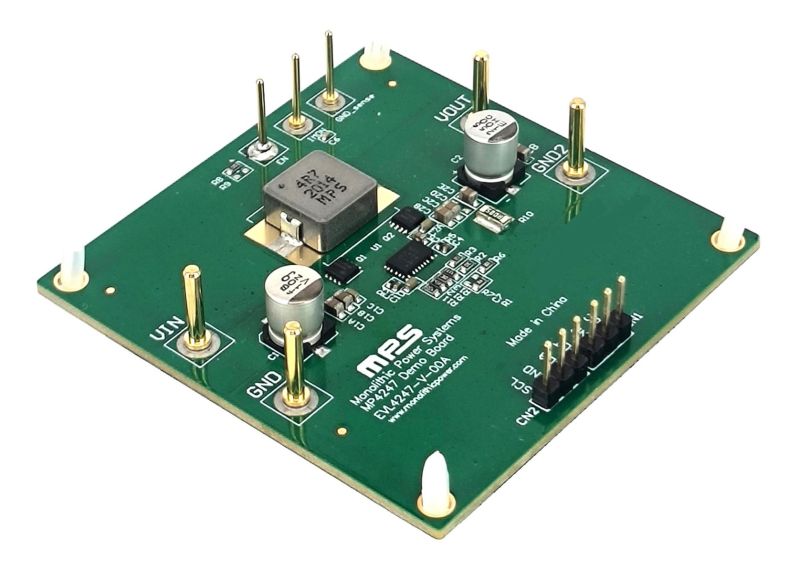

EVL4247-V-00A 是专为 MP4247 设计的评估板。MP4247 是一款集成了两个下管功率 MOSFET (LS-FET)的升降压变换器。在一定的输入电压范围内，该器件能够提供高达 100W 的峰值输出功率，同时具备出色的效率。

MP4247 非常适合 USB PD应用。它可以通过I²C接口与外部 USB PD控制器配合使用。I²C接口和一次性可编程 (OTP) 存储器实现了灵活的配置功能。

MP4247的故障保护功能包括恒流 (CC) 限流保护、输出过压保护 (OVP) 和过温关断保护。

MP4247 只需极少数量的现有标准外部元器件。它采用 QFN-20 (3mm x 5mm) 封装。

评估所用产品

集成下管 MOSFET 和 I²C 接口的 36V、100W、升降压变换器

产品特性和优势

集成下管 MOSFET (LS-FET) 的100W升降压变换器
集成栅极驱动器用于上管功率开关
3.6V 至 36V启动输入电压 (V_IN) 范围
当输出电压 (V_OUT) >3.5V时，V_IN最低可降至 2.8V
1V至24V V_OUT 范围，精度达1%
最大输出电流 5A
峰值效率高达98%
I²C接口可配置 0.1V 至 2.147V 参考电压（V_REF)，分辨率为 1mV
精确的输出恒流 (CC) 电流限制：±5%
符合 USB PD 3.0 规范，具有可编程电源 (PPS)
可选280kHz、420kHz或600kHz开关频率 (f_SW)
可选强制脉宽调制 (PWM) 模式或自动脉频调制 (PFM)/PWM 模式
输出偏置式 (V_CC)低压差线性稳压器（LDO），可实现更高效率
输出电流监控 (I_MON)
通过 RSENSE 实现线路压降补偿
I²C告警和一次性可编程 (OTP)存储器
使能（EN）关断被动放电
输出过流保护 (OCP)、过压保护 (OVP) 和过温关断保护
采用 QFN-20 (3mmx5mm) 封装

正在供货产品型号

EVL4247-V-00A
