EVL4423C-L-00A

EVL4423C-L-00A

汽车级6A、36V降压变换器评估板

MPL

详情

MPL

采用MPS电感可优化性能

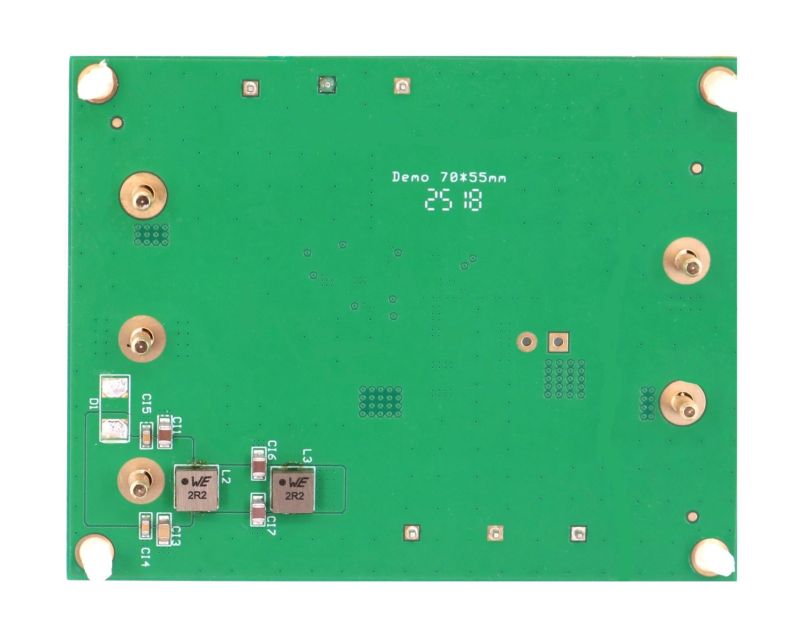

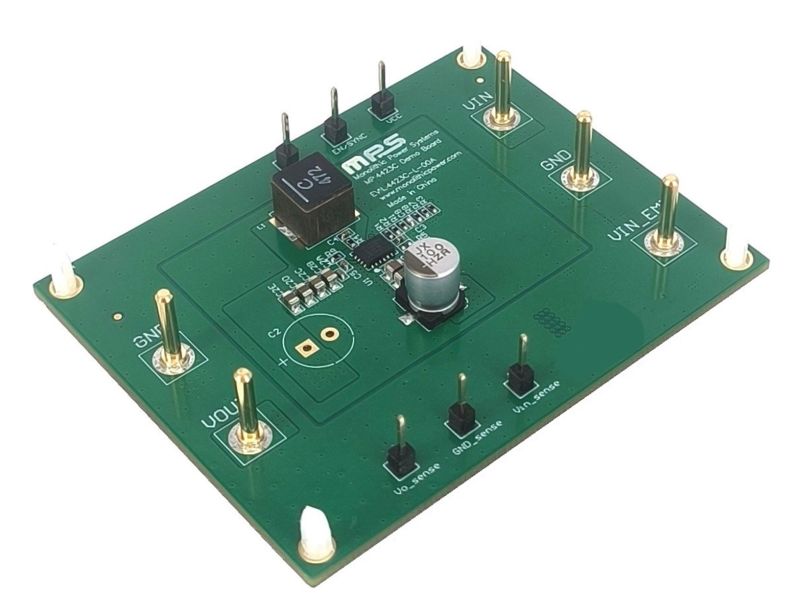

EVL4423C-L-00A 是用于展示MP4423C 功能的评估板。MP4423C 是一款内置功率 MOSFET 的高频同步整流降压开关模式变换器。该器件提供了非常紧凑的解决方案，可实现高达 6A 的峰值输出电流 (I_OUT)，并在宽输入电源电压 (V_IN) 范围内具有出色的负载和线性调整率。MP4423C 还提供同步模式，以在 I_OUT 负载范围内实现更高的效率。

MP4423C采用电流模式控制，以提供快速瞬态响应，并使环路更易稳定。

其故障保护功能包括带打嗝模式的电流限制、输出过压保护 (OVP) 和过温关断 (TSD)保护。

MP4423C 只需极少数量的现有标准外部元器件，并采用 QFN-16（3mmx4mm）封装。

评估所用产品

产品特性和优势

4V 至 36V 宽连续工作输入电压 (V_IN) 范围
50mΩ/30mΩ 低导通电阻 (R_DS(ON)) 内部功率 MOSFET
高达 6A 的输出电流 (I_OUT)
高达 2.2MHz 的开关频率 (f_SW)
420kHz/2.2MHz f_SW，带频谱扩展（FSS）功能
利用 OUT 引脚与 VCC 引脚间偏置电路提高效率
支持200kHz 至 2.2MHz 外部时钟同步
可调强制脉宽调制 (PWM) 模式或自动脉冲频率调制 (PFM)/PWM 模式
被动输出放电
输出过压保护 (OVP)
具有打嗝模式的过流保护 (OCP)
过温关断 (TSD)保护
最低 0.8V的可调输出电压 (V_OUT)
采用侧面镀锡 QFN-16 (3mmx4mm) 封装

正在供货产品型号

EVL4423C-L-00A

直接从MPS购买

标准定价

数量单价
1

¥174.75 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
