EVL5475-U-00B

具有 I²C接口的全集成 12V、6A、4降压变换器PMIC评估板

Datasheet

详情

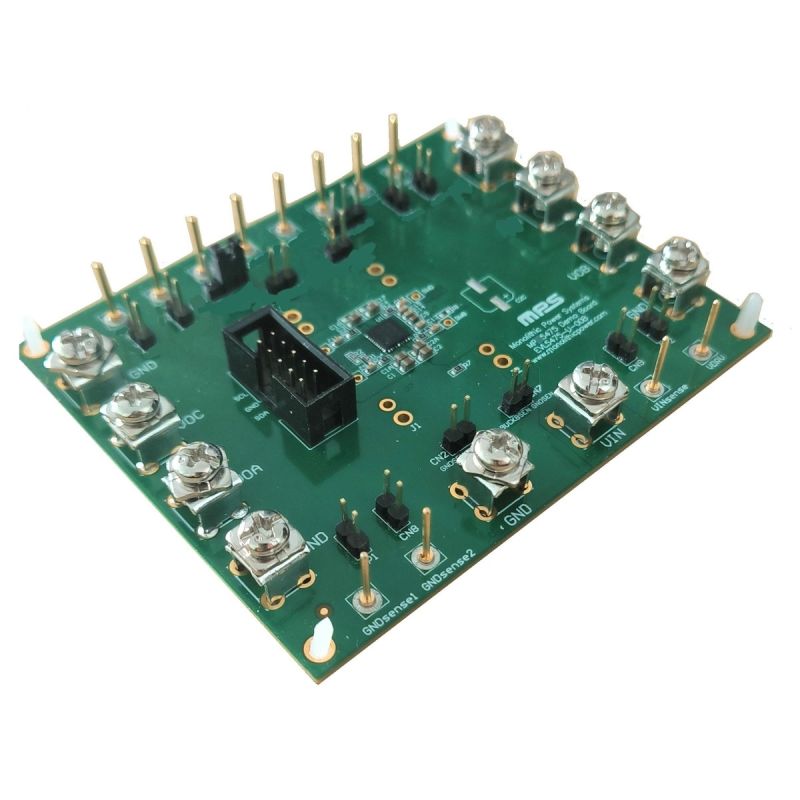

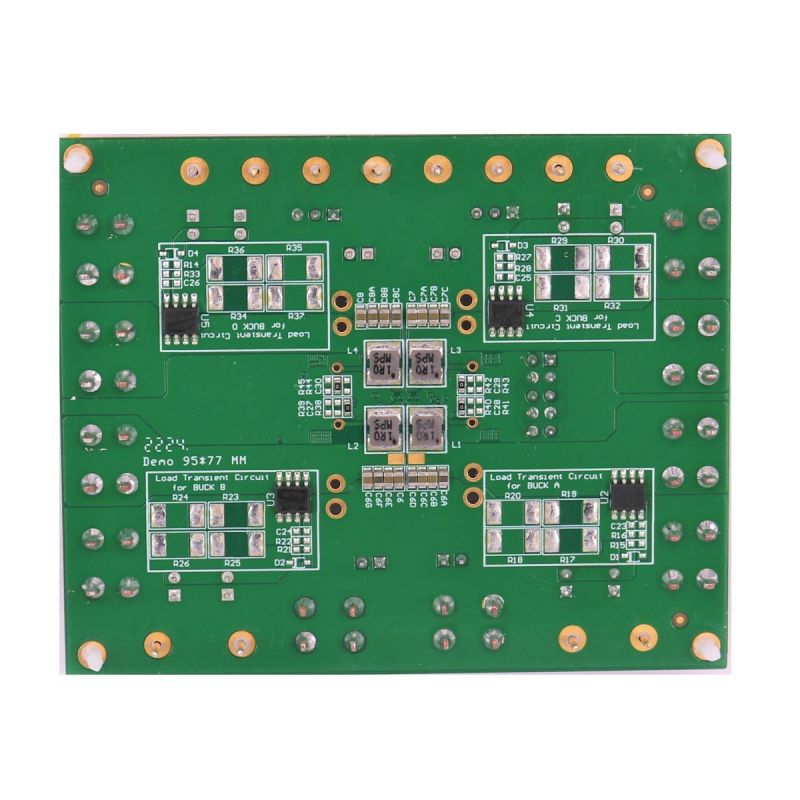

EVL5475-U-00B 是用于演示 MP5475 功能的评估板。MP5475 是一款完整的电源管理 IC (PMIC)，它集成了四个高效率降压 DC/DC 变换器和一个灵活的逻辑接口。

MP5475采用恒定导通时间 (COT) 控制，集成的DC/DC 变换器可以实现快速瞬态响应并使环路更易稳定。其全面的保护功能包括欠压锁定 (UVLO)保护、过流保护 (OCP)、欠压保护 (UVP) 和过温关断保护。更多详细信息请参阅 MP5475 数据表。

建议在对 EVL5475-U-00B 进行任何更改之前首先阅读 MP5475 数据表。

3V 至 16V 宽输入电压 (V_INx) 范围，其中 x = A、B、C 或 D
自适应恒定导通时间 (COT) 控制可实现超快速瞬态响应
四个高效率降压变换器：
- Buck A：6A、15mΩ/5mΩ DC/DC 变换器
- Buck B：6A、15mΩ/5mΩ DC/DC 变换器
- Buck C：6A、15mΩ/5mΩ DC/DC 变换器
- Buck D：6A、15mΩ/5mΩ DC/DC 变换器
Buck A/B 和Buck C/D 在双相模式下支持高达 12A 的连续电流
2 个 50mA 低压差 (LDO) 稳压器
差分输出电压 (V_OUTx)（其中 x = A、B、C 或 D）遥测功能
I²C从机地址可通过多次可编程 (MTP) 存储器进行配置
通过斜率控制实现的I²C可调、0.3V 至 2.048V 参考电压 (V_REF)范围，步长为 2mV
可配置 500kHz 至 2MHz 开关频率 (f_SW)
开漏电源正常 (PG) 指示和一般状态中断
MTP 可配置软启动 (SS)/软关断和延迟
通过 I²C可选择脉冲频率调制 (PFM)/脉冲宽度调制 (PWM) 模式，并调节频率和电流限制
预偏置启动
过流保护 (OCP)
欠压锁定 (UVLO)保护
欠压保护 (UVP)
过压保护 (OVP)
过温关断保护
采用 QFN-35 (5mmx5mm) 封装
采用 MPS MPL4020 系列电感可优化性能
