EVL87220-2PHASE-00A

EVL87220-2PHASE-00A

采用4mmx5mm 封装和Quiet Switcher^TM 技术、带PMBus接口的40A Intelli-Phase^TMDrMOS解决方案评估板

MPL

MPL

详情

MPL

采用MPS电感可优化性能

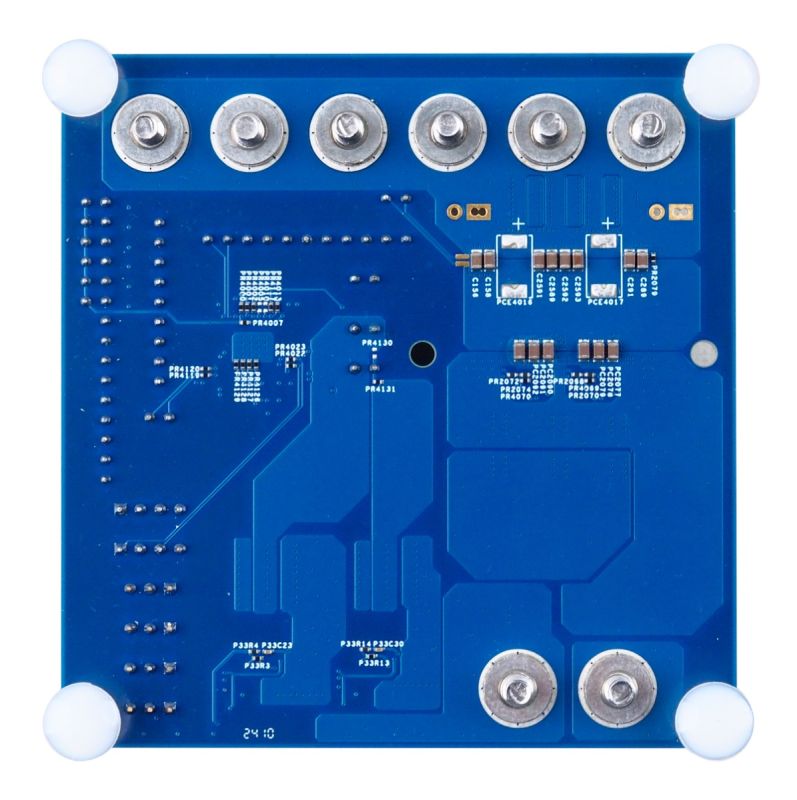

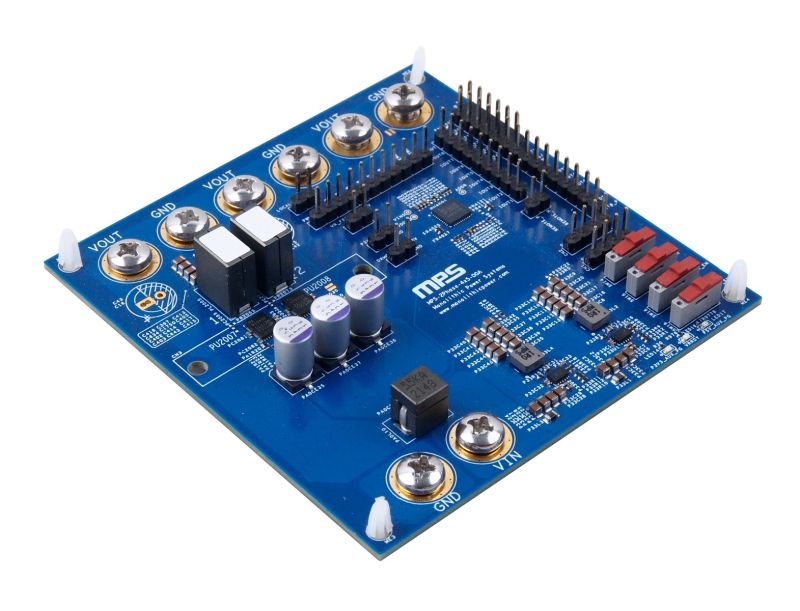

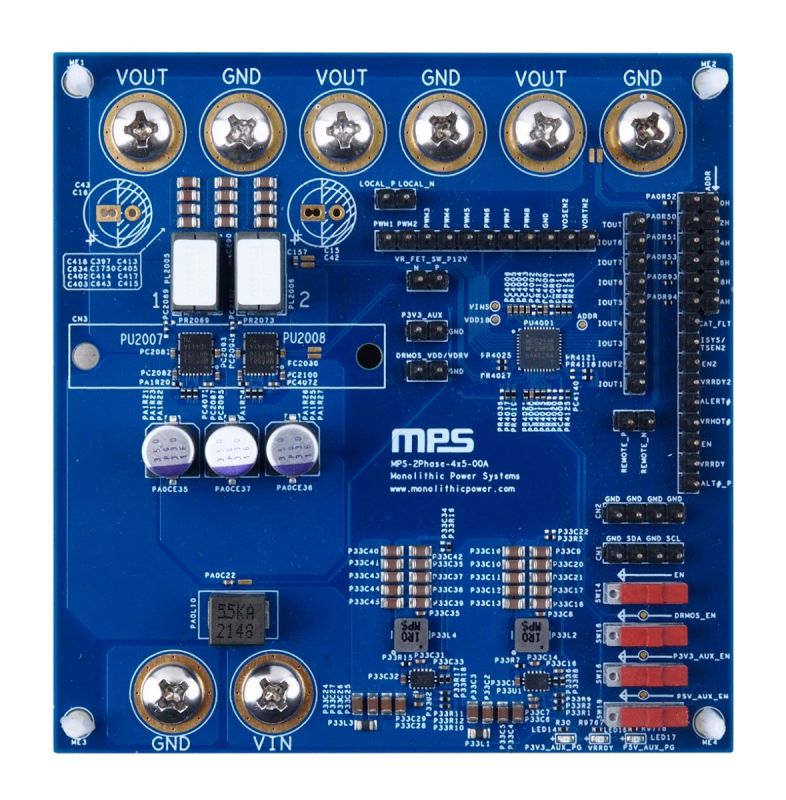

EVL87220-2PHASE-00A是用于演示MP87220功能的评估板。MP87220是一款内置功率 MOSFET 和栅极驱动器的单片半桥 Intelli Phase^TM 解决方案。该评估板在宽输入电压 (V_IN) 范围内，可提供高达 40A 的连续负载电流。

其Quiet Switcher^TM 技术 (QST^TM)采用专有电路设计，以单片架构实现了电压振铃的有效抑制。该技术能够限制开关节点的峰值电压，提高器件可靠性，降低 EMI辐射，并降低对 PCB 布局的敏感性。

MP87220具备多项可简化系统设计的功能。它可以采用三态脉宽调制（PWM）信号与MP2985B等控制器配合工作；同时集成精确电流采样和温度采样功能，可监测电感电流 (I_L)并报告结温 (T_J)状态。

MP87220非常适合对效率和尺寸要求严苛的服务器应用。该器件采用 TLGA-30（4mm × 5mm）封装。

评估所用产品

采用 TLGA-30（4mm × 5mm）封装及Quiet Switcher^TM技术的 20A Intelli-Phase^TMDrMOS 解决方案

产品特性和优势

采用Quiet Switcher^TM技术 (QST^TM)以限制峰值开关电压，并降低对 PCB 布局的依赖性
3V 至 16V 宽工作输入电压(V_IN) 范围
20A输出电流 (I_OUT)
支持 5V V_DD/V_DRV 操作
Accu-Sense^TM电流采样功能
温度采样功能
支持三态脉宽调制（PWM）信号输入
限流保护
过温保护（OTP）
故障报告功能
采用 TLGA-30（4mm × 5mm）封装

正在供货产品型号

EVL87220-2PHASE-00A
