EVL87290-2PHASE-00A

带PMBus 接口的180A 数字降压变换器评估板

MPL

详情

MPL

采用MPS电感可优化性能

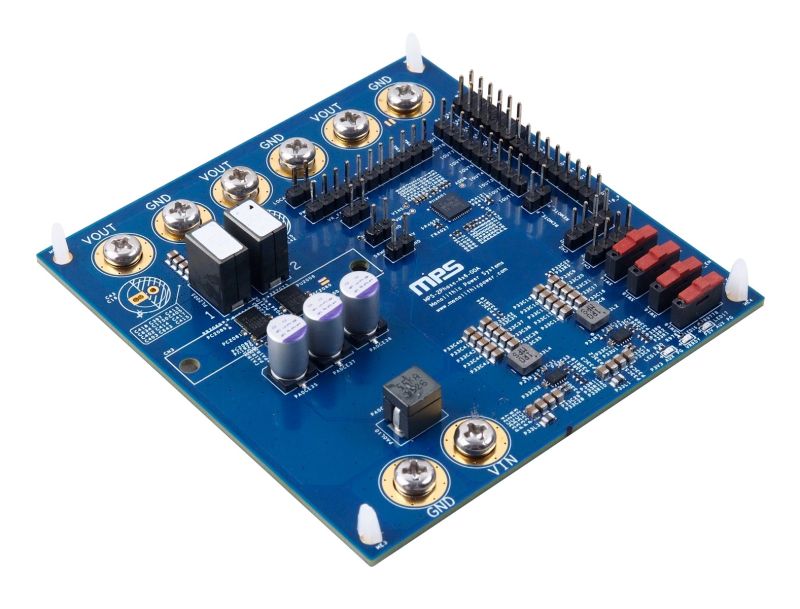

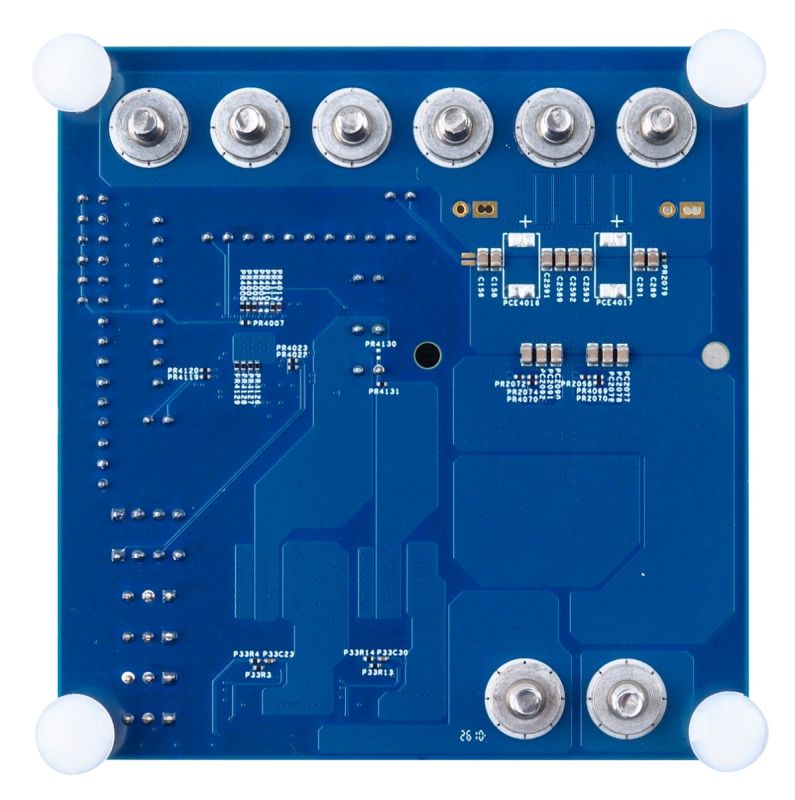

EVL87290-2PHASE-00A是用于演示MP87290性能的评估板。MP87290是一款内置功率 MOSFET 和栅极驱动器的单片半桥器件。该评估板可在宽输入电压(V_IN) 范围内提供高达 180A 的连续负载电流。

MP87290的 Quiet Switcher^TM 技术 (QST^TM) 采用特有电路设计和单片架构，可实现电压振铃的抑制。该技术可限制峰值开关电压，提高器件可靠性，降低电磁干扰，并减少对 PCB 布局的敏感性。

MP87290提供多项可简化系统设计的功能。它可以通过三态脉宽调制 (PWM) 信号与MP2985B等控制器配合工作；同时集成精确电流采样功能以监控电感电流(I_L) ；还集成温度采样功能，用来报告结温 (T_J)状态。

MP87290非常适合要求高效率和小尺寸的服务器应用。它采用 TLGA-34 (4mmx6mm) 封装。

90A Intelli-Phase^TM DrMOS解决方案，采用 Quiet Switcher^TM 技术 (QST^TM) 和 TLGA-34 (4mmx6mm) 封装

双环路、数字式、8 相控制器，支持灵活 PWM 相位触发顺序及 PMBus 接口，适用于 VR14 及更早协议平台

支持 1 相至 2 相的相位数配置
符合 VR14 及更早版本的协议标准
支持 PMBus/I²C 接口
所需外部元件极少
输入电压 (V_IN)、输出电压 (V_OUT)、电流、功率及稳压器温度监测
具备欠压锁定 (UVLO)保护、过压保护 (OVP)、欠压保护 (UVP)、过流保护 (OCP)、欠流保护 (UCP)、过温保护 (OTP) 和反向电压保护 (RVP) 功能；支持多种响应模式：无动作、锁存关断、重试或打嗝模式
支持相间主动电流均衡，并可通过配置偏移量实现热平衡
MP87290采用 TLGA-34 (4mmx6mm) 封装
高达 90A 的输出电流 (I_OUT)
支持 5V V_DD 和 V_DRV 操作
限流保护
过温保护 (OTP)
故障报告
支持三态脉宽调制 (PWM) 信号输入

EVL87290-2PHASE-00A

直接从MPS购买
