60V、4.5A、高效率、数字、可配置、同步降压变换器评估板

MPL

详情

MPL

采用MPS电感可优化性能

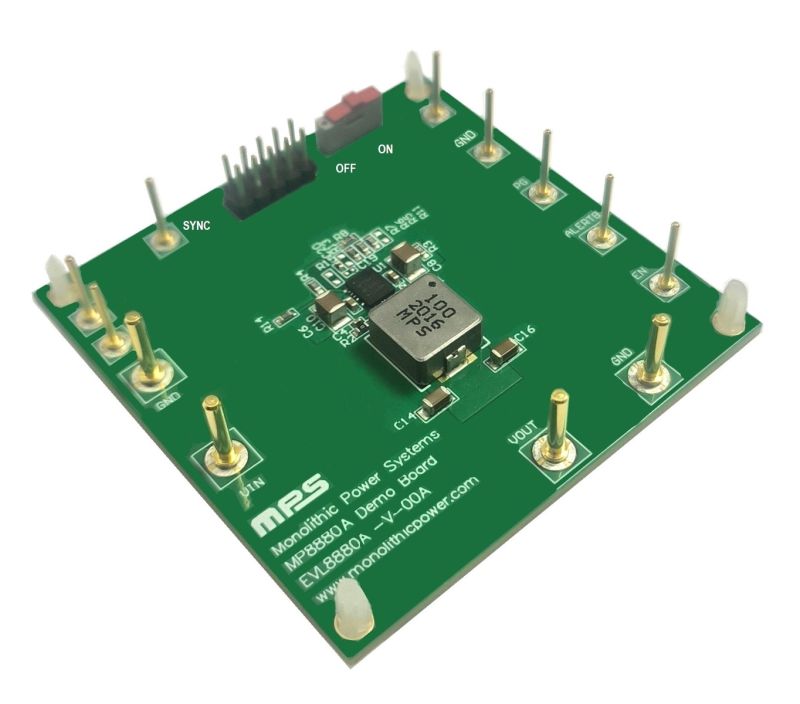

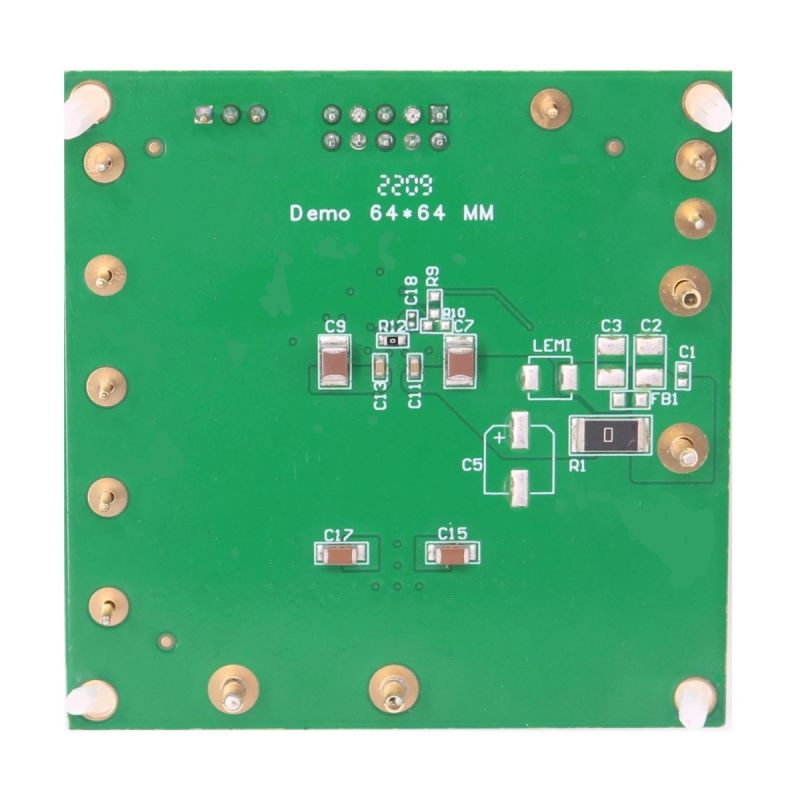

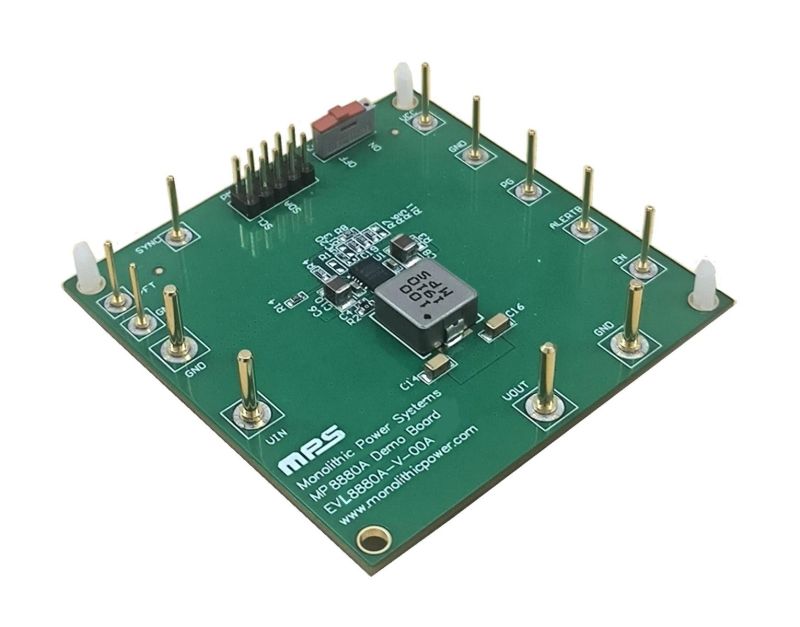

EVL8880A-V-00A 是用于展示 MP8880A 功能的评估板。MP8880A 是一款全集成、高效率同步降压变换器，它具有宽输入电压 (V_IN) 范围并能提供高达 4.5A 的输出电流 (I_OUT)。

MP8880A 采用电流模式以提供快速瞬态响应并使环路更易稳定。该器件具有全面的保护功能，包括欠压锁定 (UVLO)保护、过压保护 (OVP)、过流保护 (OCP) 和过温关断保护。MP8880A 支持最多 4 相的并联操作，可实现更高的 I_OUT。更多详细信息，请参阅 MP8880A 数据手册。

MP8880A 采用 QFN-20 (4mmx5mm) 封装。

在对 EVL8880A-V-00A 进行任何更改之前，请先阅读 MP8880A 数据手册。

评估所用产品

MP8880AGVE

带PMBus 接口的 60V、4.5A、高效率、数字、可配置、同步降压变换器

产品特性和优势

4V 至 60V 宽输入电压 (V_IN) 范围
0.6V 至 48V 宽输出电压 (V_OUT) 范围
高达 4.5A 的输出电流 (I_OUT)
最多 4 相并联操作
支持 PD3.1 EPR 240W 和 AVS
150kHz 至 2.2MHz可配置恒定开关频率 (f_SW) ，带外部时钟同步
内部 60mΩ/43mΩ低导通电阻 (R_DS(ON)) MOSFET
5% 峰值效率
频谱扩展 (FSS)功能，可降低 EMI
电源正常 (PG) 和故障指示
输出过压保护 (OVP)、欠压保护 (UVP)、过流保护 (OCP) 和过温保护 (OTP)
低压差模式
V_IN、V_OUT、I_OUT和故障遥测回读
可配置多次可编程 (MTP) 参数：
- V_OUT
- f_SW
- 补偿网络
- 输出 OCP、OVP 和 UVP 阈值
- 输入 OVP 和 UVP 阈值
- 脉宽调制 (PWM)/高级异步调制 (AAM) 模式
提供循环冗余校验 (CRC) 保护以确保MTP 完整性
采用 QFN-20 (4mmx5mm) 封装
