EVM3593-QY-00B

EVM3593-QY-00B

45V输入、3A模块、降压变换器评估板

Datasheet

详情

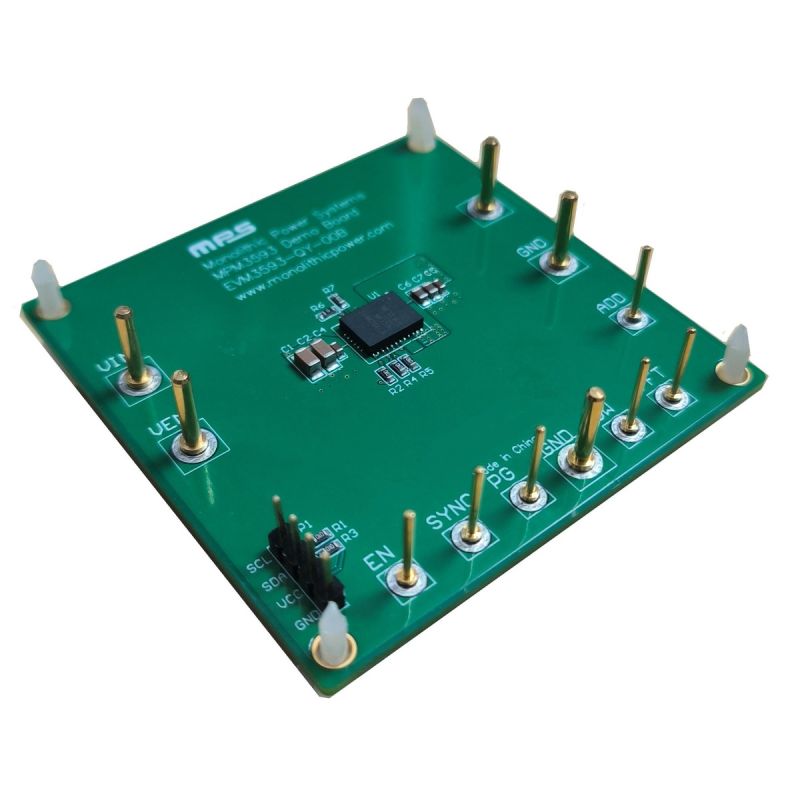

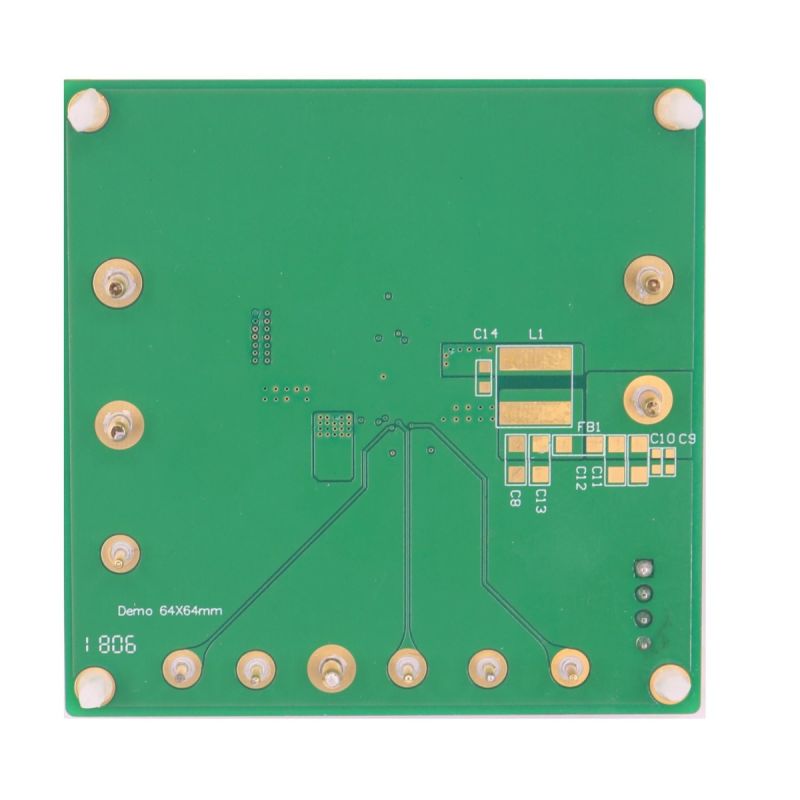

EVM3593-QY-00B 是用于演示 MPM3593 功能的评估板。MPM3593 是一款降压稳压器模块，它集成了 I²C控制接口和多页一次性可编程 (OTP) 存储器。

MPM3593 提供了非常紧凑的解决方案，仅需输入和输出电容即可实现高达 3A 的连续输出电流 (I_OUT)，并在宽输入电源范围内具有出色的负载和线性调整率。

用户可以通过 I²C接口对电压斜率、开关频率 (f_SW)、使能和省电模式进行配置，从而根据应用特殊要求优化每个输出。

该器件全面的保护功能包括欠压锁定 (UVLO)保护、过压保护 (OVP)、过流保护 (OCP) 和过温保护。

评估所用产品

产品特性和优势

连续输出电流
- 输出电压 (V_OUT) ≤ 5V时具有3A连续输出电流 (I_OUT)
- V_OUT > 5V 时具有 2A 连续 I_OUT
3.5V 至 45V 宽工作输入电压 (V_IN) 范围
高效率、同步模式模块
电源正常 (PG) 和故障指示
过压保护 (OVP)
过流保护 (OCP)
过温保护
内部软启动 (SS)
通过电阻可配置地址
通过 I²C接口可配置
可永久存储设置的多页一次性可编程 (OTP) 存储器
采用 QFN-41 (6mmx8mm) 封装

正在供货产品型号

EVM3593-QY-00B

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥178.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥356.50

No, I already have one
