EVM3612-LQ-00A

EVM3612-LQ-00A

3V 至 22V 输入、1A、5μA 超低IQ、电源模块评估板

Datasheet

详情

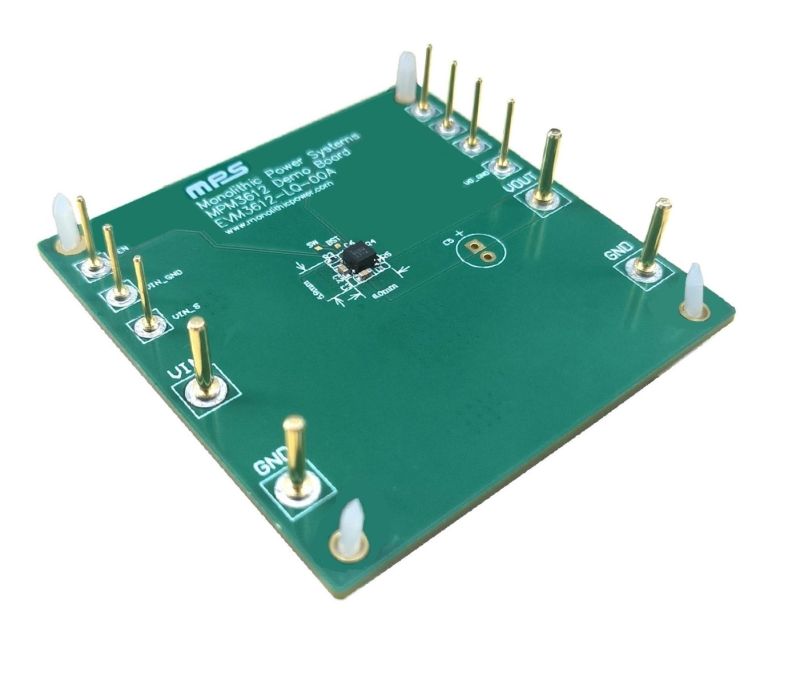

EVM3612-LQ-00A 是用于展示 MPM3612 功能的评估板。MPM3612 是一款同步、整流、降压开关模式变换器。它内置内部功率 MOSFET，轻载效率高，且具有5μA超低静态电流 (I_Q)。该器件提供了非常紧凑的解决方案，可实现高达 1A 的连续输出电流 (I_OUT)，并在宽输入电源范围内具有出色的负载和线性调整率。

MPM3612 为提升 EMI性能专门对开关边沿进行了优化。其恒定导通时间 (COT) 控制可提供无缝模式转换和快速负载瞬态响应。全面的保护功能包括了过流保护 (OCP)、过压保护 (OVP) 和过温关断保护。

MPM3612 只需极少数量的现有标准外部元器件，并采用节省空间的 LGA (3xmm3xmm2mm) 封装。

评估所用产品

产品特性和优势

3V 至 22V 宽工作输入电压 (V_IN) 范围
5μA 低静态电流 (I_Q)
1A 负载电流
4V 至 22V V_IN条件下可实现 100μA 至 1A 负载范围内的高效率
节能模式 (PSM)
连续导通模式 (CCM) 期间具有1.25MHz 固定开关频率 (f_SW)
导通时间 (t_ON) 延长以支持大占空比
电源正常 (PG) 指示
EN 关断输出放电
过流保护 (OCP)、过压保护 (OVP) 以及打嗝模式
可调输出电压 (V_OUT)
采用 LGA (3mmx3mmx2mm) 封装

正在供货产品型号

EVM3612-LQ-00A

直接从MPS购买

标准定价

数量单价
1

¥174.75 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
