EVM3650C-QW-00A

EVM3650C-QW-00A

17V、6A、1.2MHz、超薄、同步、降压电源模块评估板

Datasheet

详情

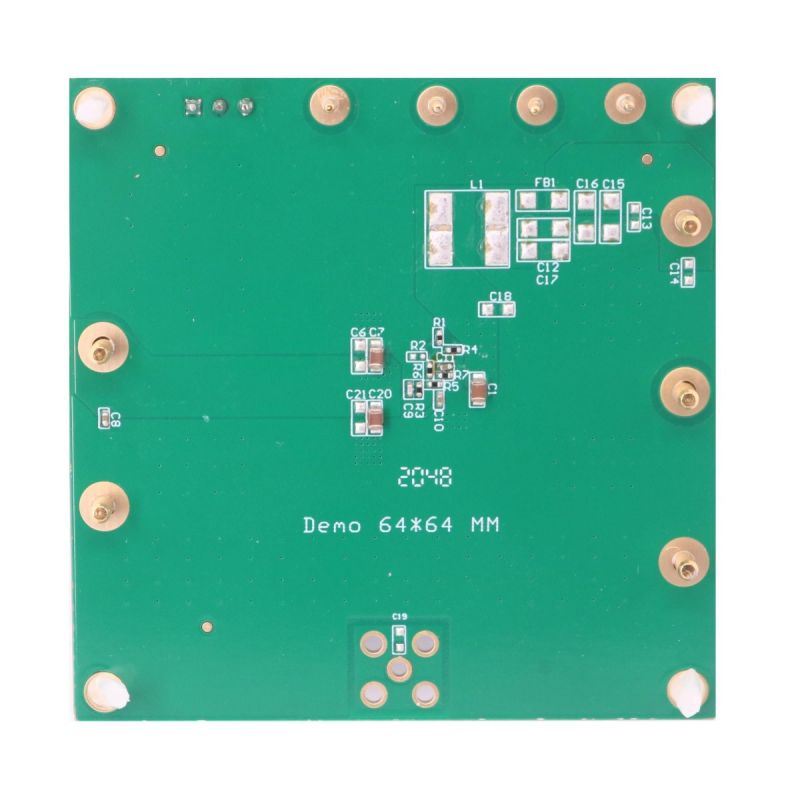

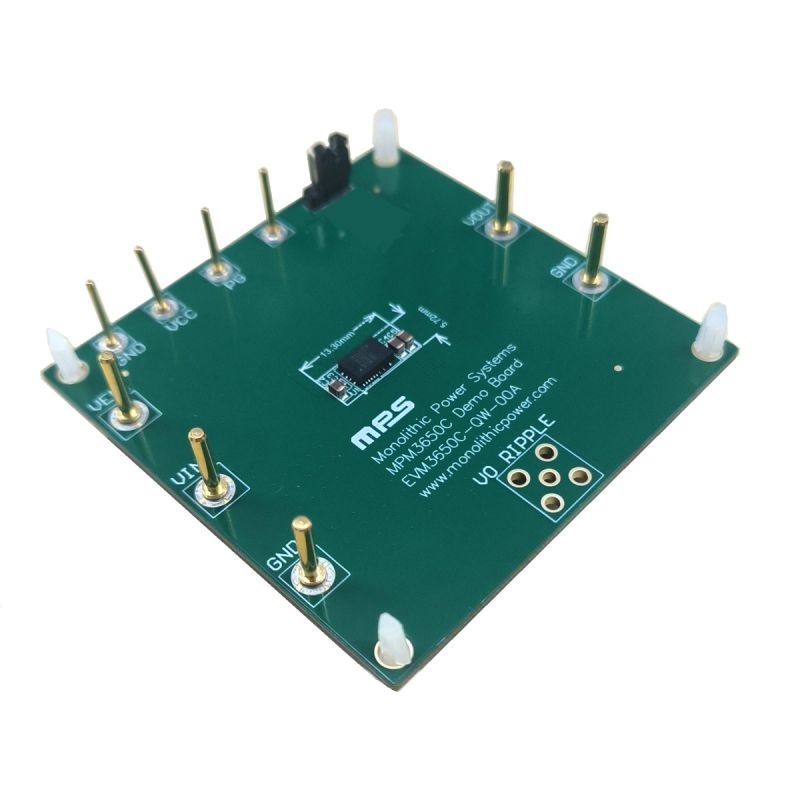

EVM3650C-QW-00A 是用于展示 MPM3650C 功能的评估板。MPM3650C 是一款带内部电感的全集成、高频同步整流降压电源模块。它提供了一种高度紧凑的解决方案，可在 2.75V 至 17V 的宽输入电压 (V_IN) 范围内实现 6A 连续输出电流 (I_OUT)，并具有出色的负载和线性调整率。MPM3650C 还提供同步操作，可在整个I_OUT 负载范围内实现高效率。

该器件采用恒定导通时间（COT）控制以实现超快瞬态响应和简单的环路设计，同时具有非常精确的输出调节能力。

其全面的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和过温关断保护。

MPM3650C采用QFN-24（4mmx6mmx1.6mm）封装。

评估所用产品

产品特性和优势

2.75V 至 17V 的宽输入电压范围(V_IN)
不同输出电压 (V_OUT) 范围下的输出电流 (I_OUT)：
- 对于 0.6V 至 1.8V 的 V_OUT，I_OUT 为 6A
- 对于 1.8V 至 3.3V 的 V_OUT，I_OUT 为 5A
3.3V最大输出电压 (V_OUT)
强制连续导通模式 (FCCM) 可降低输出电压纹波
高效率同步运行
支持预偏置启动
1200kHz固定开关频率 (f_SW)
外部可配置的软启动时间 (t_SS)
支持上电排序的使能 (EN) 和电源正常 (PG) 信号
具有打嗝模式的过流保护 (OCP)
过温关断保护
采用QFN-24 (4mmx6mmx1.6mm) 封装

正在供货产品型号

EVM3650C-QW-00A

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
