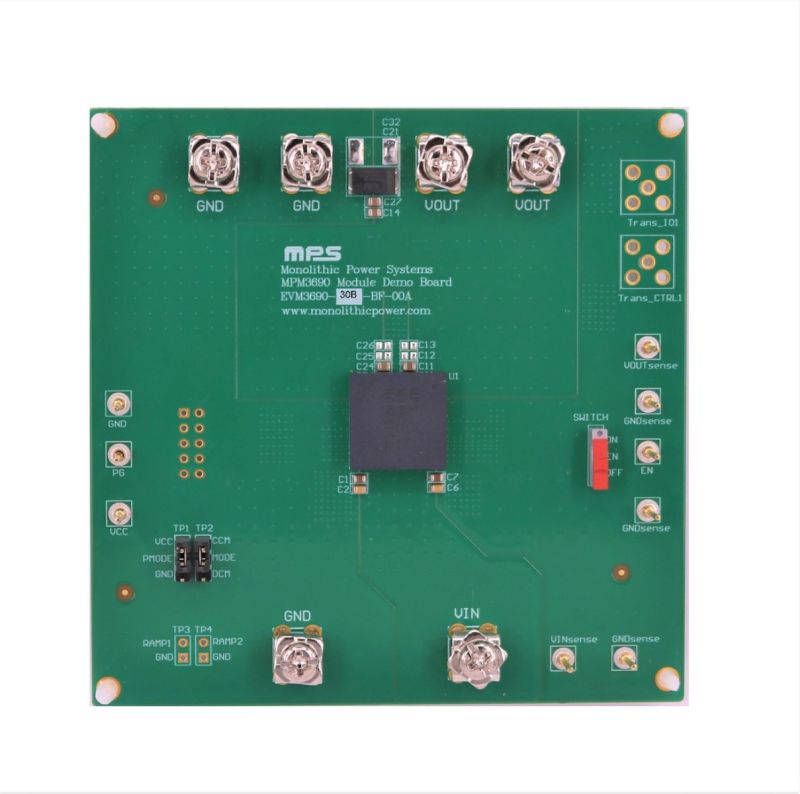

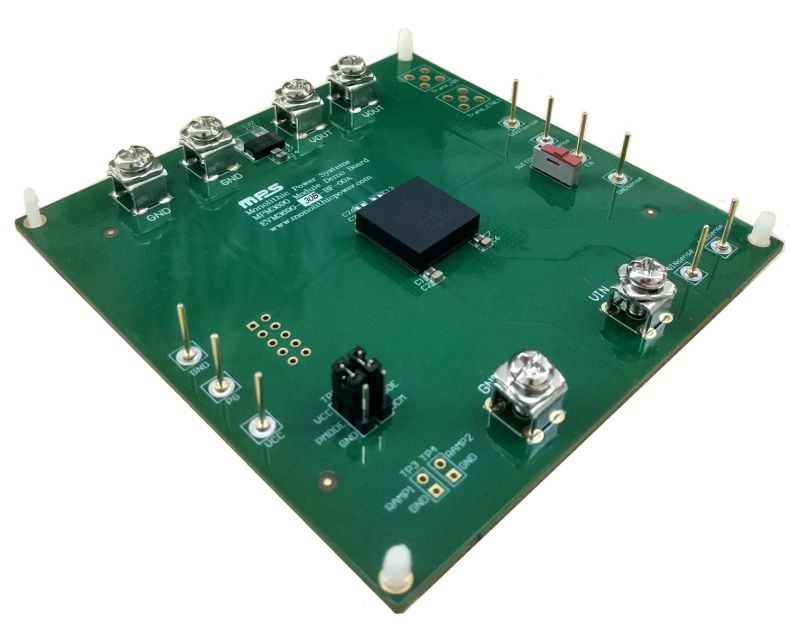

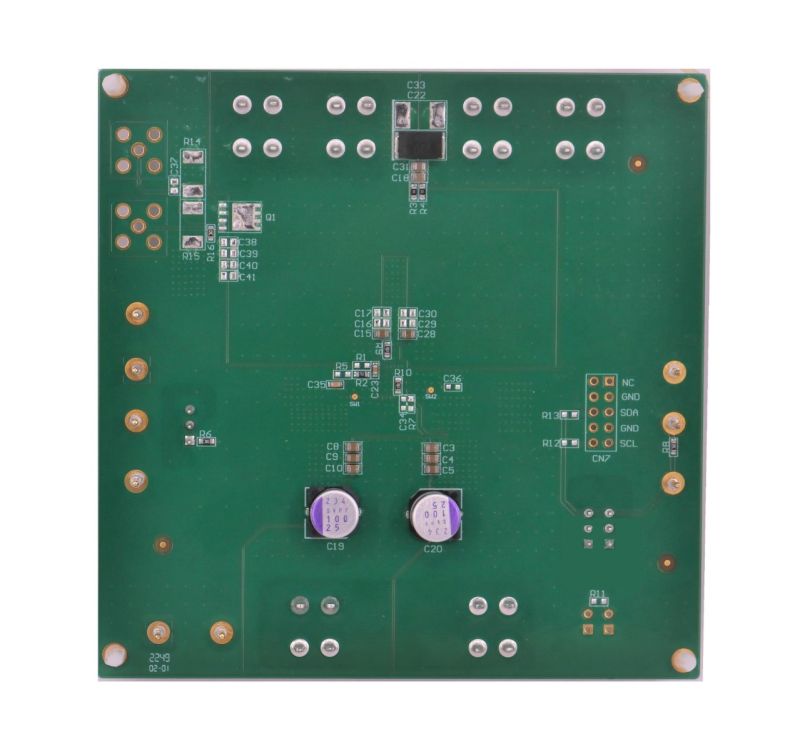

EVM3690-30B-BF-00A 是用于演示 MPM3690-30B 功能的评估板。MPM3690-30B 是一款全集成、高效率、同步、36A 输出电流 (IOUT) 降压电源模块。
MPM3690-30B 采用内部补偿的恒定导通时间 (COT) 控制，可提供快速瞬态响应并轻松实现环路稳定。 通过fSET 和 AGND 之间连接的电阻，可以在 400kHz 至 1MHz 范围内设置其工作频率。更多详细信息，请参考 MPM3690-30B 数据手册。
建议在对 EVM3690-30B-BF-00A 进行任何更改之前，首先阅读 MPM3690-30B 数据手册。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 引脚兼容的双路 18A 和单路 36A 输出电源模块：
- MPM3690-30A：双路 18A
- MPM3690-30B：单路 36A
- 4V 至 16V 的输入电压 (VIN) 范围
- 带外部 3.3V VCC 偏置时，输入电压范围为 3.2V 至 16V
- 0.6V 至 3.3V的输出电压 (VOUT) 范围
- 恒定导通时间 (COT) 控制可实现超快速瞬态响应
- 可调开关频率 (fSW)
- 可调软启动时间 (tSS)
- 过流保护 (OCP)
- 过压保护 (OVP)
- 两个输出通道均支持差分遥测
- 引脚与 MPM3690-20 和 MPM3695-50 兼容
- 采用 BGA (16mmx16mmx5.18mm) 封装
