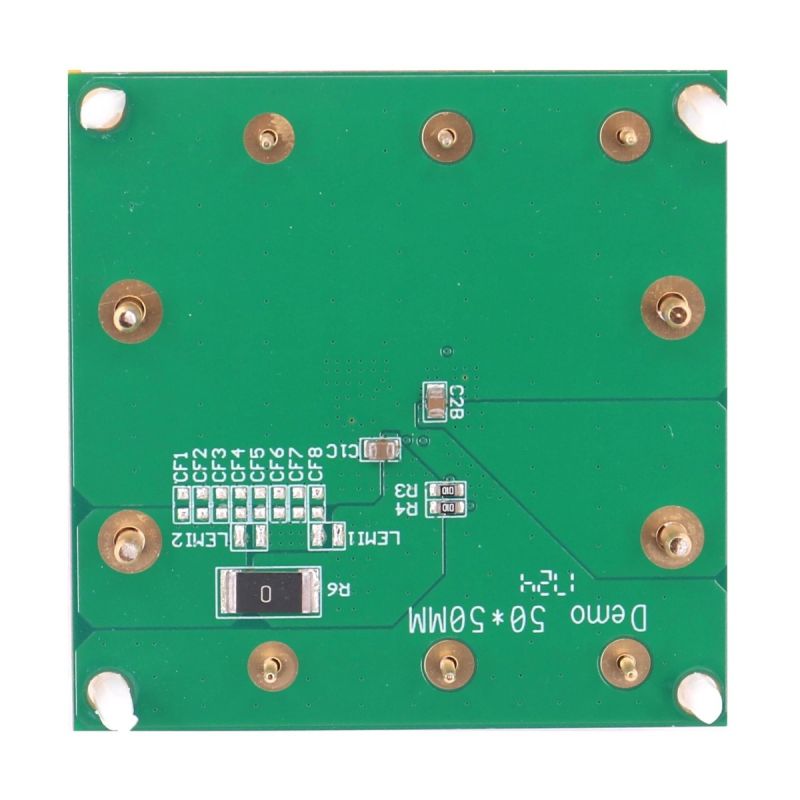

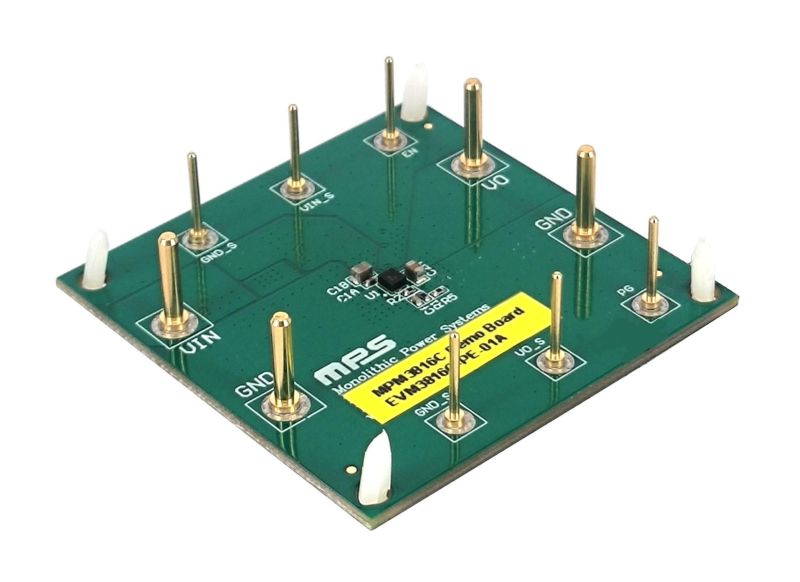

EVM3816C-PE-01A 是用于演示 MPM3816C 各项功能的评估板。MPM3816C 是一款全集成、同步整流降压 DC/DC 电源模块,可提供高达 1A 的连续输出电流 (IOUT)。
该器件的输出电压 (VOUT) 可调至最低 0.4V。只需配置反馈 (FB) 电阻、输入电容和输出电容即可完成设计。
MPM3816C采用恒定导通时间 (COT) 控制,可提供快速瞬态响应并使环路更易稳定。其故障保护功能包括逐周期电流限制和过温关断保护。
在对 EVM3816C-PE-01A 进行任何更改之前,建议首先阅读 MPM3816C 数据手册。
MPM3816C只需极少数量的现有标准外部元器件,它采用超小尺寸 ECLGA-10 (2mmx2.2mmx1.2mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 2.7V 至 5.5V 宽输入工作电压 (VIN)范围
- 低至0.4V 的可调输出电压 (VOUT)
- 高达 1A 的连续输出电流 (IOUT)
- 强制连续导通模式 (FCCM)
- 2.4MHz开关频率 (fSW)
- 使能 (EN) 和电源正常 (PG)引脚可用于上电排序
- 输出放电功能
- 逐周期过流保护 (OCP)
- 带打嗝模式的短路保护 (SCP)
- 采用 ECLGA-10 (2mmx2.2mmx1.2mm) 封装
