详情

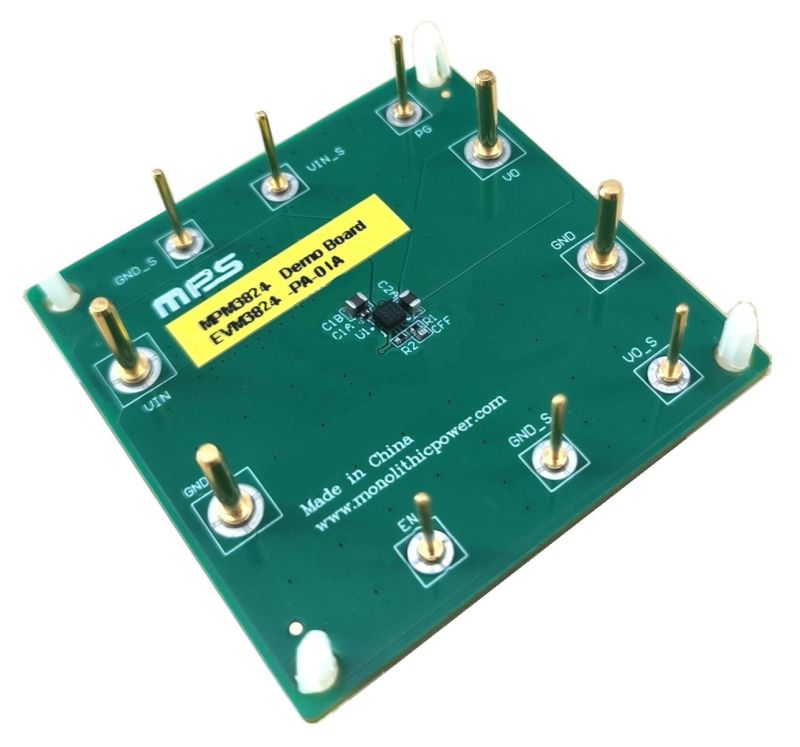

EVM3824-PA-01A 是用于演示MPM3824 功能的评估板。MPM3824 是一款带集成电感的同步降压电源模块。该器件在 2.75V 至 6V 的输入电压 (VIN) 范围内可实现高达 2A 的连续输出电流 (IOUT),并具有出色的负载和线性调整率。
MPM3824 在轻载条件下采用高级异步调制 (AAM) 模式,在重载时可切换为连续导通模式 (CCM),且输出电压纹波极小。该器件全面的保护功能包括逐周期电流限制、带打嗝模式的短路保护 (SCP) 和过温关断保护。
建议在对 EVM3824-PA-01A 进行任何更改之前首先阅读 MPM3824 数据手册。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 2.75V 至 6V 宽工作输入电压 (VIN) 范围
- 最低 0.6V的可调输出电压 (VOUT)
- 高达 2A 的连续输出电流 (IOUT)
- 100% 占空比低压差操作
- 3.3V 至 1.8V 电压范围内效率高达 92%
- 高级异步调制 (AAM) 模式
- 使能 (EN) 和电源正常 (PG) 信号可用于上电排序
- 逐周期过流保护 (OCP)
- 带打嗝模式的短路保护 (SCP)
- 仅需四个外部元件
- 采用 ECLGA-14 (2.5mmx2.5mmx1.2mm) 封装
