详情

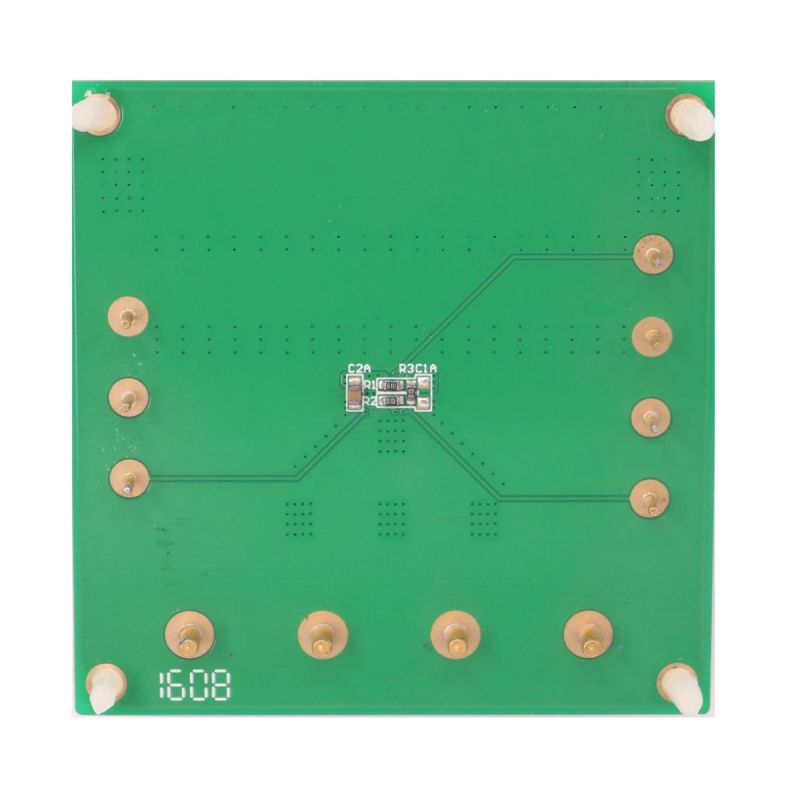

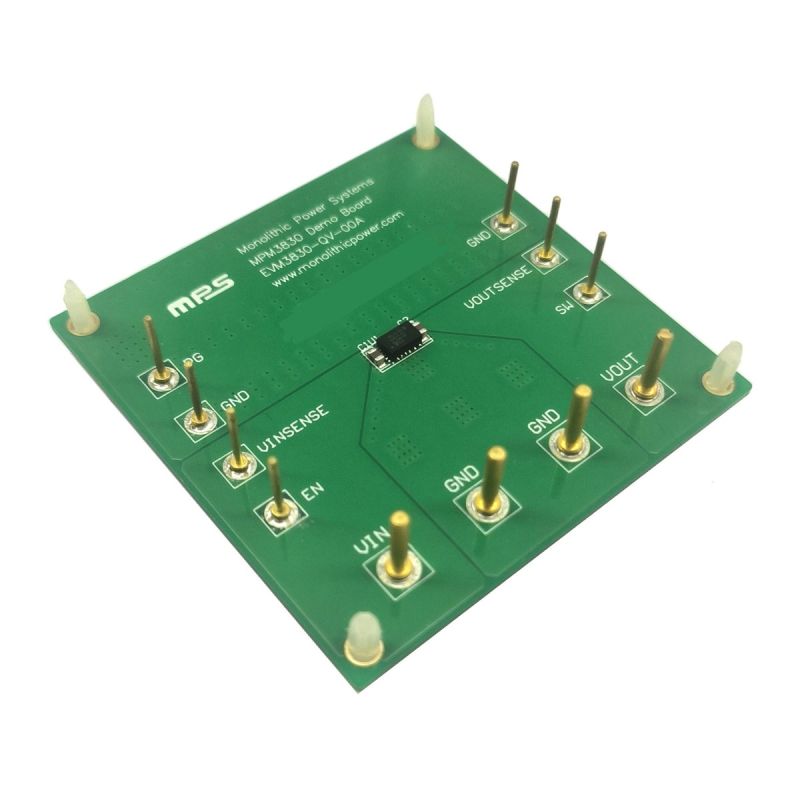

EVM3830-QV-00A 是用于展示 MPM3830 功能的评估板。MPM3830 是一款内置功率 MOSFET 和功率电感的低电压、高开关频率 (fSW) 降压开关。它可以提供高达 3A 的高效率连续输出,并采用恒定导通时间 (COT) 控制以实现快速环路响应。
通过在轻载下降低 fSW 以减少COT 控制相关的开关损耗,MPM3830可在宽负载范围内实现高功率效率。此外,它还提供短路保护 (SCP) 和过温关断以实现可靠的容错操作。
MPM3830 采用 QFN-20(3mmx5mm)封装。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 2.7V 至 6V 的宽工作输入电压 (VIN) 范围
- 最低0.6V的可调或固定输出
- 总解决方案尺寸:8.5mmx4.5mm
- 高达 3A 的连续输出电流 (IOUT)
- 100% 低压差占空比
- 超低静态电流 (IQ):40μA
- 用于上电排序的使能 (EN) 和电源正常 (PG)引脚
- 逐周期过流保护 (OCP)
- 带打嗝模式的短路保护 (SCP)
- 可调输出仅需 4 个外部元器件即可实现:2 个陶瓷电容和2个反馈 (FB) 电阻分压器
- 固定输出仅需输入和输出电容
- 采用 QFN-20 (3mmx5mm) 封装
