详情

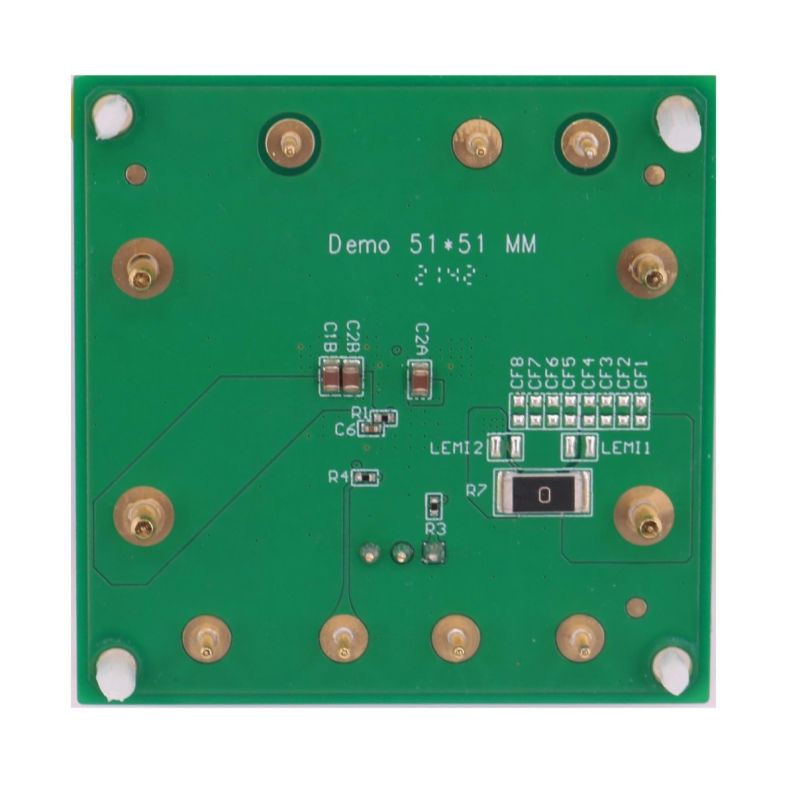

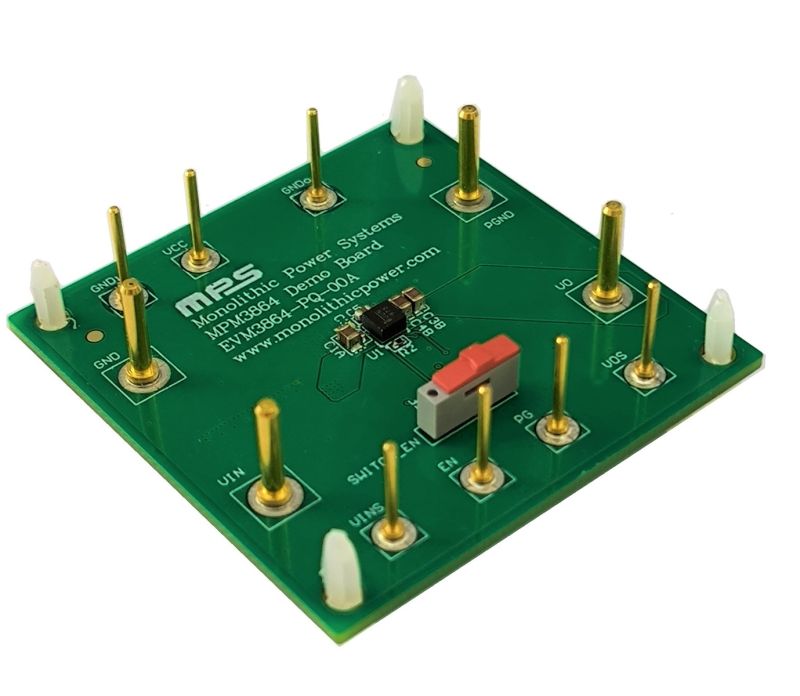

EVM3864-PQ-00A 是用于演示 MPM3864 功能的评估板。MPM3864 是一款全集成的同步整流降压 DC/DC 电源模块,它可以提供高达 6A 的连续输出电流 (IOUT)。
MPM3864 采用恒定导通时间 (COT) 控制,可提供快速瞬态响应、简单的环路设计和严格的输出调节。其全面的保护功能包括短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 和过温关断保护。建议在对 EVM3864-PQ-00A 进行任何更改之前首先阅读 MPM3864 数据手册。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 2.75V 至 7V 宽工作输入电压 (VIN) 范围
- 高达 6A 的输出电流 (IOUT)
- 内部功率 MOSFET
- 低至0.6V的可调输出电压 (VOUT)
- 高效率同步模式操作
- 预偏置启动
- 可实现低 VOUT 纹波的强制连续导通模式 (FCCM)
- 1200kHz 固定开关频率 (fSW)
- 可调外部软启动时间 (tSS)
- 用于上电排序的启用 (EN) 和电源正常 (PG)引脚
- 带打嗝模式的过流保护 (OCP)
- 过温关断保护
- 采用 ECLGA-19 (3mmx3mmx1.85mm) 封装
