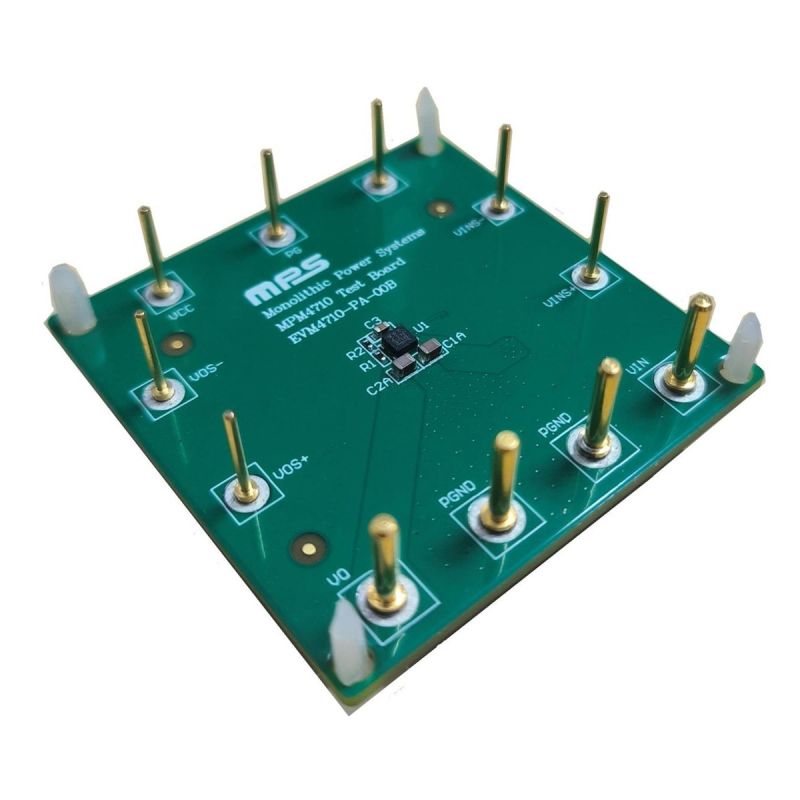

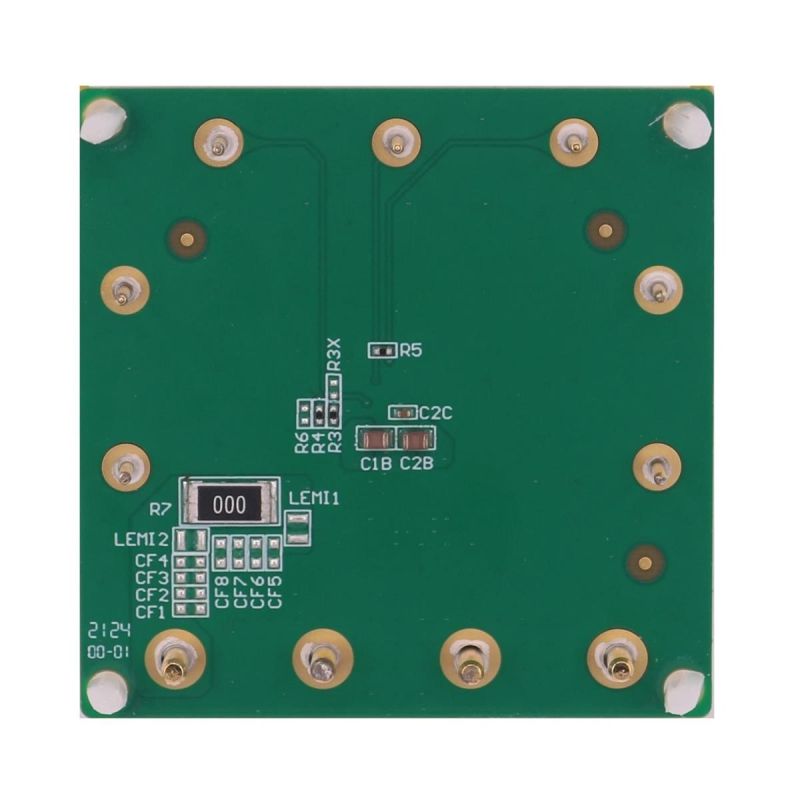

EVM4710-PA-00B 是用于演示 MPM4710 功能的评估板。MPM4710 是一款集成电感的高效率升降压电源模块。
其2MHz的固定开关频率 (fSW) 允许使用小尺寸的外部组件,而内部补偿和软启动 (SS)功能则最大限度地减少了所需的外部组件数量。MPM4710 采用电流模式控制并具有固定脉宽调制 (PWM) 频率,能够实现极佳的稳定性和瞬态响应。
建议在对 EVM4710-PA-00B 进行任何更改之前首先阅读 MPM4710 数据手册。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 1.8V 最小启动输入电压 (VIN)
- 1.2V 至 5.5V 工作 VIN 范围
- 1.5V 至 5.5V 输出电压 (VOUT) 范围
- 1A典型输出电流 (IOUT)、最大 2A IOUT
- 2MHz 固定开关频率 (fSW)或外部同步fSW
- 可选跳频模式 (PSM) 或脉宽调制 (PWM) 模式
- 25μA 典型静态电流 (IQ)
- 关断期间负载断连
- 内部软启动 (SS) 和补偿功能
- 电源正常 (PG) 指示
- 带打嗝模式的短路保护 (SCP)
- 过温关断保护
- 采用 ECLGA-14 (2.5mmx2.5mmx1.2mm) 封装
