EVM54522-PC-00A

EVM54522-PC-00A

16V、双路6A/单路12A电源模块评估板

Datasheet

详情

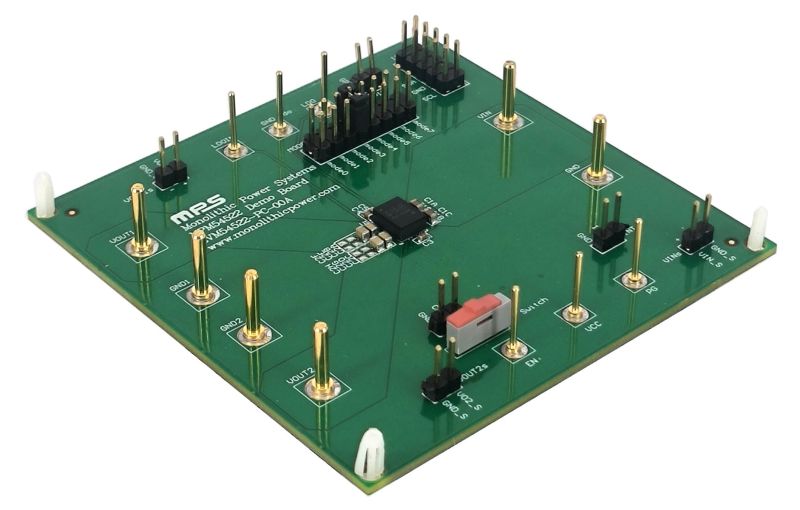

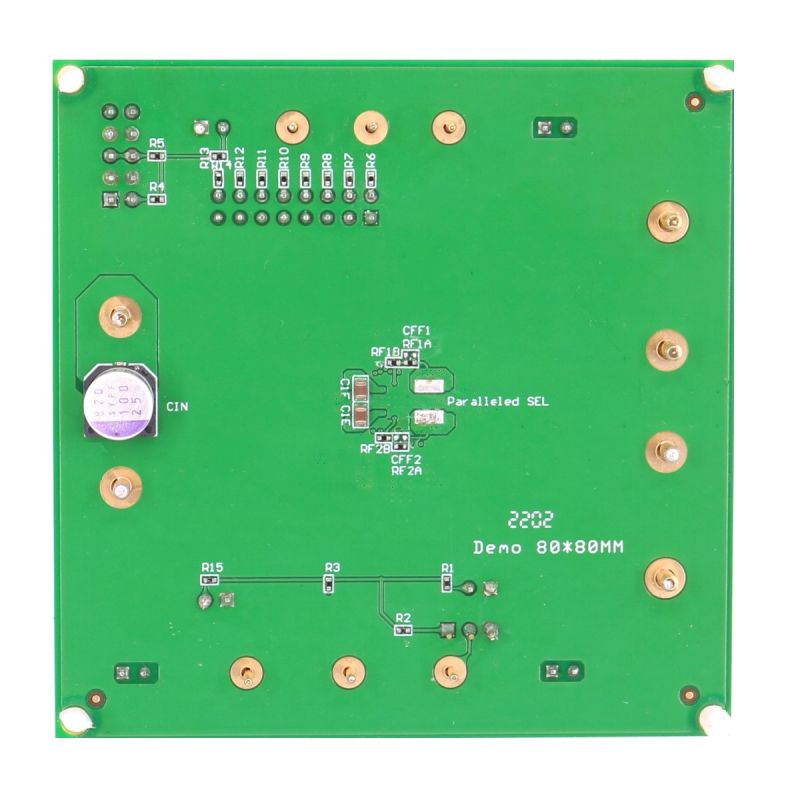

EVM54522-PC-00A是用于演示MPM54522功能的评估板。MPM54522 是一款双路 6A 电源模块，它在单个过模封装内集成了两个高效率降压 DC/DC 变换器芯片、两个电感以及特定无源器件。

MPM54522 的两路输出可并联使用，以提供最高 12A 的输出电流。并联工作时，该模块利用主动电流均衡功能实现输出之间的电流均匀分配。MPM54522 集成专用可配置低压差(LDO)稳压器，输出电流(I_OUT)高达 500mA，可提供超低噪声输出。该器件还采用恒定导通时间(COT)控制方式，以实现快速瞬态响应并降低对输出电容 (C_OUT)的需求。

在对 EVM54522-PC-00A 进行任何更改之前，建议首先阅读 MPM54522 数据手册。

评估所用产品

MPM54522GPC

带I²C接口的16V V_IN、5.5V V_OUT、双路6A/单路12A电源模块

产品特性和优势

3V 至 16V宽输入电压(V_INx, x = 1 或 2) 范围
双路 6A 输出，并联时最高可达 12A
通过 MODE 引脚选择输出电压 (V_OUTx,x = 1 或 2)、并联模式及时序配置
两路输出均支持远程采样
可配置 500mA 低压差(LDO)稳压器，V_INx最高支持 3.6V
采用 MPS 专有 FLEX-Timer 时序控制技术实现可配置软启动(SS)、软关断及延时
可配置参考电压(V_REF) 及斜率
可配置开关频率(f_SW): 500kHz、750kHz、1MHz、1.25MHz
精确的V_OUTx与V_INx遥测
开漏电源正常(PG)指示及通用状态中断输出
采用超薄 ECLGA（5mm × 6.5mm × 2.76mm）封装

正在供货产品型号

EVM54522-PC-00A

直接从MPS购买

标准定价

数量单价
1

¥172.75 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
