详情

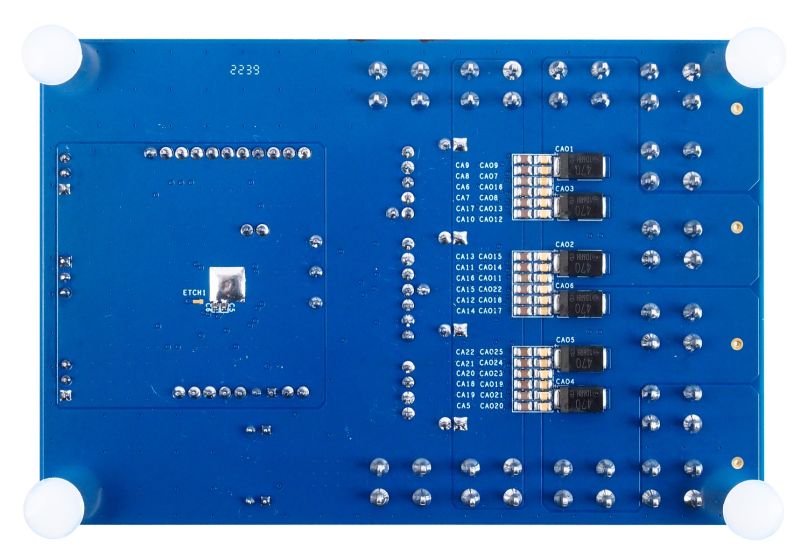

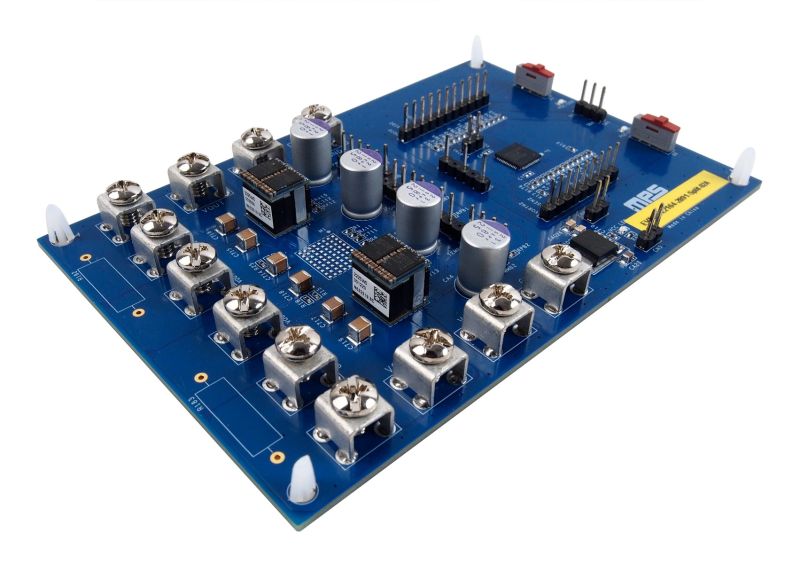

EVMPC22164-2891-Split-02A 是用于演示 MPC22164-130 功能的评估板。MPC22164-130 是一款采用 Quiet SwitcherTM 技术的 130A 双相Intelli-Module。
该评估板可在宽工作输入电压 (VIN) 范围内提供高达 130A 的负载电流,并在宽输出电流 (IOUT) 负载范围内实现高效率。
该评估板配置了一个 MP2891 器件和两个 MPC22164-130 器件;另外还集成了一个低功耗线性稳压器 MP2018-33,用于为 MP2981 和 MPC22164-130 提供稳定的 3.3V 电源。它提供两个可独立运行的电源轨。
该评估板可以监控 MPC22164-130 的 VIN、输出电压 (VOUT)、IOUT和温度;另外还提供可配置 VIN 欠压锁定 (UVLO) 保护、VOUT 过压保护 (OVP)、欠压保护 (UVP)、过流限制 (OCL) 和过流保护 (OCP)。
-
显示更多
显示较少
产品特性和优势
- 10V 至 16V 输入电压 (VIN) 范围
- 0.4V 至 2V 可配置输出电压 (VOUT) 范围
- 每个模块都支持高达 130A 的连续输出电流 (IOUT)
- 兼容 PMBus/ I2C标准
- 每相都提供 VIN、VOUT、温度、总 IOUT和电流监控
- VIN欠压锁定 (UVLO)保护和过压保护 (OVP)
- 输出OVP和UVP
- 输出过流保护 (OCP)
- 过温保护 (OTP)
- 总电流和每相电流限制功能
- 故障报告
- 可配置单轨或双轨操作
- 可将输出连接在一起以支持单个电源轨上最多 4 相运行
- 评估板尺寸:122mmx80mm
正在供货产品型号
EVMPC22164-2891-Split-02A
