EVQ18810-10X-S-00A

EVQ18810-10X-S-00A

带分离式输出的隔离式、3kV_RMS、单通道栅极驱动器评估板

详情

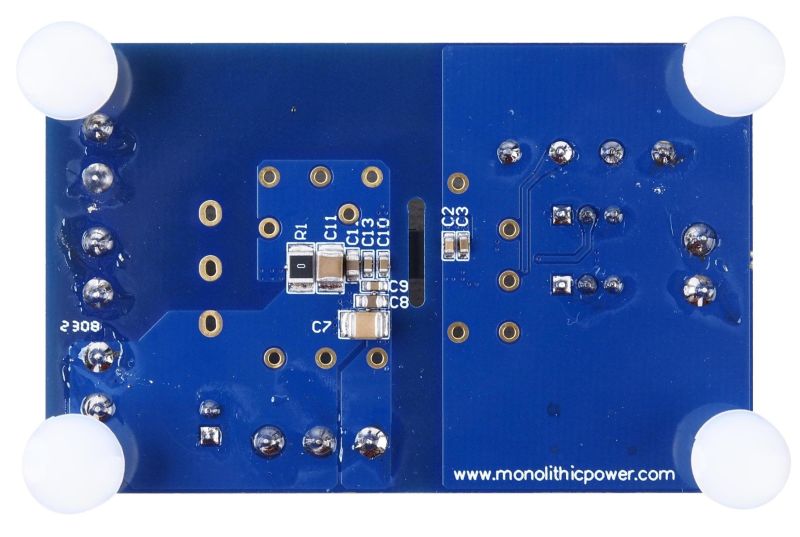

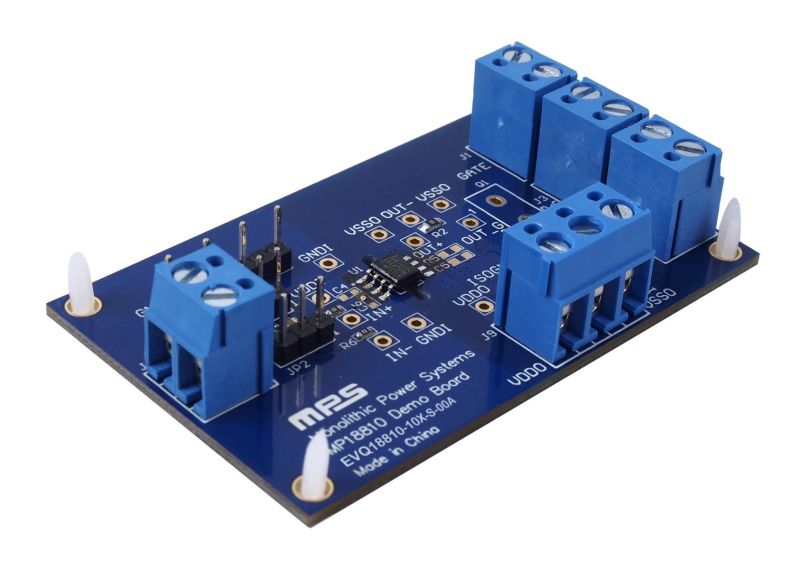

TEVQ18810-10X-S-00A 是用于演示MPQ18810功能特性的一套评估板。MPQ18810是一款隔离式单通道栅极驱动器解决方案，专用于驱动功率开关器件，并具有短传播延迟和超小脉宽失真。这套评估板提供三个版本：EVQ18810-10C-S-00A、EVQ18810-10E-S-00A 和 EVQ18810-10F-S-00A。除非另有说明，EVQ18810-10X-S-00A 这一名称在数据手册中统指所有版本。

利用MPS特有的容性隔离技术，SOIC 窄体 (NB) 封装版本能够提供 3kV_RMS 耐受电压（符合 UL 1577标准），并能实现输入端与输出驱动器之间高于 150kV/μs 的额定共模瞬态抗扰度 (CMTI) 。凭借这些先进功能，该驱动器可在各种汽车电源应用中实现高效率、高功率密度以及高稳定性。

在对 EVQ18810-10X-S-00A 进行任何更改之前，建议首先阅读 MPQ18810 数据手册。

评估所用产品

带分离式输出的隔离式单通道栅极驱动器，符合 AEC-Q100 认证

产品特性和优势

高达5kV_RMS的输入至输出增强隔离电压(SOIC-8 WB)
共模瞬态抗扰度 (CMTI) >150kV/μs
2.8V 至 5.5V 输入电源电压 (V_DDI) 范围，兼容TTL/CMOS输入接口
差分输入控制
高达 30V 的输出驱动电源，具有多种欠压锁定 (UVLO) 保护选项
输出配置：分离式输出(OUT+ 和OUT-)
6A /10A 拉灌峰值电流输出
55ns 典型传播延迟，器件之间具有超短 ±5ns延迟分布
-40°C 至 +150°C 工作结温(T_J) 范围
采用SOIC-8 窄体 (NB)封装或 SOIC-8 宽体 (WB) 封装
符合UL 1577认证：
- SOIC-8 NB: 3kV_RMS 隔离，持续 60 秒
- SOIC-8 WB: 5kV_RMS 隔离，持续 60 秒
符合 AEC-Q100 等级1认证
符合DIN EN IEC 60747-17 (VDE 0884-17)：2021-10 认证
符合 GB 4943.1-2022 CQC 认证

正在供货产品型号

EVQ18810-10X-S-00A

直接从MPS购买
