EVQ2177-LE-00A

带 PG 和 SS功能的 5.5V、1A、2.4MHz同步降压变换器评估板，符合 AEC-Q100 认证

Datasheet

详情

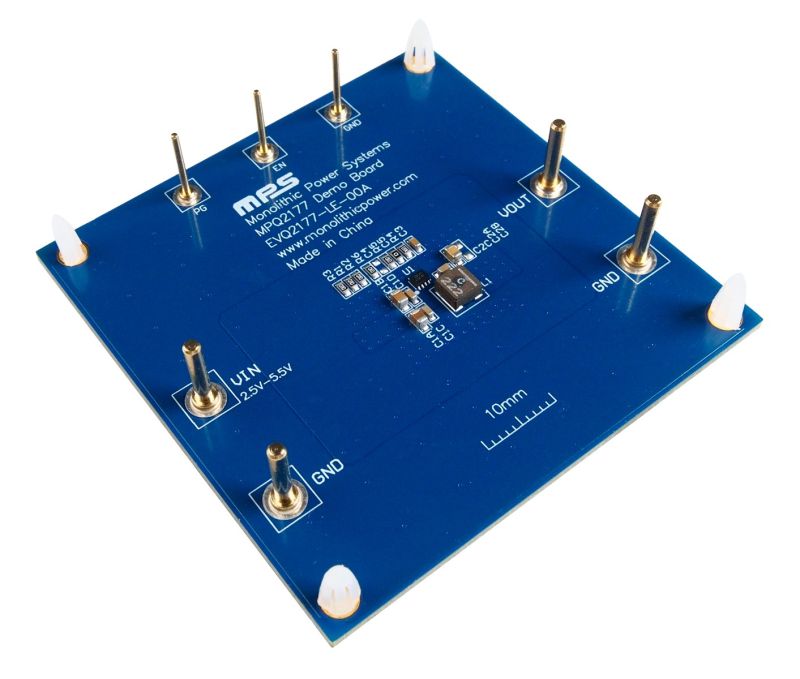

EVQ2177-LE-00A 是用于展示 MPQ2177 功能的评估板。MPQ2177是一款集成内部功率 MOSFET 的单片降压开关模式变换器。

EVQ2177-LE-00A 在 2.5V 至 5.5V 输入电压 (V_IN) 范围内可实现 1A 连续输出电流 (I_OUT)，同时具有出色的负载和线性调整率。其输出电压 (V_OUT) 可调低至 0.6V。

该器件提供逐周期电流限制和过温关断等故障保护功能。EVQ2177-LE-00A 为整装测试评估板，它在 2.5V 至 5.5V 的输入电压 (V_IN) 范围内且负载电流高达 1A 的条件下，可产生 1.2V 的输出电压 (V_OUT) 。

MPQ2177 采用紧凑型 QFN-8 (1.5mmx2mm) 封装。

专为汽车应用而设计：
- 2.5V 至 5.5V 的宽输入工作电压 (V_IN) 范围
- 高达 1A 的输出电流 (I_OUT)S
- 1% 反馈 (FB) 精度
提高散热性能的高性能：
- 75mΩ 和 45mΩ 集成内部功率 MOSFET
针对 EMC 和 EMI 进行了优化：
- 2.4MHz 开关频率 (f_SW)
- 全负载范围内的强制连续导通模式 (FCCM)
针对电路板尺寸和 BOM 进行了优化：
- 集成补偿网络
- 采用紧凑型 QFN-8 (1.5mmx2mm) 封装
- 符合 AEC-Q100 等级1认证
附加功能：
- 电源正常 (PG)指示
- 外部软启动 (SS) 控制
- 输出放电功能
- 具有打嗝模式的过压保护 (OVP) 和短路保护 (SCP)
