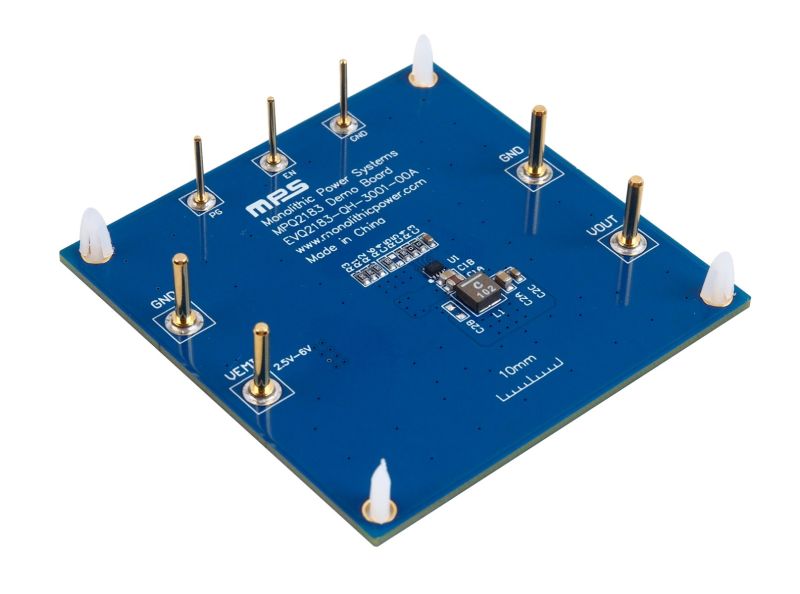

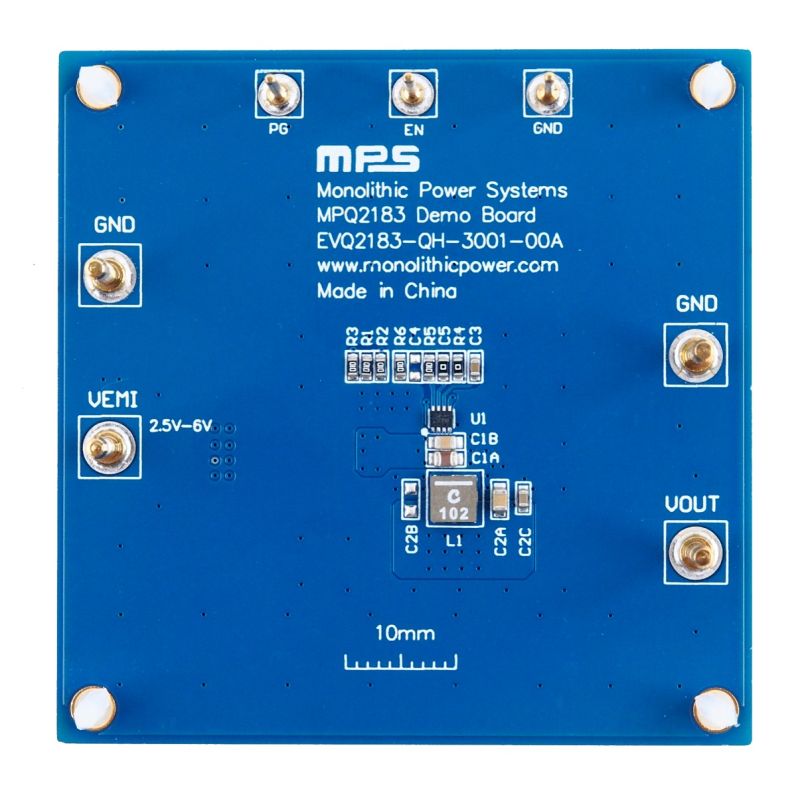

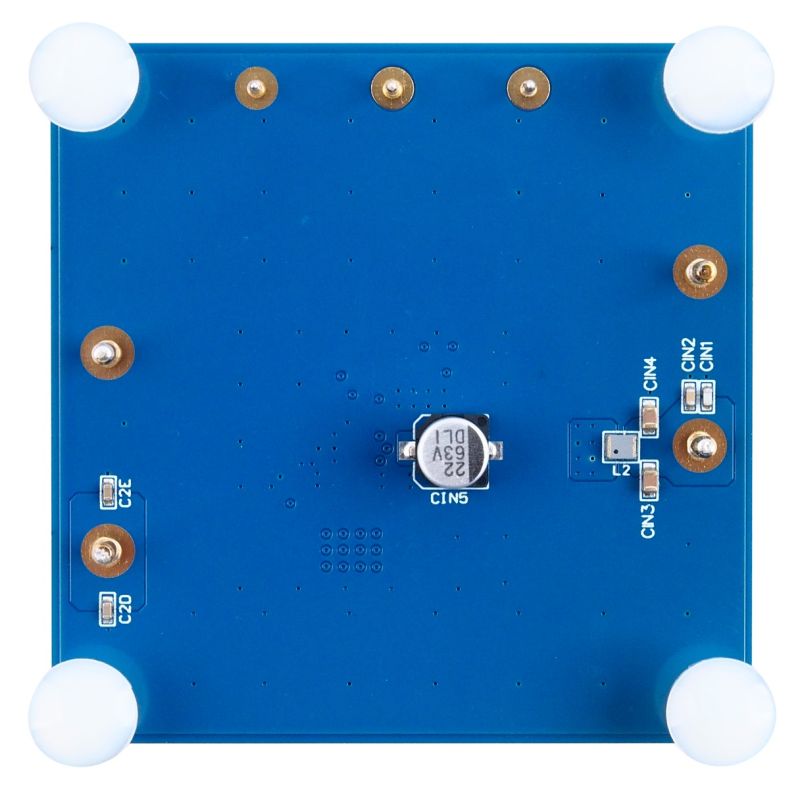

EVQ2183-QH-3001-00A

3A、6V、2.4MHz、FCCM模式、同步降压变换器评估板，符合 AEC-Q100认证

详情

EVQ2183-QH-3001-00A是用于展示变换器MPQ2183-3001-AEC1功能特性的评估板。这是一款内置功率 MOSFET的单片降压开关模式变换器。

MPQ2183-3001在 2.5V 至 6V 的输入电压 (V_IN) 范围内可提供高达3A 的输出电流(I_OUT) ，并具有出色的负载和线性调整率。其输出电压 (V_OUT) 最低可调至 0.6V。低压差(LDO)模式下可实现100%最大占空比。

该器件采用恒定导通时间 (COT) 控制以提供简单的控制环路和快速瞬态响应，并利用 V_IN 前馈技术在整个输入和负载范围内保持近乎恒定的开关频率 (f_SW) 。

其强制连续导通模式（FCCM）确保了稳定的开关频率 (f_SW) 和低输出纹波。

MPQ2183-3001通过开漏输出电源正常（PG）信号来指示软启动（SS）时间 (t_SS) 结束后的标称电压状态。当反馈（FB）电压( V_FB)达到基准电压(V_REF) 的 95.5% 时，PG 信号被拉高；当V_FB 降至 V_REF的 90% 时，PG 信号被拉低至 GND。

该器件全面的保护功能包括逐周期限流保护、短路保护（SCP）、可靠的过压保护（OVP）以及具有自动恢复功能的过温保护。

EVQ2183-QH-3001-00A为整装测试评估板。MPQ2183-3001采用 QFN-8 (1.5mm x 2mm) 封装，并符合 AEC-Q100 等级1 认证。

6V、1A 至 3A、2.4MHz同步降压变换器，带频谱扩展功能且符合 AEC-Q100认证

专为汽车应用而设计：
- 2.5V 至 6V 宽工作输入电压 (V_IN) 范围
- 引脚兼容系列器件：1A 至 3A 连续输出电流(I_OUT)范围
- ±1.5%全温反馈 (FB) 精度
- -40°C 至 +150°C 工作结温 (T_J)
- 符合 AEC-Q100 等级1认证
电池寿命长：
- 高级异步调制（AAM）模式，可提高轻载效率
- 21μA 睡眠模式静态电流(I_Q)
高性能，散热佳：
- 50mΩ 和26mΩ 内部 MOSFET
EMC/EMI性能优化：
- 强制连续导通模式(FCCM)下具有2.4MHz 开关频率 (f_SW)
- 频谱扩展（FSS）调制
- MeshConnect^TM 倒装芯片封装
占板尺寸和BOM优化：
- 内置功率 MOSFET
- 综合补偿网络
其他功能：
- 启用（EN）上电排序
- 电源正常 (PG) 指示
- 100% 占空比导通
- 外部软启动 (SS) 控制
- 输出放电
- 输出电压 (V_OUT )过压保护 (OVP)
- 带打嗝模式的短路保护 (SCP)
- 采用 QFN-8 (1.5mmx2mm) 封装
- 采用侧面镀锡封装
具备功能安全系统设计能力：
- 兼容MPSafe^TM ：提供功能安全支持文档
