详情

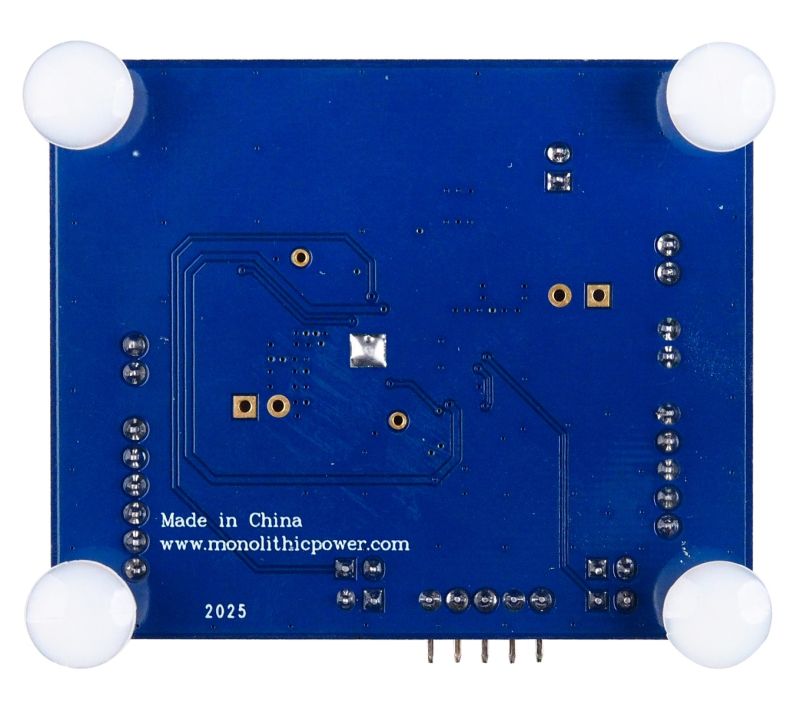

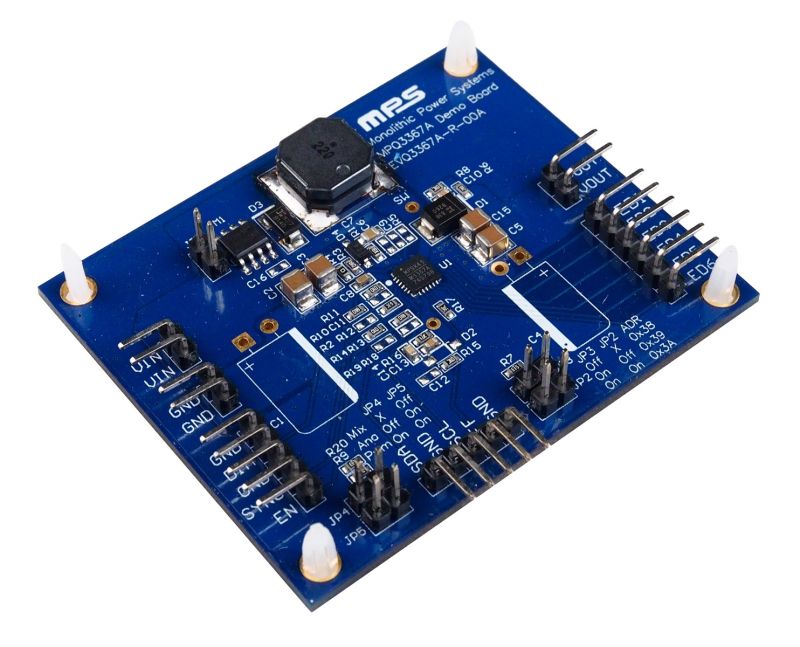

EVQ3367A-R-00A 是一款用于展示MPQ3367A性能的评估板。MPQ3367A 是一款具有6路电流源的升压变换器,专为驱动作为中小型液晶显示器 (LCD) 面板背光源的白光 LED (WLED)阵列而设计。
MPQ3367A采用峰值电流模式,提供脉宽调制 (PWM) 控制架构以调节升压变换器。6路电流源施加在 LED阴极上以调节 LED的亮度。MPQ3367A 可以将每个 LED 灯串上的电流调节至外部电流设置电阻器设定的值,灯串之间的电流匹配率达到 2.5%。
其低导通电阻 MOSFET 和低净空电压提高了效率。为方便使用,MPQ3367A 还提供标准 I2C 数字接口。开关频率 (fSW) 可通过电阻器、I2C 接口或外部时钟进行配置。
MPQ3367A 通过PWM 输入提供模拟调光、PWM 调光和混合调光模式。调光模式可以通过 I2C 接口或 MIX/AD 引脚进行选择。该器件还具有相移功能,可消除 PWM 调光中产生的噪声。
MPQ3367A全面的保护功能包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP) 和 LED 短路/开路保护,而且LED 电流在高温下会自动减少。MPQ3367A 采用 QFN-24 (4mmx4mm) 封装。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 5V 至 36V 工作输入电压 (VIN) 范围
- 6 通道,每通道最大 150mA电流
- 100mΩ、50V 内部 MOSFET
- 高达 2.2MHz 的可配置开关频率 (fSW)
- 外部同步开关功能
- 通过脉宽调制 (PWM) 输入实现多种调光模式:
- 直接 PWM 调光
- 模拟调光
- 混合调光,具有25% 或 12.5% 切换点
- PWM调光模式下,当fPWM≤200Hz时,调光比为15000:1
- 模拟调光模式下,通过 PWM 调光信号输入实现 200:1 调光比
- 出色的 EMI 性能
- 频谱扩展 (FSS)功能
- I2C 接口,3 个可选 IC 地址
- PWM 调光移相功能
- 2.5% 电流匹配度
- 逐周期电流限制
- VOUT 与VIN 断连功能
- LED电流在高温下自动减少
- LED 短路/开路保护
- 过流保护 (OCP)
- 过温保护 (OTP)
- 电感短路保护
- 可调 LED 短路保护阈值
- 可调过压保护 (OVP) 阈值
- 故障指示信号输出
- 采用 QFN-24 (4mmx4mm) 封装
- 符合 AEC-Q100 等级1认证
