EVQ3621-QQE-00A

EVQ3621-QQE-00A

48 通道、每通道最大 50mA、电流源 LED 驱动器评估板，具备独立模拟调光与 PWM 调光功能，符合 AEC-Q100 认证

详情

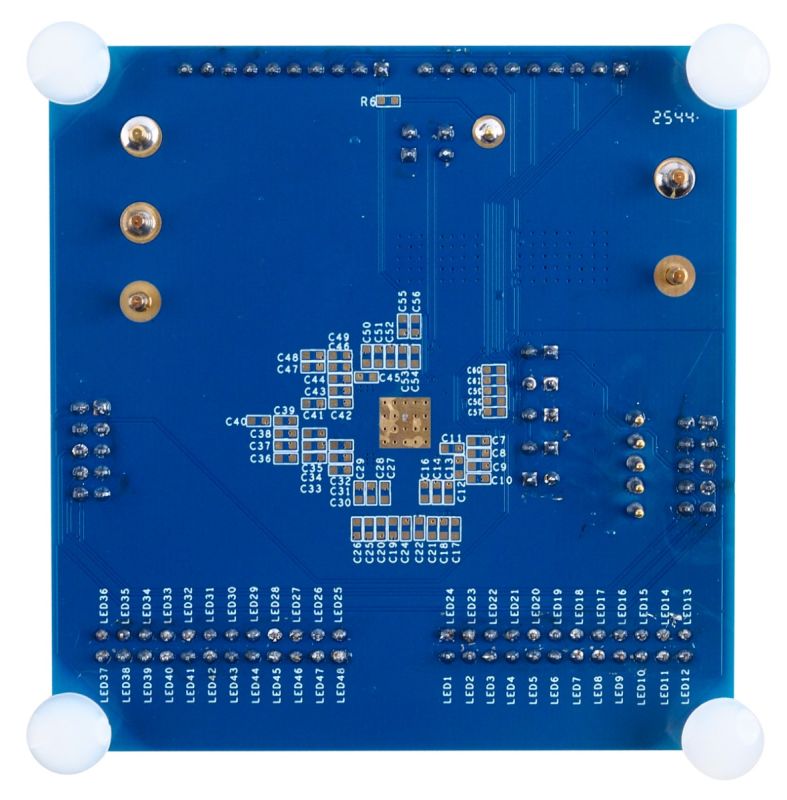

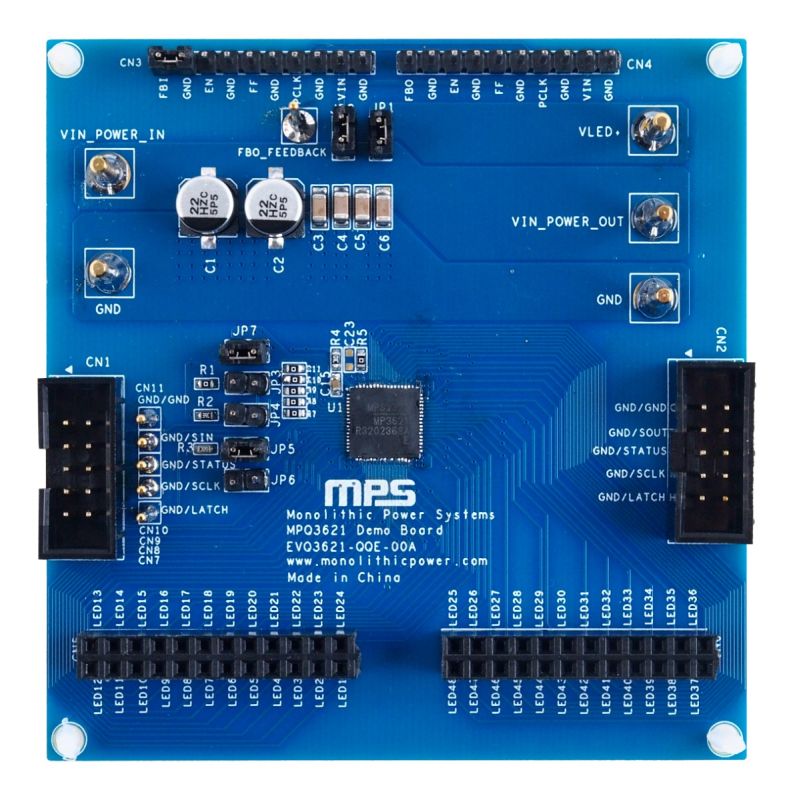

EVQ3621-QQE-00A是用于展示MPQ3621-AEC1功能的评估板。MPQ3621-AEC1 是一款 48 通道 LED 驱动器，它具备 12V 额定电压与每通道最大 50mA 的电流源，可在汽车 LCD 面板局部调光背光应用中驱动LED 阵列。

MPQ3621-AEC1利用低净空电压调节 LED 电流 (I_LEDx， x = 1–48)，并通过自适应电压反馈功能优化 LED 电压 (V_LEDx，x = 1–48), 从而提升整体系统效率。

MPQ3621-AEC1 通过串行外设接口(SPI)支持每通道独立 16 位脉宽调制（PWM）调光与 7 位模拟调光。

其可配置内部寄存器实现了应用的可靠性与灵活性，25MHz 串行接口时钟则确保了在菊花链应用中多个器件之间的高速数据传输。

该器件还集成多项保护功能，以确保运行安全。其保护模式包括 LED 开路保护、LED 短路保护以及过温保护（OTP）。所有故障状态均可通过串行接口读取。

MPQ3621-AEC1 采用 QFN-68（8mm × 8mm）封装，并通过 AEC-Q100 0 级认证。

评估所用产品

48 通道、每通道最大 50mA、电流源 LED 驱动器，具备独立模拟调光与 PWM 调光功能，符合 AEC-Q100 认证

产品特性和优势

内部 48 通道，每通道最大电流 50mA
12V额定电压
低压差（30mA 时 250mV）
独立16 位脉宽调制 (PWM) 调光
独立 7 位模拟调光
自适应电压反馈功能
25MHz 串行接口
支持多个 IC 的菊花链连接
通过调节LED 电流 (I_LEDx, 其中 x = 1–48) 斜率和相移改善 EMI
LED 短路保护
LED 开路保护
故障状态指示寄存器
采用 QFN-68 (8mm x 8mm) 封装
符合 AEC-Q100 0 级认证

正在供货产品型号

EVQ3621-QQE-00A

直接从MPS购买

标准定价

数量单价
1

¥518.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
