EVQ4110-J-1000-00A

20V、1A、低静态电流同步降压变换器评估板，符合 AEC-Q100 认证

详情

EVQ4110-J-1000-00A 评估板用于演示 MPQ4110GJ-1000-AEC1 的功能特性。MPQ4110GJ-1000-AEC1是一款集成上管和下管功率 MOSFET（分别为 HS-FET 和 LS-FET）的同步降压开关变换器。

MPQ4110-AEC1 采用峰值电流模式控制，可提供高达 1A 的高效率输出电流 (I_OUT) 。它支持3V 至 20V 的宽输入电压 (V_IN)范围，适用于各种汽车输入环境下的降压应用；而仅 1μA的关断模式静态电流 (I_Q)，则使其适合电池供电应用。

通过在轻载条件下降低开关频率(f_SW) 来减少开关损耗和栅极驱动损耗，MPQ4110-AEC1能够在宽负载范围内实现高功率转换效率。

该器件利用开漏电源正常 (PG) 信号来指示输出电压 (V_OUT)是否处于标称值的 95% 至 105% 范围内。它利用频率折返功能帮助防止启动期间电感电流 (I_L) 的失控，并通过过温关断保护来提供可靠的容错运行。

针对汽车冷启动条件，该器件还提供高占空比和低压差 (LDO) 模式。

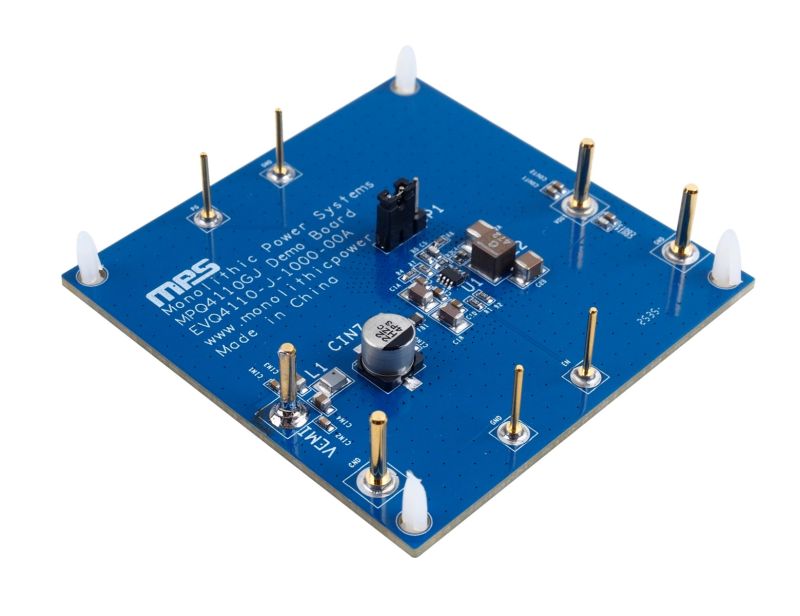

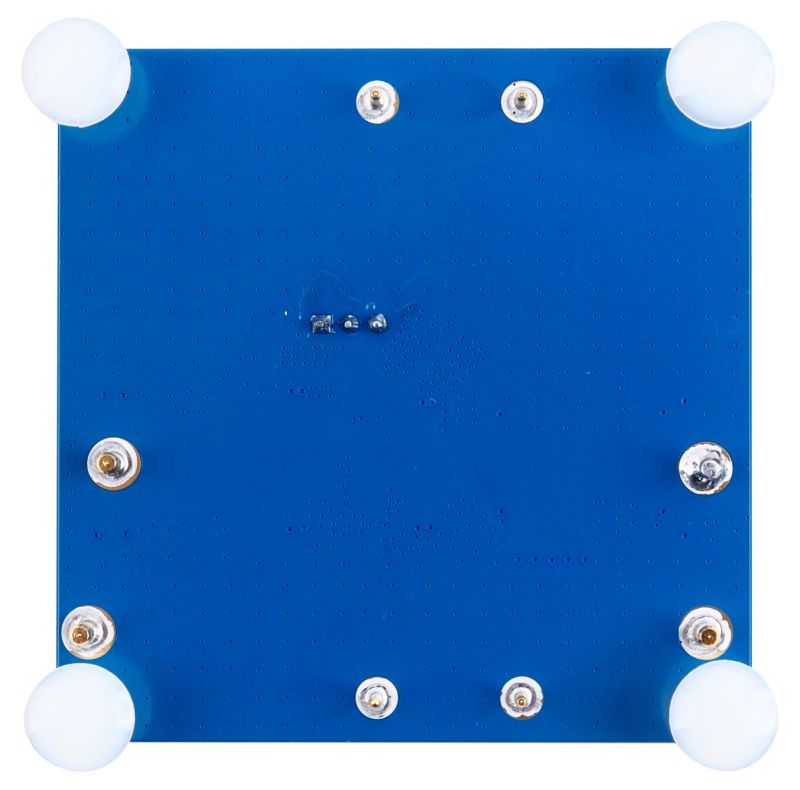

EVQ4110-J-1000-00A 为整装测试评估板。MPQ4110-AEC1 采用节省空间的 TSOT23-8 封装，并符合 AEC-Q100 等级 1 认证。

评估所用产品

20V、0.5A 至 1A、低静态电流同步降压变换器，符合 AEC-Q100 认证

专为汽车应用设计：
- 3V 至 20V 宽工作输入电压 (V_IN) 范围
- 支持 3V 冷启动条件
- 引脚兼容系列器件：支持 0.5A 至 1A 连续输出电流 (I_OUT)
- 45ns最小导通时间 (t_{ON_MIN}) ，35ns最小关断时间(t_{OFF_MIN})
- 工作结温(T_J)范围：-40°C 至 +150°C
电池寿命长：
- 1μA 关断电流 (I_SHDN)
- 20μA 睡眠模式静态电流
- 高级异步调制 (AAM) 模式可提高轻载效率
- 集成 370mΩ 上管 MOSFET (HS-FET) 和 265mΩ 下管 MOSFET (LS-FET)
EMC/EMI 性能优化：
- 符合 CISPR 25 Class 5 标准
- 频谱扩展 (FSS) 调制
- 最高 2.2MHz 的固定开关频率 (f_SW)
其他特性：
- 电源正常 (PG) 指示输出
- 带打嗝模式的过流保护 (OCP)
- 固定输出电压(V_OUT) 选项：1V、1.8V、2.5V、3V、3.3V、3.8V 或 5V
- 最低 0.8V的可调 V_OUT
- 采用 TSOT23-8 封装
- 符合 AEC-Q100 等级 1 认证
支持功能安全系统设计：
- 兼容MPSafe^TM，可提供功能安全支持文档
