EVQ4232-VE-00A

EVQ4232-VE-00A

带4个集成 MOSFET 和I²C 接口的 6A升降压变换器评估板，符合 AEC-Q100 认证

详情

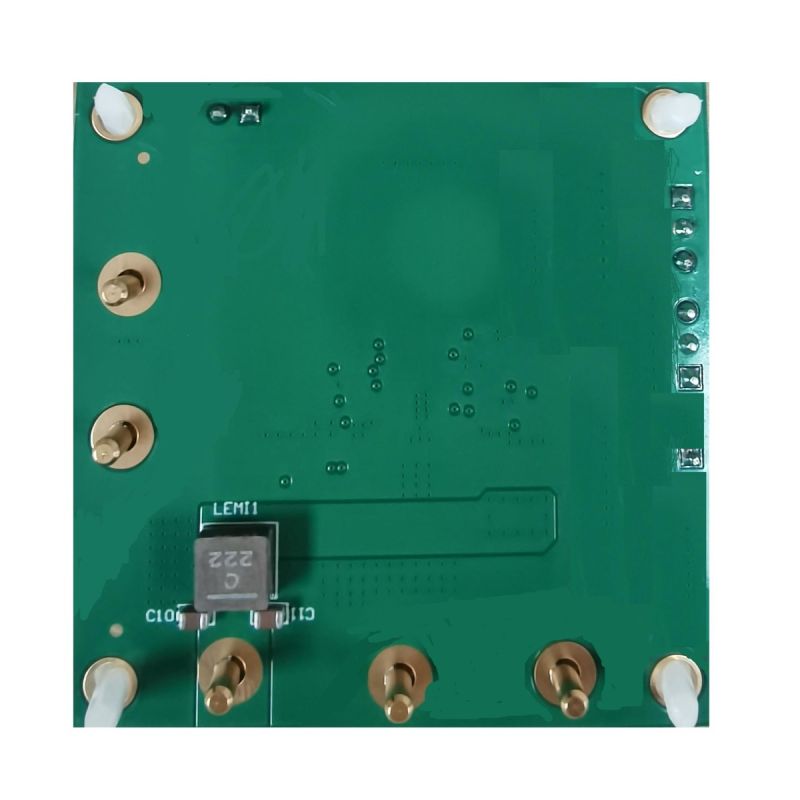

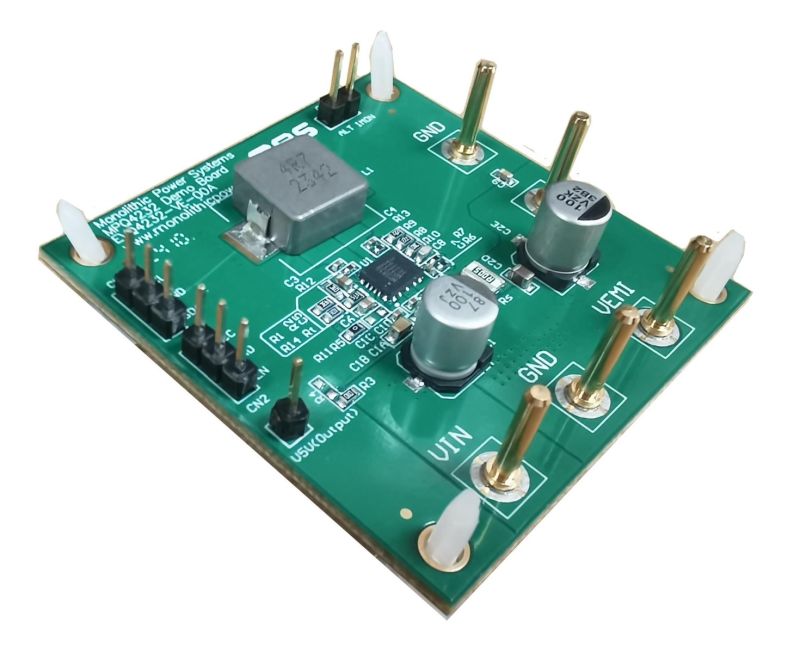

EVQ4232-VE-00A 是用于展示 MPQ4232-AEC1 功能的评估板。MPQ4232-AEC1 是一款集成 MOSFET 的同步四开关升降压变换器。该器件可提供高达 6A 的输出电流 (I_OUT)，并可在一定的输入电源范围内实现出色的效率。

MPQ4232-AEC1 专为 USB 供电(PD) 和无线充电应用而设计。它可以通过 I²C接口与外部 PD 控制器或无线充电控制器配合使用。

MPQ4232-AEC1 采用侧面镀锡的小尺寸 QFN-19 (4mmx5mm) 封装。建议在对 EVQ4232-VE-00A 进行任何更改之前首先阅读 MPQ4232-AEC1 数据手册。

评估所用产品

产品特性和优势

带4个集成 MOSFET 的 6A 升降压变换器
4.3V 至 22V 工作输入电压 (V_IN) 范围，并具有 36V 耐压 V_IN
24V 输入过压 (OV) 关断保护
1V 至 22V 输出电压 (V_OUT) 范围
I²C可配置参考电压 (V_REF) 范围：0.1V 至 2.147V，分辨率为 1mV
峰值效率高达 98.82%
集成 5V/60mA 低压差 (LDO) 稳压器，可为外部微控制器单元 (MCU) 供电
通过工厂微调可选择输入或输出恒流 (CC) 限制，精度为 5%
精确的输出电流 (I_OUT) 监控器
可选 280kHz、420kHz、600kHz 或 1MHz 开关频率 (f_SW)，并具有频谱扩展 (FSS)功能
可选自动脉冲频率调制 (PFM) 或脉宽调制 (PWM) 模式和强制 PWM 模式
通过ADDR 引脚和 I²C寄存器支持可配置 I²C从地址
线路压降补偿
I²C、告警和一次性可编程 (OTP) 存储器
启用 (EN) 关断被动放电
采用侧面镀锡的 QFN-19 (4mmx5mm) 封装
符合 AEC-Q100 等级1认证

正在供货产品型号

EVQ4232-VE-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
