详情

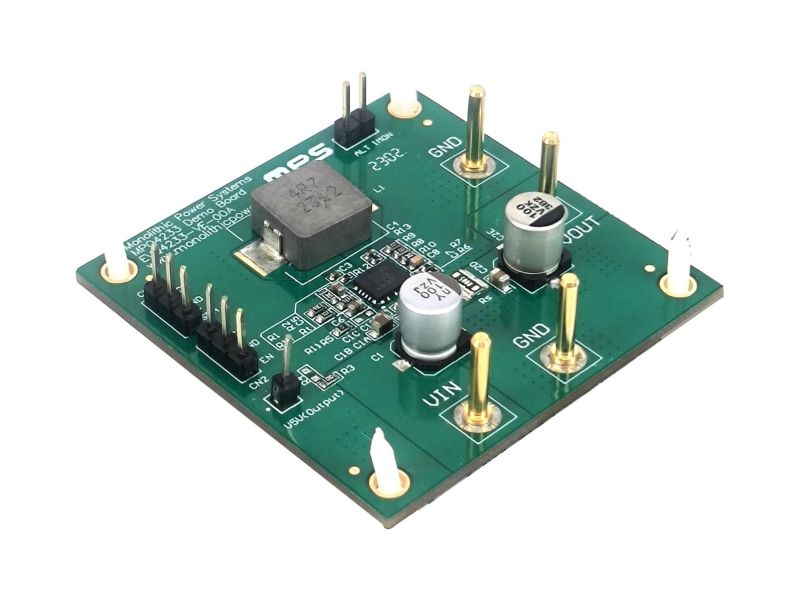

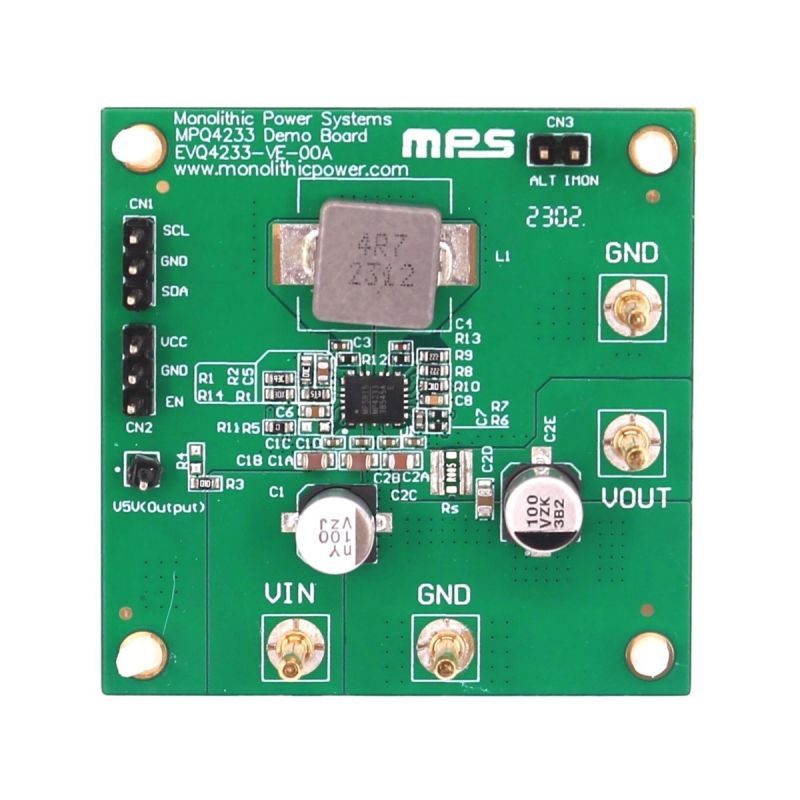

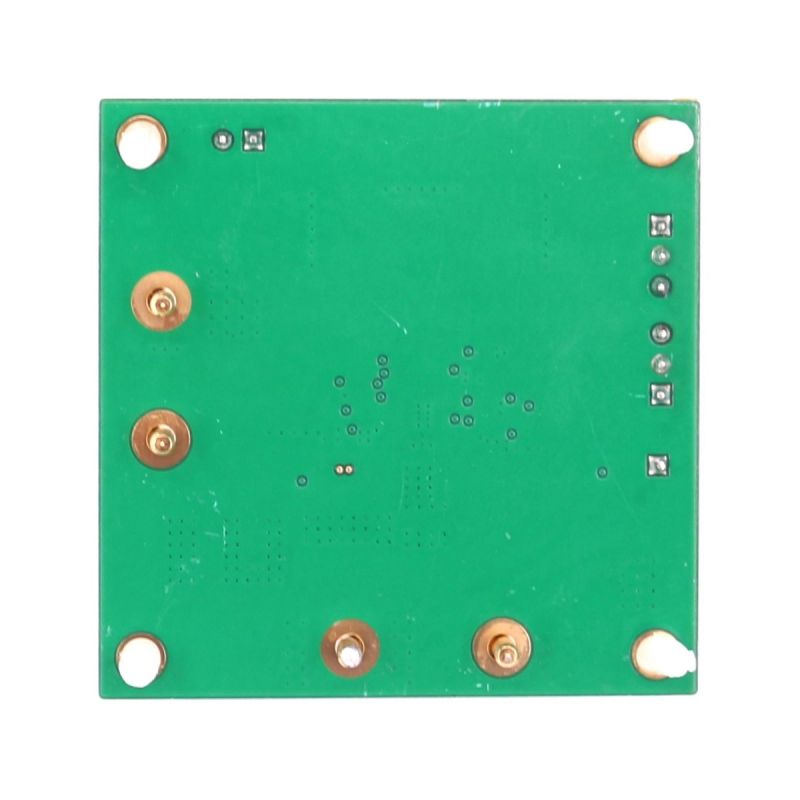

EVQ4233-VE-00A 评估板用于演示 MPQ4233 的功能特性。MPQ4233 是一款集成 MOSFET 的四开关同步升降压变换器。在特定输入电压 (VIN) 范围内,该器件可提供高达 3A 的输出电流(IOUT),并实现出色的效率。
MPQ4233 专为 USB 供电 (PD) 和无线充电应用设计,可通过 I2C接口与外部 PD 控制器或无线充电控制器协同工作。
MPQ4233 采用小尺寸、侧面镀锡的 QFN-19 (4mm × 5mm) 封装。在对 EVQ4233-VE-00A 进行任何更改之前,建议首先阅读 MPQ4233 数据手册。
-
显示更多
显示较少
产品特性和优势
- 集成四个 MOSFET 的 3A 升降压变换器
- 4.3V 至 22V 工作输入电压 (VIN) 范围,36V VIN耐受电压
- 24V 输入过压保护 (OVP)
- 1V 至 22V 输出电压 (VOUT) 范围
- I2C可配置参考电压(VREF) 范围: 0.1V 至 2.147V,1mV分辨率
- 峰值效率高达 98.82%
- 集成 5V/60mA 低压差 (LDO) 稳压器,可为外部微控制器 (MCU) 供电
- 可选输入或输出恒流 (CC) 限值,出厂校准精度达 5%
- 高精度输出电流(IOUT)监控
- 可选 280kHz、420kHz 或 600kHz 开关频率 (fSW),带频谱扩展 (FSS)功能
- 可选自动脉冲频率调制 (PFM)/脉宽调制 (PWM) 模式和强制 PWM (FPWM) 模式
- 支持通过 ADDR 引脚和 I2C 寄存器配置 I2C目的设备地址
- 线路压降补偿
- 支持I2C接口、告警功能及一次性可编程 (OTP) 存储器
- 使能 (EN) 关断时支持被动放电
- 采用侧面镀锡的 QFN-19 (4mm × 5mm) 封装
- 符合 AEC-Q100 等级 1 认证
