详情
EVQ4314-R-01A 是用于展示 MPQ4314 功能的评估板。MPQ4314 是一款频率可调的同步降压开关稳压器,它内部集成上下管功率 MOSFET(HS-FET 和 LS-FET),可提供高达 4A 的高效率输出电流 (IOUT),并通过电流模式控制实现快速环路响应。
MPQ4314 具有 3.3V 至 45V 的宽输入电压 (VIN) 范围,可适应汽车输入环境中的各种降压应用,其 1.7μA 的关断模式静态电流允许该器件用于电池供电应用。MPQ4314 通过在轻载条件下降低开关频率 (fSW) 以降低开关和栅极驱动损耗,从而在宽负载范围内实现高功率转换效率。
MPQ4314 具有的频率折叠功能可以防止启动期间电感电流过冲,而过温关断保护则保证了器件操作的可靠性与容错性。MPQ4314 还为汽车冷车启动条件提供高占空比和低压差 (LDO) 模式。

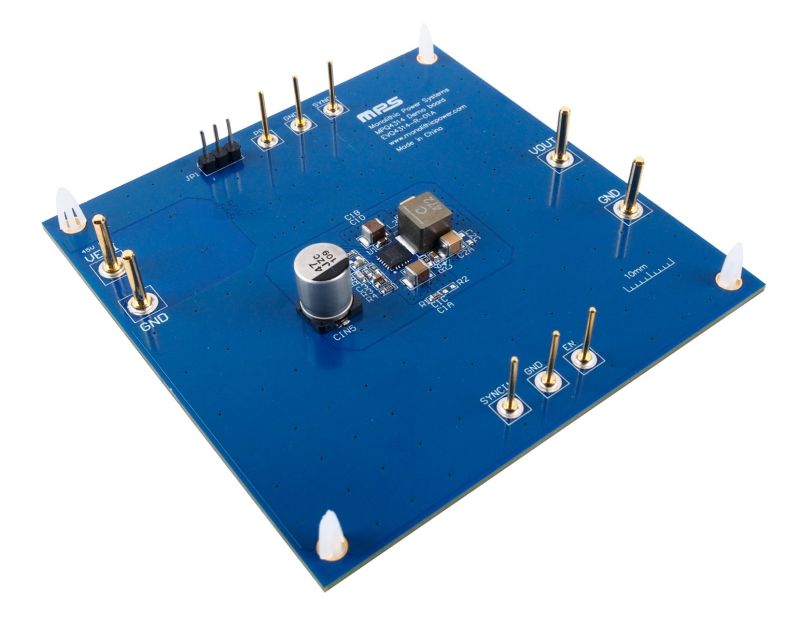

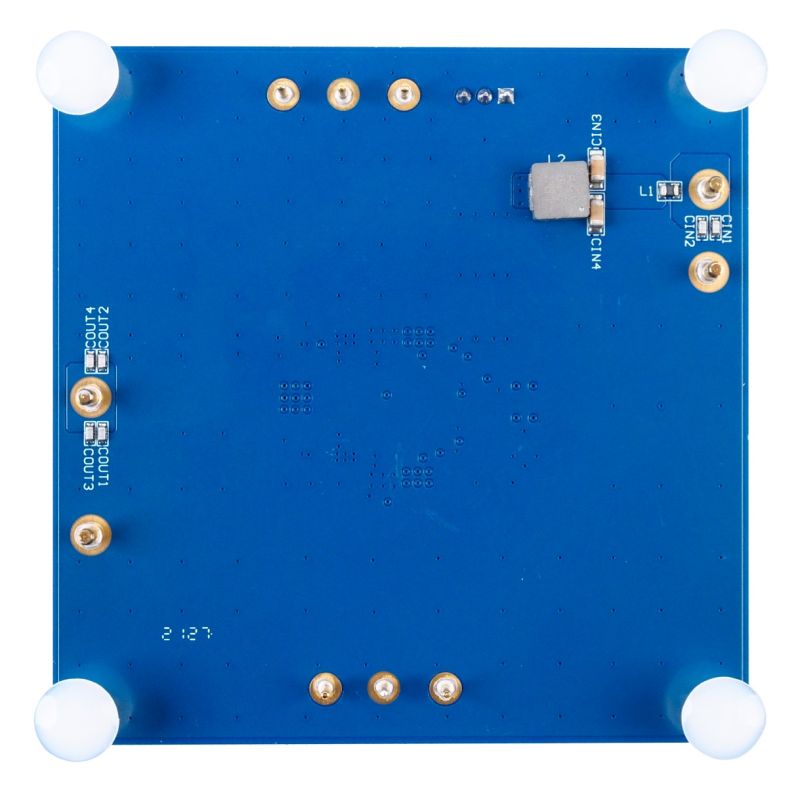

EVQ4314-R-01A 为整装测试板。MPQ4314-AEC1 采用侧面镀锡的 QFN-20 (4mmx4mm) 封装,符合 AEC-Q100 等级 1 认证。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 3.3V 至 45V 的宽工作输入电压 (VIN) 范围
- 4A 连续输出电流 (IOUT)
- 1.7μA 低关断电流
- 18μA 休眠模式静态电流 (IQ)
- 内置 48mΩ 上管 MOSFET (HS-FET) 和 20mΩ 下管 MOSFET (LS-FET)
- 适用于汽车电池应用的 350kHz 至 1000kHz 可调开关频率 (fSW)
- 外部时钟同步
- 异相同步时钟输出
- 3V 固定输出电压
- 频谱扩展 (FSS) 功能以降低 EMI
- 对称 VIN 以降低 EMI
- 电源正常 (PG) 输出指示
- 外部软启动 (SS)
- 100ns 最短导通时间 (tON_MIN)
- 可选高级异步调制 (AAM) 模式或强制连续导通模式 (FCCM)
- 低压差 (LDO) 模式
- 打嗝模式过流保护 (OCP)
- 采用 QFN-20 (4mmx4mm) 封装
