EVQ4331-J-1000-00A

36V、1A、低静态电流、同步降压变换器评估板，符合 AEC-Q100 认证

详情

EVQ4331-J-1000-00A是用于演示MPQ4331-1000-AEC1性能的评估板。MPQ4331-1000-AEC1是一款集成内部上下管功率 MOSFET（分别为 HS-FET 和 LS-FET）的同步降压开关变换器。

该器件采用峰值电流模式控制，可提供1A 高效率输出电流 (I_OUT) 。其3V 至 36V 的宽输入电压 (V_IN) 范围和 40V 负载突降耐受能力适用于汽车输入环境中的各种降压应用，而1μA 的关断模式静态电流则使之适用于电池供电应用。

MPQ4331-1000-AEC1通过在轻载条件下降低开关频率(f_SW) 来减少开关和栅极驱动损耗，从而实现宽负载范围内的高功率转换效率。

它还通过开漏电源正常 (PG) 信号来指示输出是否在其标称电压的 95% 至 105% 范围内。

MPQ4331-1000-AEC1利用频率折返功能来帮助防止启动期间电感电流 (I_L) 的失控，并通过过温关断保护实现可靠的容错运行。

此外，它还具备高占空比和低压差 (LDO) 模式，可适应汽车冷启动条件。

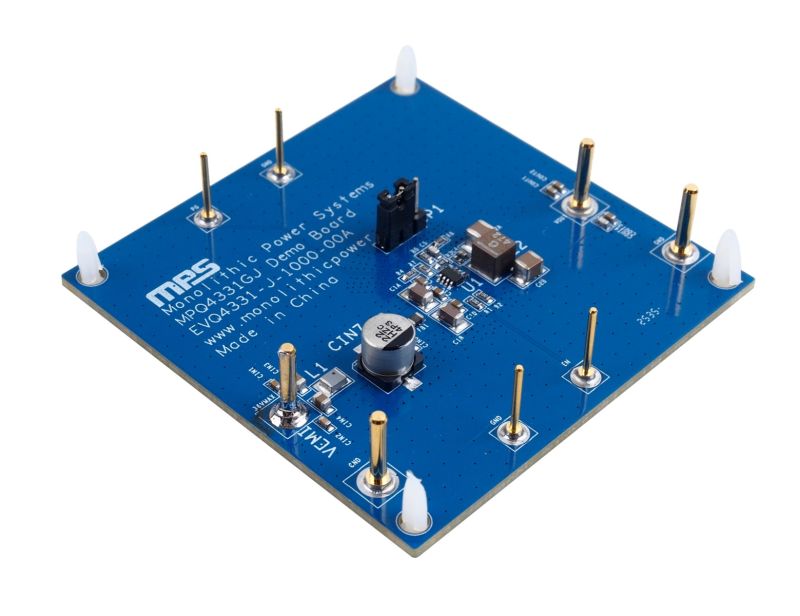

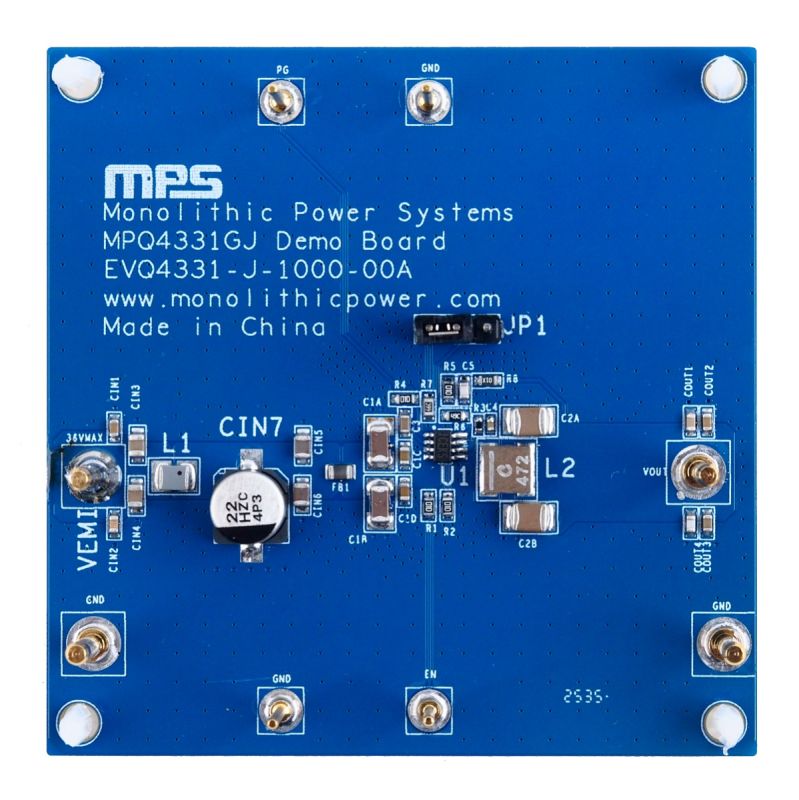

EVQ4331-J-1000-00A为整装测试评估板。MPQ4331-1000-AEC1采用节省空间的 TSOT23-8 封装。

36V、0.5A 至 1A、低静态电流、同步降压变换器，符合 AEC-Q100 认证

专为汽车应用设计：
- 可承受 40V 负载突降
- 3V 至 36V 宽工作输入电压 (V_IN)范围
- 支持 3V 冷启动
- 引脚兼容系列器件，可提供 0.5A 至 1A 连续输出电流(I_OUT)
- 45ns 最小导通时间(t_{ON_MIN}) 和 35ns 最小关断时间 (t_{OFF_MIN})
- -40°C 至 +150°C 工作结温 (T_J)范围
- 符合 AEC-Q100 等级1 认证
电池寿命长：
- 1μA 关断电流 (I_SD)
- 20μA 休眠模式静态电流
- 通过高级异步调制 (AAM) 模式提高轻载效率
- 集成370mΩ 上管MOSFET（HS-FET）和265mΩ下管 MOSFET（LS-FET）
EMC/EMI 性能优化：
- 符合CISPR 25 Class 5标准
- 频谱扩展 (FSS) 调制
- 高达 2.2MHz 的固定开关频率 (f_SW)
其他特性：
- 电源正常 (PG) 指示输出
- 带打嗝模式的过流保护 (OCP)
- 固定输出选项：1V、1.8V、2.5V、3V、3.3V、3.8V 和 5V
- 最低 0.8V的可调输出电压
- 采用 TSOT23-8 封装
- 符合 AEC-Q100 等级1 认证
支持功能安全系统设计：
- 兼容 MPSafe^TM：提供功能安全支持文档
