36V、3A、低静态电流、同步降压变换器评估板

Datasheet

详情

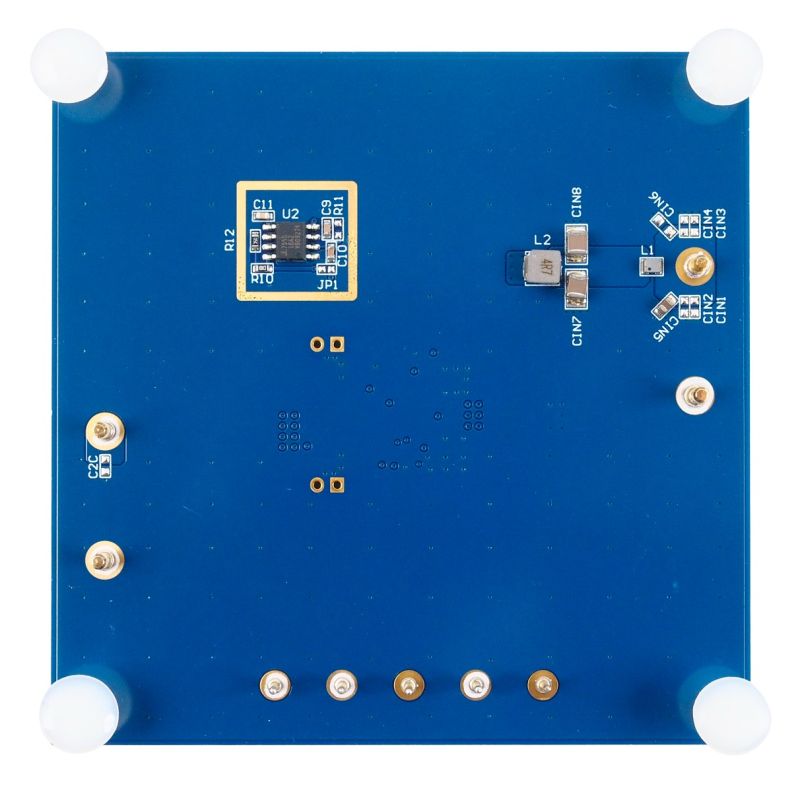

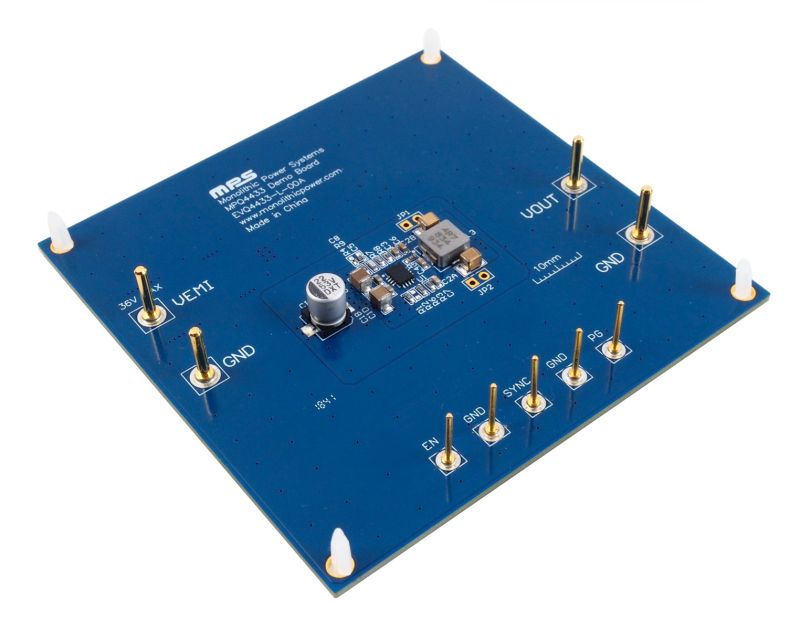

EVQ4433-L-00A 是用于展示 MP4433 和 MPQ4433 功能的评估板。MPQ4433 是一款频率可调（350kHz 至 2.5MHz）的同步降压开关稳压器，它内置上下管功率 MOSFET（分别为 HS-FET 和 LS-FET），并通过电流模式控制提供高达 3A 的高效率输出电流 (I_OUT) 以实现快速环路响应。

MPQ4433 采用高级异步调制 (AAM) 模式，在轻载条件下可通过降低开关频率 (f_SW) 来降低开关和栅极驱动损耗，从而提高轻载效率。

EVQ4433-L-00A 是一款整装测试评估板，它在 5V 至 36V 工作输入电压 (V_IN) 范围内可提供高达 3A 的负载电流，并产生 5V 输出电压 (V_OUT)。

评估所用产品

MPQ4433

工业级 36V、3A、低静态电流同步降压变换器，符合 AEC-Q100 认证

产品特性和优势

5V 至 36V 宽输入工作电压 (V_IN) 范围
3A 连续输出电流 (I_OUT)
1μA 低关断模式电流
10μA 睡眠模式静态电流
集成90mΩ 上管 MOSFET (HS-FET) 和 40mΩ 下管 MOSFET (LS-FET)
350kHz 至 2.5MHz 可调开关频率 (f_SW)
外部时钟同步
可选同相或 180° 异相
电源正常 (PG) 指示
可调软启动时间
80ns 最短导通时间
可选强制连续导通模式 (FCCM) 和高级异步调制 (AAM) 模式
低压差模式
具有谷值电流检测功能和打嗝模式的过流保护 (OCP)
过温关断保护
采用 QFN-16 (3mmx4mm) 封装
采用侧面镀锡封装
符合AEC-Q100 等级1认证

正在供货产品型号

EVQ4433-L-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
