详情

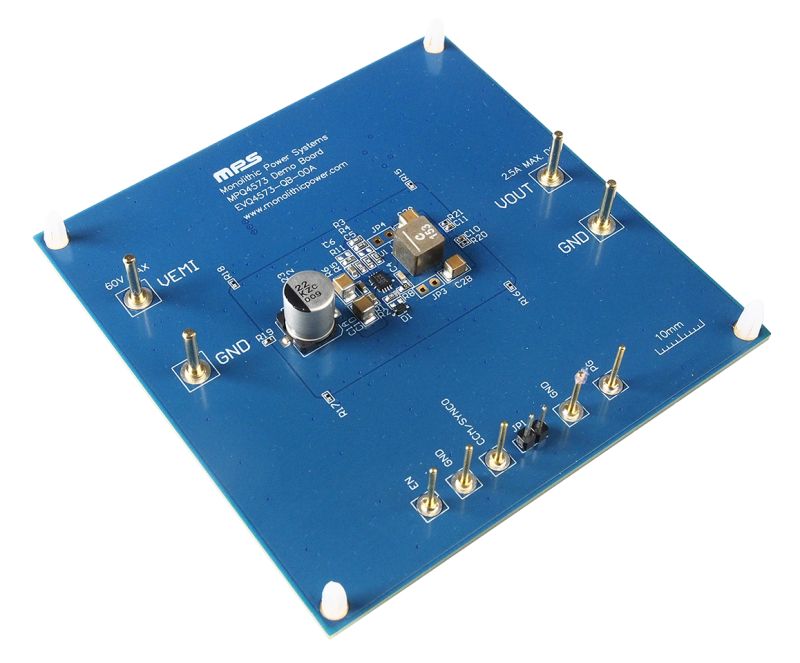

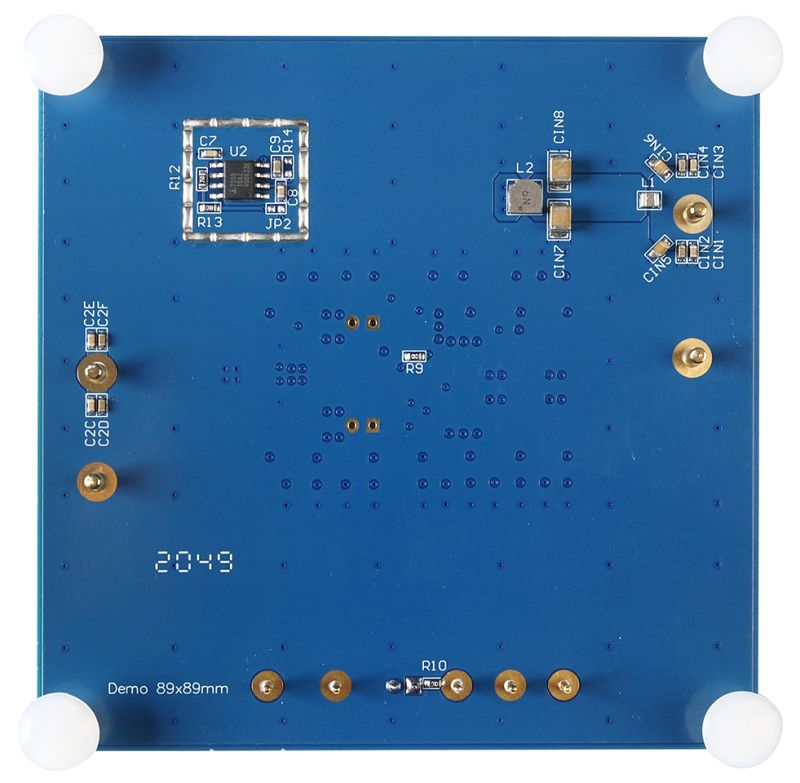

EVQ4573-QB-00A 是用于展示 MPQ4573-AEC1 功能的评估板。MPQ4573-AEC1 是一款全集成定频同步降压变换器。它在峰值电流控制模式下可实现高达 2.5A 的连续输出电流 (IOUT),具有出色的瞬态响应。
该器件采用高级异步调制 (AAM) 模式,通过在轻载模式下降低频率来降低开关和栅极驱动器损耗,从而实现高效率。
EVQ4573-QB-00A 为整装测试评估板,可在 5V 至 60V 的宽输入电压 (VIN) 范围内产生高达 5V 的输出电压 (VOUT) 和高达 2.5A 的负载电流。
MPQ4573-AEC1 采用 QFN-12 (2.5mmx3mm) 封装。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 5V 至 60V 宽输入工作电压 (VIN) 范围
- 2.5A 连续输出电流 (IOUT)
- 高效率同步模式控制
- 内部集成 250mΩ/45mΩ 功率 MOSFETs
- 可调开关频率 (fSW) 高达 2.2MHz
- 180° 异相同步时钟(SYNCO)
- 40μA 静态电流 (IQ)
- 2μA 低关断模式电流
- 反馈 (FB) 误差:室温下为 1%, -40°C 至 +125°C 全温范围内为 2%
- 轻载条件下可选高级异步调制 (AAM) 模式或强制连续导通模式 (FCCM)
- 0.45ms 内部软启动 (SS)
- 远程使能 (EN) 控制
- 电源正常 (PG) 输出指示功能
- 低压差 (LDO) 模式
- 过流保护 (OCP)
- 带打嗝模式的短路保护 (SCP)
- VIN 欠压锁定 (UVLO) 保护
- 过温关断保护(OTP)
- 采用 QFN-12 (2.5mmx3mm) 封装
- 采用侧面镀锡封装
- 符合 AEC-Q100 等级 1 认证
