EVQ4589-QVE-00A

EVQ4589-QVE-00A

90V、0.8A、9μA I_Q同步降压 DC/DC 变换器评估板

详情

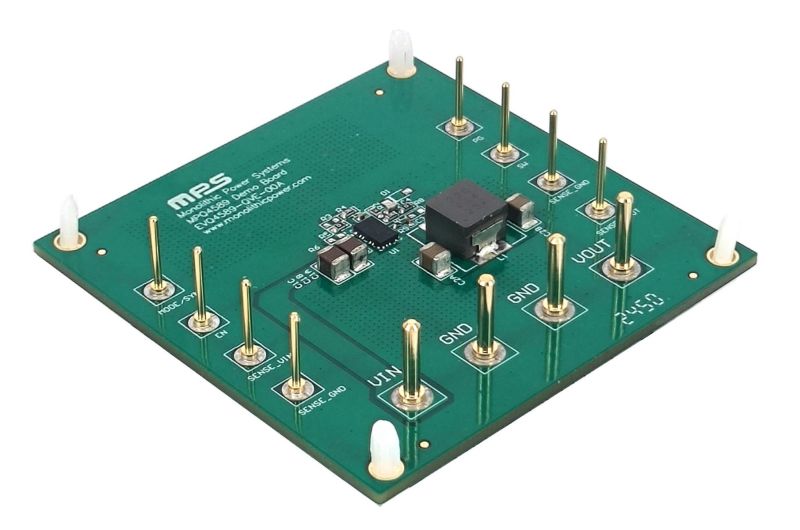

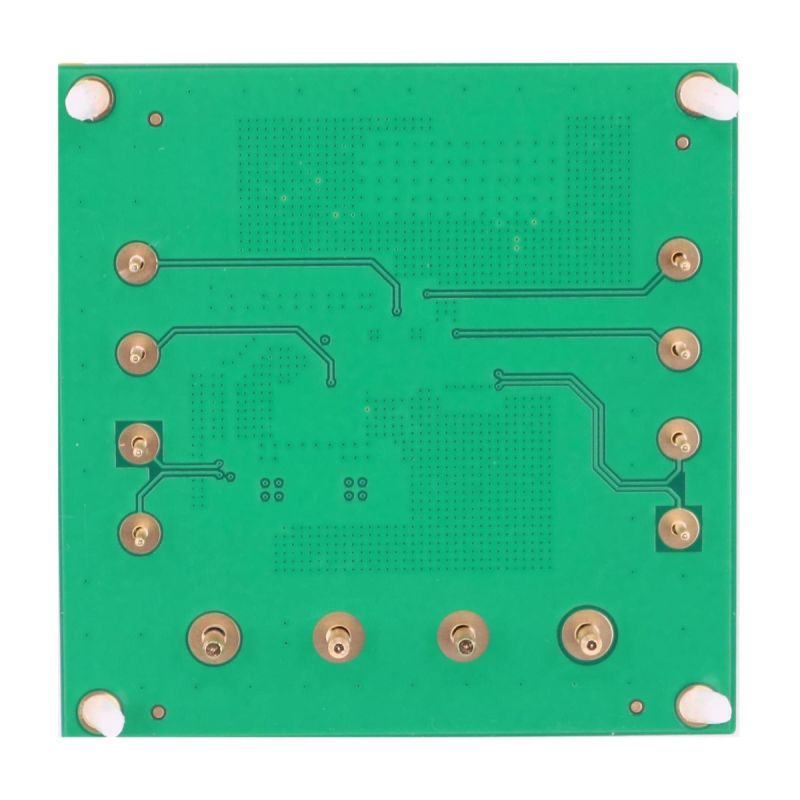

EVQ4589-QVE-00A是用于演示MPQ4589-AEC1功能特性的评估板。MPQ4589-AEC1 是一款集成了上管/下管 MOSFET（HS-FET / LS-FET）的同步降压变换器。该器件具有9μA静态电流(I_Q)，采用内部补偿设计，可支持高达 0.8A 的输出电流 (I_OUT) 。

MPQ4589-AEC1通过轻载下的节能模式 (PSM) 和低静态电流( I_Q )来降低开关损耗和栅极驱动损耗，从而实现宽负载范围内的高功率转换效率。

在轻载条件下，拉高 MODE/SYNC 引脚可进入强制连续导通模式 (FCCM)，从而实现更小的输出电压(V_OUT) 纹波。在所有负载条件下，该器件的开关频率 (f_SW)均固定为 400kHz。

该器件全面的保护功能包括过流保护 (OCP)、带打嗝模式的短路保护 (SCP)、输出过压保护 (OVP) 以及过温保护 (OTP)。

MPQ4589-AEC1 采用 QFN-19 (3mmx5mm) 封装，并符合 AEC-Q100 等级1 认证。

评估所用产品

MPQ4589GQVE-AEC1

90V、0.8A、9μAI_Q同步降压 DC/DC 变换器，符合 AEC-Q100 认证

产品特性和优势

4.5V至 90V 输入电压 (V_IN) 范围
9μA 静态电流 (I_Q)
400kHz 固定开关频率 (f_SW)，带频率抖动功能
可选节能模式 (PSM) / 强制连续导通模式 (FCCM)
0.8V至 35V 输出电压 (V_OUT)范围
结温 (T_J) = 25°C时，具有±1%反馈 (FB) 基准精度
支持通过微调实现 5V/12V V_OUT 的内部 FB 电阻分压
输出过压保护 (OVP) 和使能 (EN) 关断期间支持 V_OUT放电功能
170mΩ/300mΩ 内部 MOSFET
电源正常 (PG) 指示
V_BIAS ≥ 4.25V 时，VCC 电压 (V_CC)由 BIAS (V_BIAS) 提供以实现高效率
内部环路补偿和软启动 (SS)
输出过流保护 (OCP)、过压保护 (OVP) 及过温关断保护
采用侧面镀锡的 QFN-19 (3mm x 5mm) 封装
符合 AEC-Q100 等级1 认证

正在供货产品型号

EVQ4589-QVE-00A

直接从MPS购买

标准定价

数量单价
1

¥169.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。
