EVQ5073-G-00A

EVQ5073-G-00A

具有可调限流功能的5.5V、2A、低导通电阻 R_DS(ON) 负载开关评估板，符合 AEC-Q100 认证

Datasheet

详情

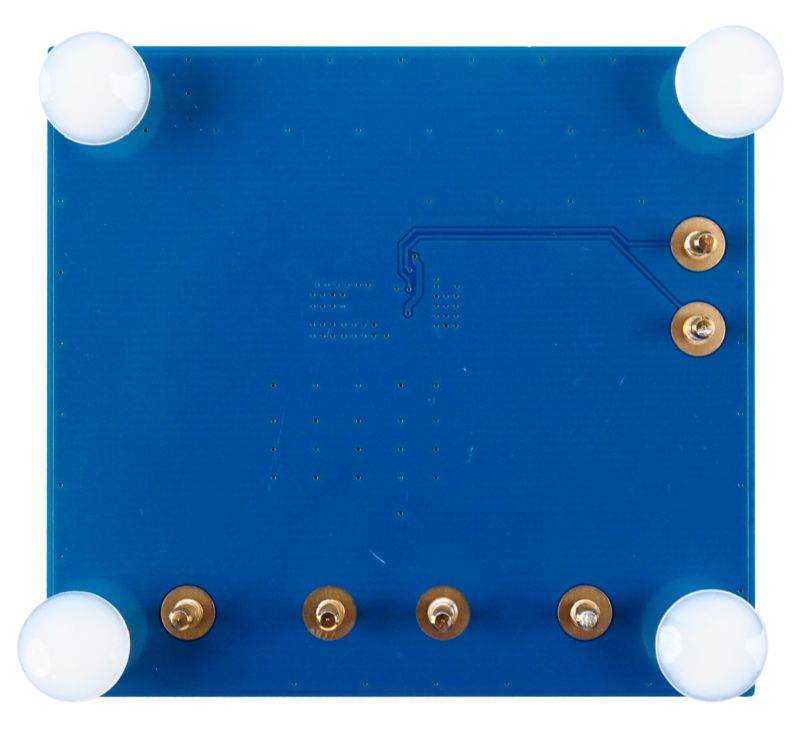

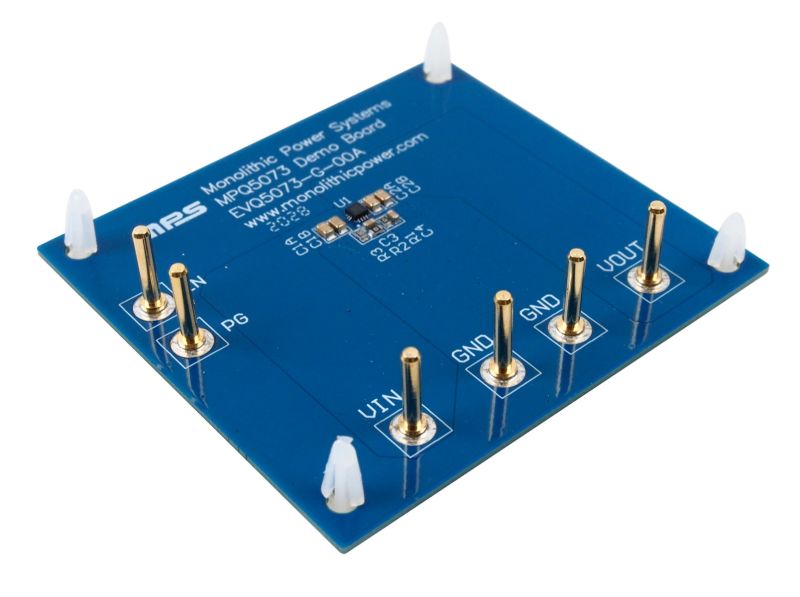

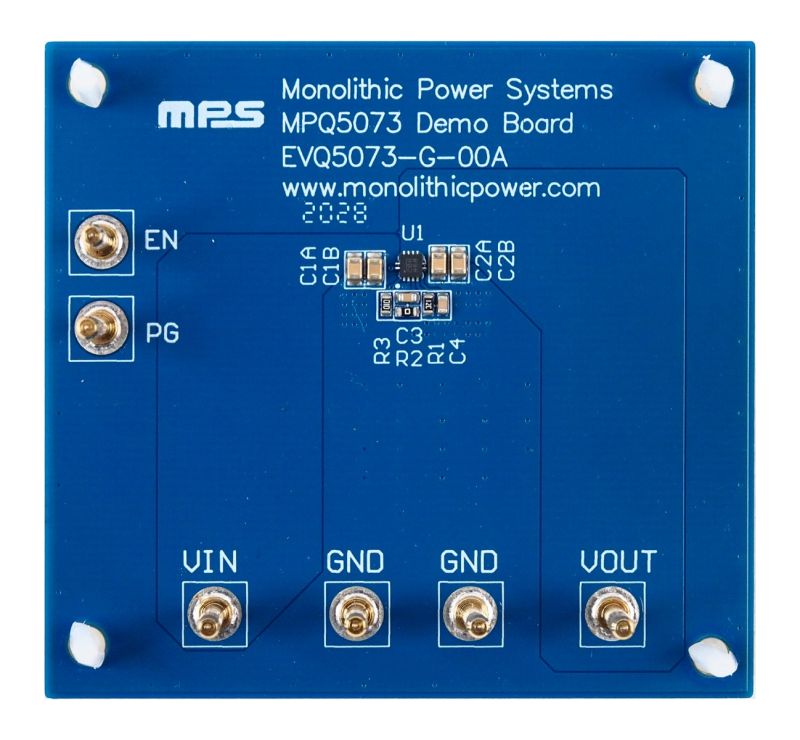

EVQ5073-G-00A 是用于展示 MPQ5073 功能的评估板。MPQ5073是一款具有限流功能的低导通电阻 (R_DS(ON))负载开关。

MPQ5073 能够提供 2A的负载保护，并支持 0.5V 至 5.5V 的输入电压 (V_IN) 范围。它采用具有低导通电阻（R_DS(ON)）的超小尺寸封装，可为笔记本电脑、平板电脑和其他便携式设备应用提供高效率且节省空间的解决方案。

MPQ5073通过采样 MOSFET 拓扑实现输出（源）最大负载的限流功能。限流幅度由 ILIM 引脚与地 (GND) 之间的外部电阻控制。

EVQ5073-G-00A 可在 0.5V 至 5.5V 的工作 V_IN 范围内提供2A 连续负载电流。

MPQ5073 采用 QFN-12 (2mmx2mm) 封装。

评估所用产品

汽车级、具有可编程限流功能的 5.5、2A 低导通阻抗负载开关

产品特性和优势

集成 50mΩ 低导通电阻 (R_DS(ON) ) MOSFET
可调启动斜率
宽输入电压 (V_IN) 范围：0.5V 至 5.5V
关断电流：<1μA
5A 可调限流值
电源正常输出指示
输出放电功能
使能 (EN) 引脚
短路保护 (SCP) 响应时间：<200ns
热保护功能
采用节省空间的小尺寸 QFN-12 (2mmx2mm) 封装
符合AEC-Q100 等级1认证

正在供货产品型号

EVQ5073-G-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥356.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
