EVQ5077A-G-01A

EVQ5077A-G-01A

具有可配置电流的5.5V、7A、低 R_DS(ON)负载开关评估板，符合 AEC-Q100认证

Datasheet

详情

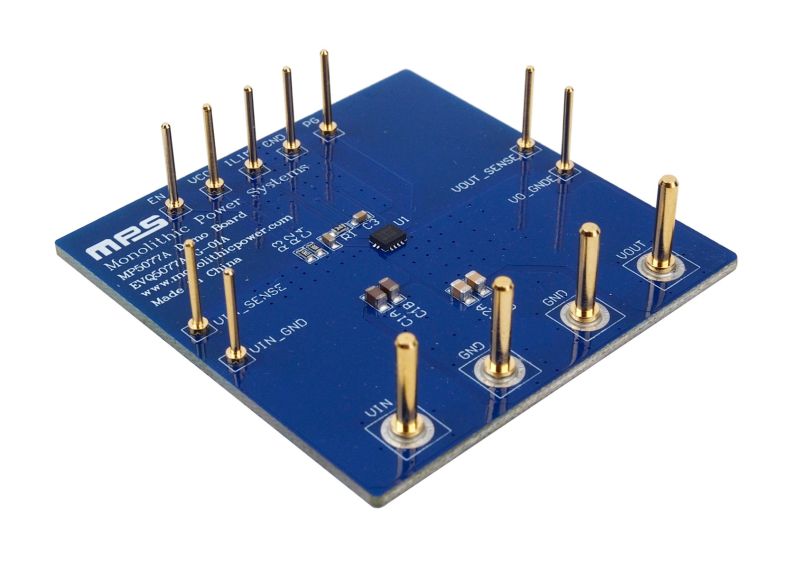

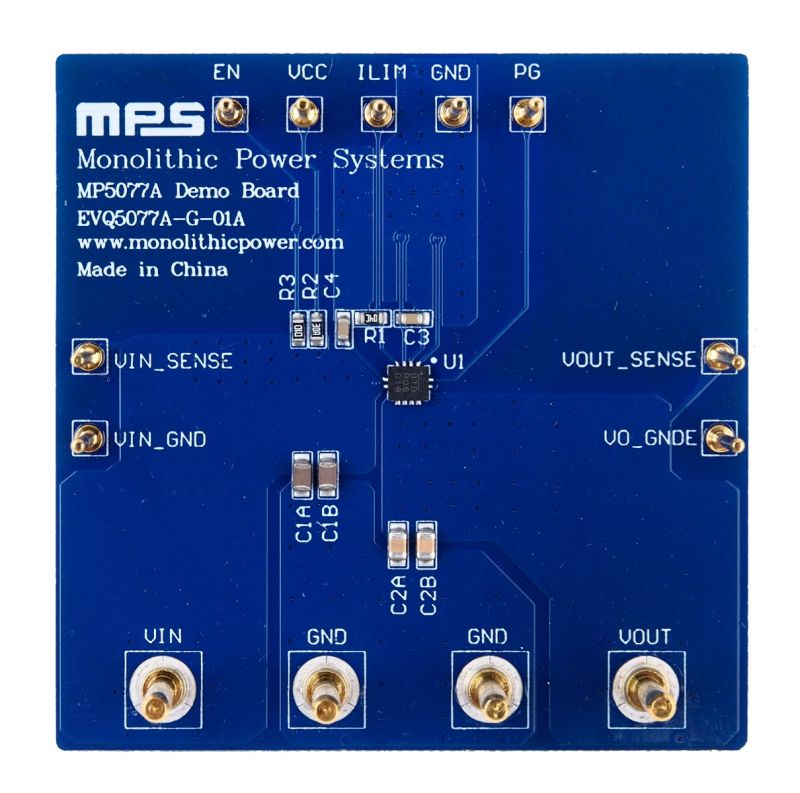

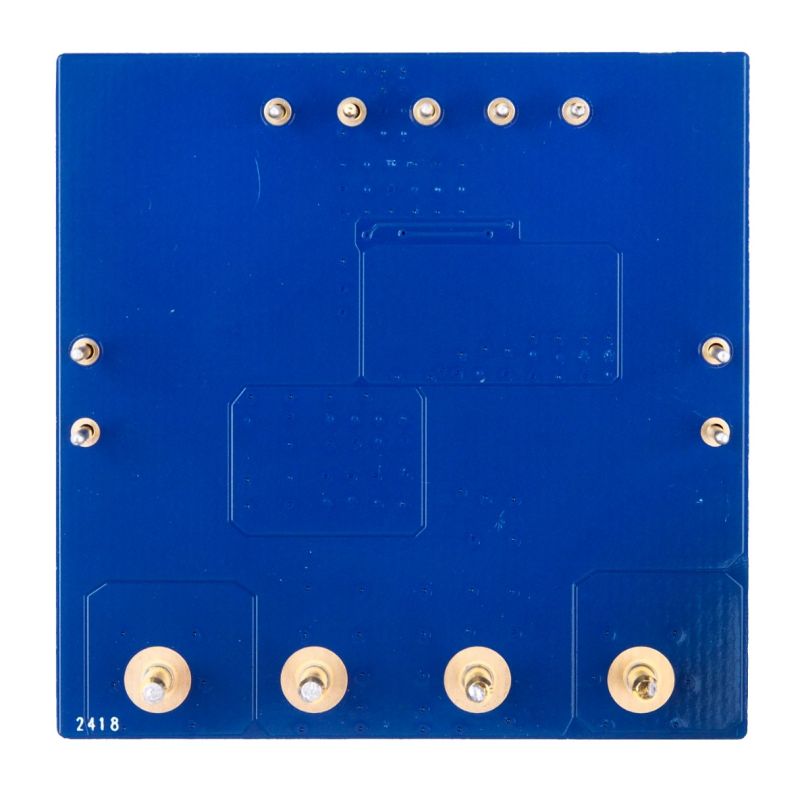

EVQ5077A-G-01A 是专为 MPQ5077A-AEC1 设计的评估板。MPQ5077A-AEC1 是一款具有电流限制功能的低导通电阻 (R_DS(ON))负载开关。该器件可在 1.2V 至 5.5V 的输入电压 (V_IN) 范围内提供 7A 的负载保护。凭借超低 R_DS(ON) 和超小尺寸封装，MPQ5077A-AEC1可为汽车信息娱乐系统、仪表盘和高级驾驶辅助系统 (ADAS) 等应用提供节省空间的解决方案。

MPQ5077A-AEC1利用采样 FET 拓扑为输出（源）最大负载提供电流限制功能；限流幅度由 ILIM 引脚与地之间的外部电阻来控制。

EVQ5077A-G-01A 评估板可以在 1.2V 至 5.5V 的工作 V_IN 范围内提供连续 7A 负载电流。

MPQ5077A-AEC1 采用紧凑型 QFN-13（2.5mmx3mm）封装，并符合 AEC-Q100 等级1 认证。

评估所用产品

产品特性和优势

工业/汽车级温度范围保证
集成 10mΩ低导通电阻 (R_DS(ON)) MOSFET
可调启动斜率
1.2V 至 5.5V 宽输入电压 (V_IN) 范围
关断电流<1μA
可配置 7A 电流限制 (I_LIMIT)
输出放电功能
使能 (EN) 引脚
短路保护 (SCP) 响应时间<200ns
推挽式电源正常 (PG) 指示器
过温保护
采用小尺寸、节省空间的 QFN-13 (2.5mmx3mm) 封装
符合 AEC-Q100 等级1认证

正在供货产品型号

EVQ5077A-G-01A

直接从MPS购买

标准定价

数量单价
1

¥349.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
