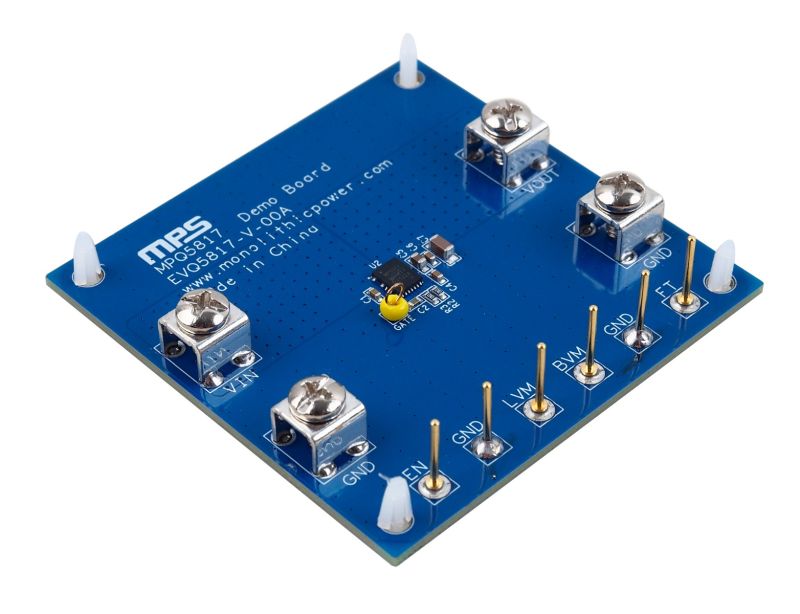

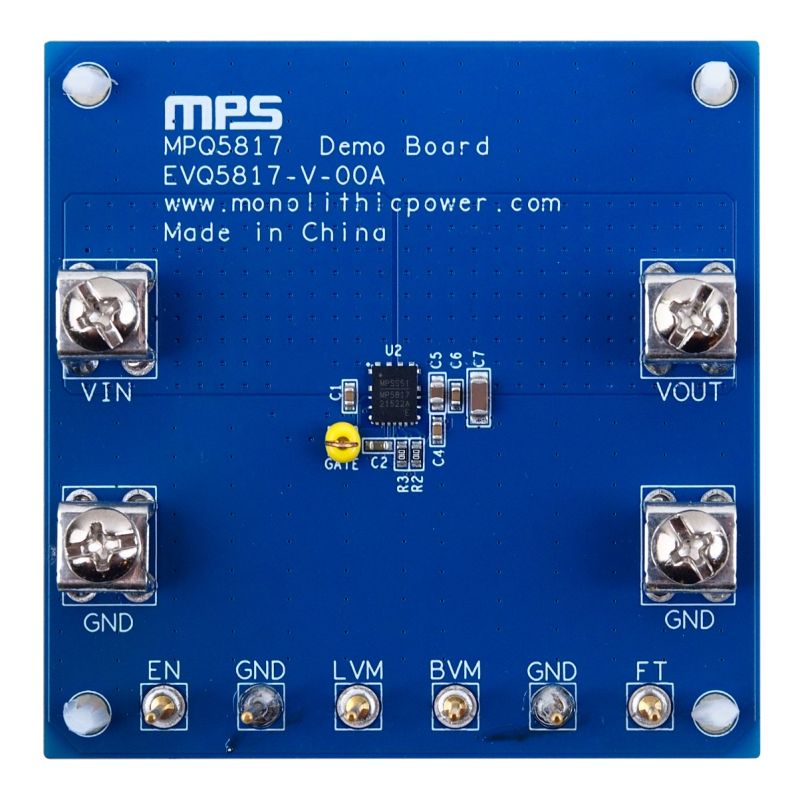

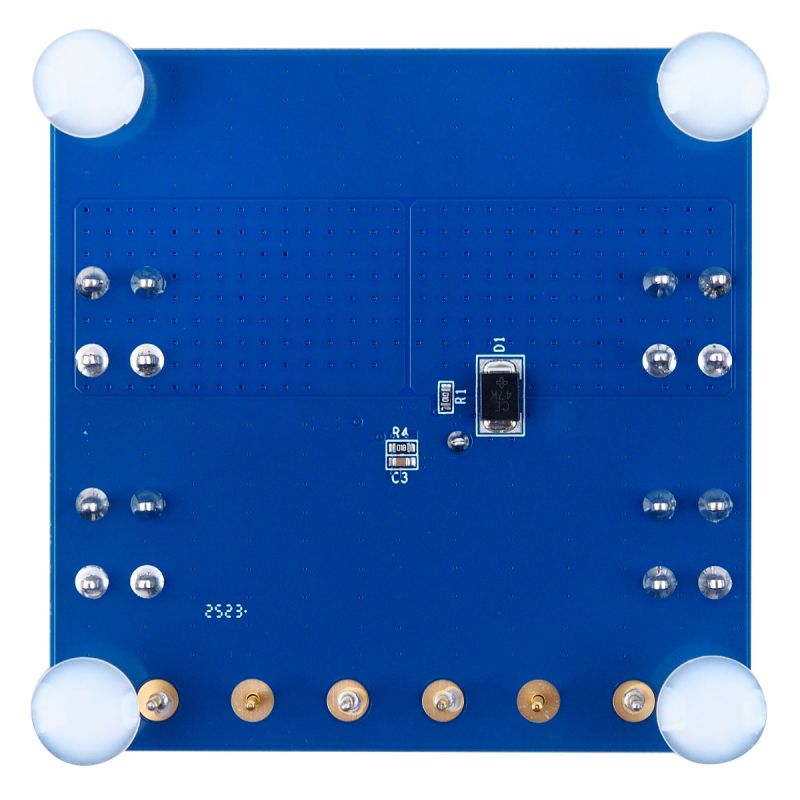

EVQ5817-V-00A 评估板用于演示 MPQ5817-AEC1 的性能。MPQ5817-AEC1 是一款具有反向保护功能的 42V、15A 集成型智能二极管。
该器件待机电流(ISTBY) 仅 2µA,非常适合电池供电应用。它集成了 5mΩ N 沟道 MOSFET 和内部电荷泵,可支持连续电流高达 15A 的标称负载,并最大限度地降低输入与输出间功耗。其超快瞬态响应使器件能够对频率高达 100kHz 的交流信号进行整流。
除反向极性保护和反向脉冲保护外,MPQ5817-AEC1 还针对欠压保护 (UVP)、过压保护 (OVP)、过流保护 (OCP) 和过温保护 (OTP) 等故障情况提供多种诊断功能。
该器件具有超低欠压锁定 (UVLO) 阈值,因此支持较宽的工作电压范围,可满足 ISO 16750 标准规定的严苛启动条件,同时支持低至 0V 的冷启动电压。
MPQ5817-AEC1 采用 QFN-21 (4mm × 5mm) 封装,符合 AEC-Q100 等级 1 认证。
-
显示更多
显示较少
产品特性和优势
- 满足严苛的汽车瞬态条件和 AEC-Q100 要求:
- 5V 至 42V 启动电压
- 支持 -42V 反极性电压
- 支持低至 0V 的冷启动电压
- 支持最高 100kHz 交流频率的整流
- 正向压降达 +200mV 时快速导通
- 正向压降达 -8mV 时快速关断
- 强栅极驱动能力:120mA 拉电流和 2600mA 灌电流能力
- 符合 AEC-Q100 等级 1 认证
- 汽车电池寿命长:
- 低待机静态电流(ISTBY):2μA
- 低稳态静态电流(IQ):80μA
- 占板尺寸小:
- 集成 5mΩ N 沟道 MOSFET 和电荷泵
- 采用 QFN-21 (4mm × 5mm) 封装
- 完善的保护和诊断功能:
- 输入电压(VIN) 监控和采样
- 欠压 (UV) 和过压 (OV) 指示
- 独立电压监控器
- 可选 OV/UV 阈值
- 过流 (OC) 诊断
- 过温 (OT) 诊断
- 故障报告
- 其他特性:
- 兼容 1.8V、3.3V 和 5V 逻辑电平
- 采用侧面镀锡封装
