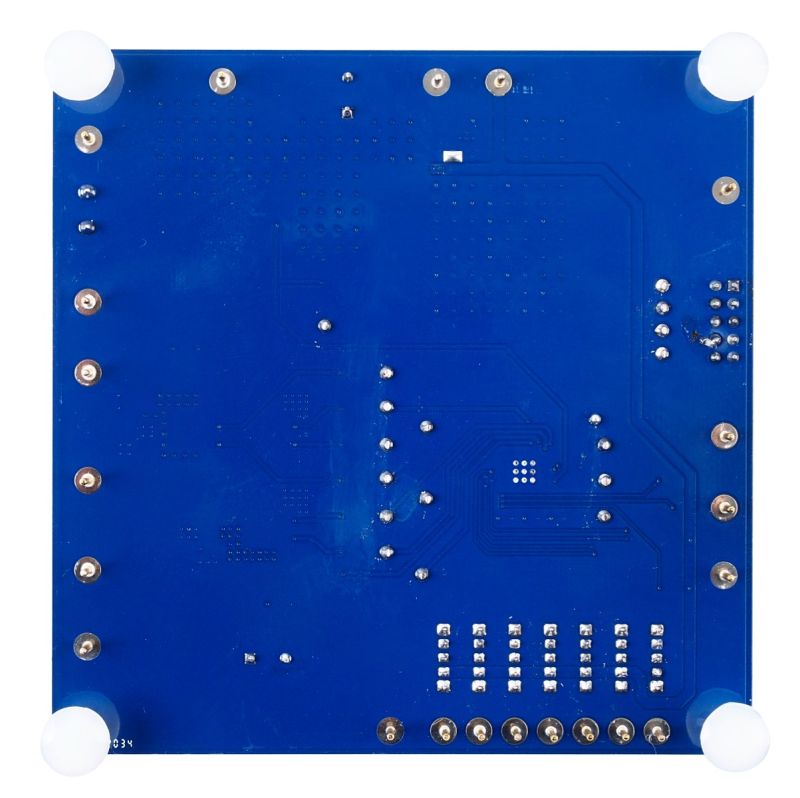

EVQ6533-U-01A

EVQ6533-U-01A

具有串行输入控制的 40V、3通道汽车预驱动器评估板，符合 AEC-Q100 认证

Datasheet

详情

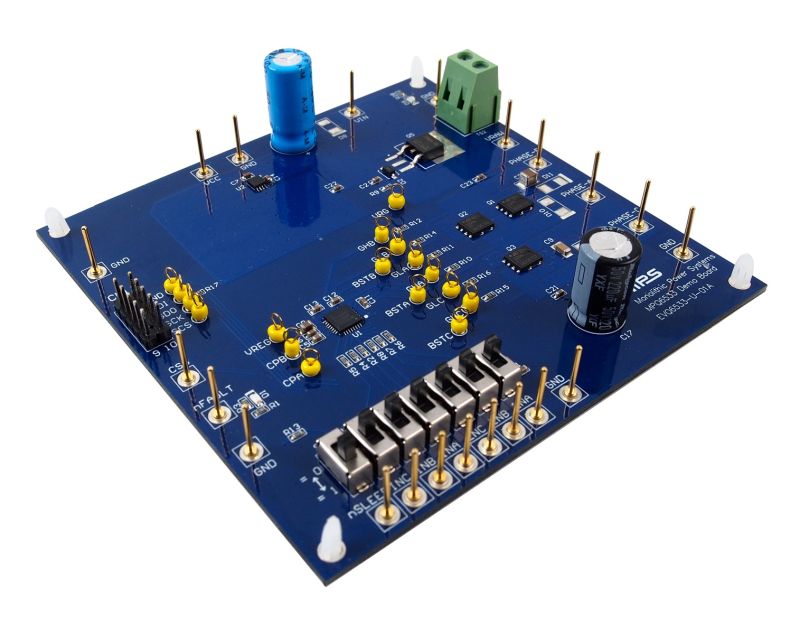

EVQ6533-U-01A是用于演示 MPQ6533功能的评估板。MPQ6533是一款具有串行输入控制功能的3通道汽车预驱动器，适用于汽和有刷直流电机驱动器应用。

MPQ6533 集成了一个低压差 (LDO) 稳压器，可为下管 MOSFET (LS-FET) 生成栅极驱动电压。它还提供一个电荷泵，可生成电压来驱动外部 N 沟道 MOSFET，以实现电池的反向保护。其上管 (HS) 栅极驱动电压由自举 (BST) 电容 (C_BST) 和内部电荷泵生成，可实现 100% 占空比运行。

MPQ6533利用内部放大器测量 LS-FET 上的压降，从而无需分流电阻即可测量电流。

MPQ6533的内部安全功能包括可配置过流保护 (OCP)、可调死区时间 (DT) 控制、欠压锁定 (UVLO)保护和过温 (OT) 关断保护。

MPQ6533 采用带散热焊盘的 QFN-32 (5mmx5mm) 封装，并且符合 AEC-Q100 认证。

评估所用产品

产品特性和优势

集成低压差 (LDO) 稳压器用于实现栅极驱动
集成电荷泵用于实现外部 N 沟道 MOSFET 电池反向保护
集成电流采样放大器用于测量下管 MOSFET (LS-FET) 压降
低功耗睡眠模式
可配置短路保护 (SCP)
可调斜率控制
可调死区时间 (DT) 控制
过温 (OT) 关断
欠压 (UV) 警告和关断
负载开路和短路检测
串行外设接口 (SPI)
故障指示输出
采用 QFN-32 (5mmx5mm) 封装
符合 AEC-Q100 等级1认证

正在供货产品型号

EVQ6533-U-01A

直接从MPS购买

标准定价

数量单价
1

¥725.00 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
