详情

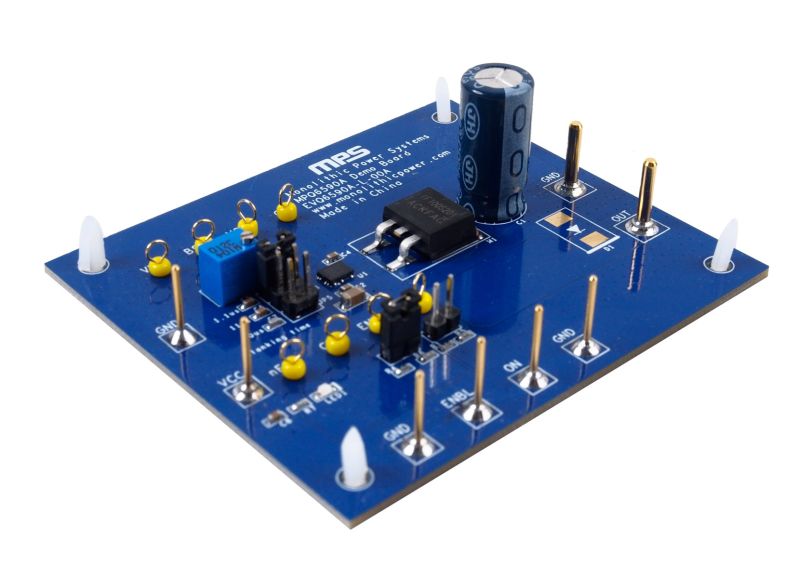

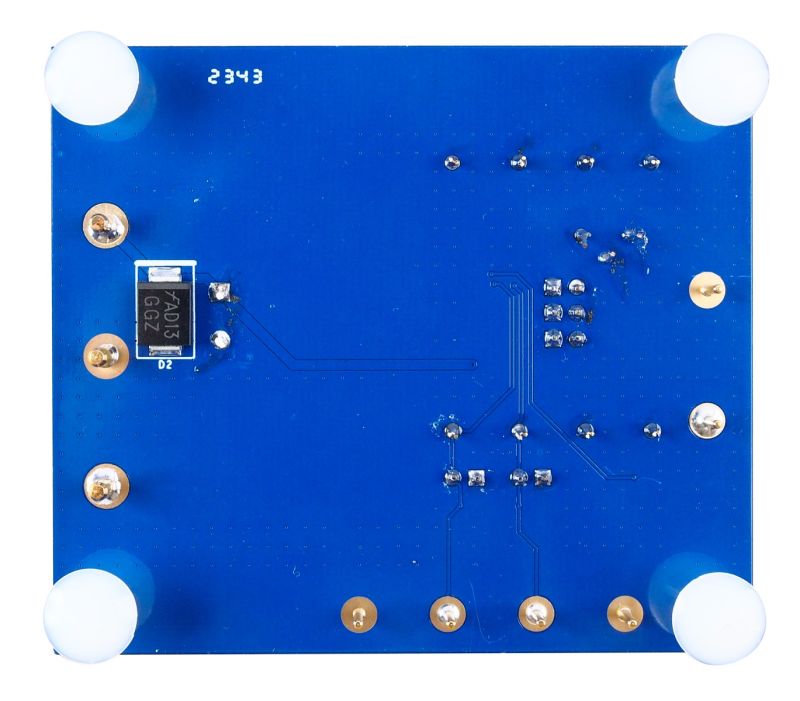

EVQ6590A-L-00A是用于展示MPQ6590A-AEC1功能的评估板。MPQ6590A-AEC1是一款上管 N 沟道功率 MOSFET 驱动器。该器件适用于电池供电电动工具及汽车上管开关应用。
MPQ6590A-AEC1 的输入电压 (VIN) 工作范围为 7.5V 至 80V。它能生成高于输入电源电压的栅极驱动电压,用于驱动 N 沟道 MOSFET 的栅极。该器件具有1A 拉/灌电流,可以快速启用或禁用大功率 MOSFET。此外,MPQ6590A-AEC1 还具有 -70V 的输出耐压能力,允许外部 MOSFET 发生雪崩击穿,而无需额外加装保护二极管。
MPQ6590A-AEC1的内部安全功能包括过流保护 (OCP)、欠压锁定 (UVLO) 保护和过温关断保护。
MPQ6590A-AEC1 采用侧面镀锡的 QFN-11 (3mm x 4mm) 封装,并已通过 AEC-Q100 认证。建议在对 EVQ6590A-L-00A 进行任何更改之前,首先阅读 MPQ6590A-AEC1 数据手册。
-
显示更多
显示较少
产品特性和优势
- 7.5V 至 80V 工作输入电压 (VIN)范围
- 栅极驱动电荷泵可产生高于输入12V的输入电压 VIN
- 低功耗睡眠模式 (<1μA)
- -70V输出容差
- 欠压锁定 (UVLO)保护
- 可调漏源电压 (VDS)去饱和检测
- 过温关断保护
- 故障指示输出
- 采用 QFN-11 (3mmx4mm)封装
- 符合 AEC-100 等级1认证
