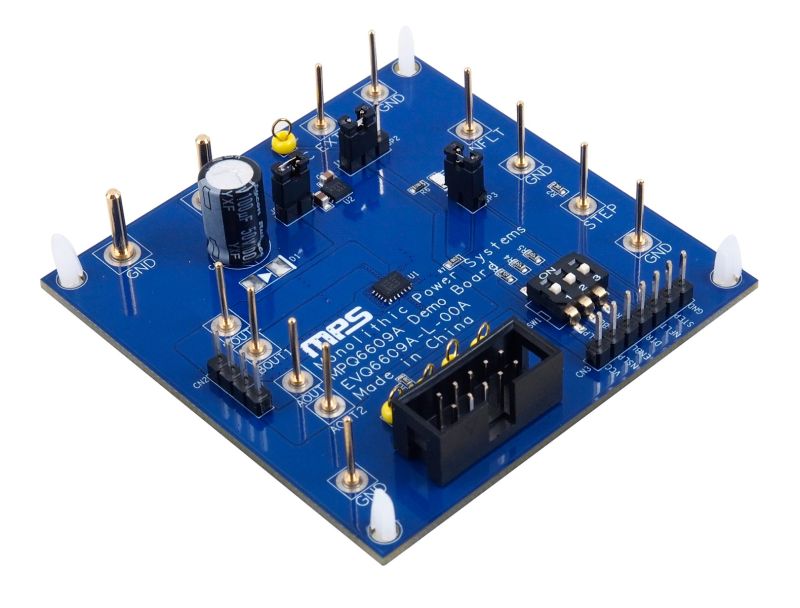

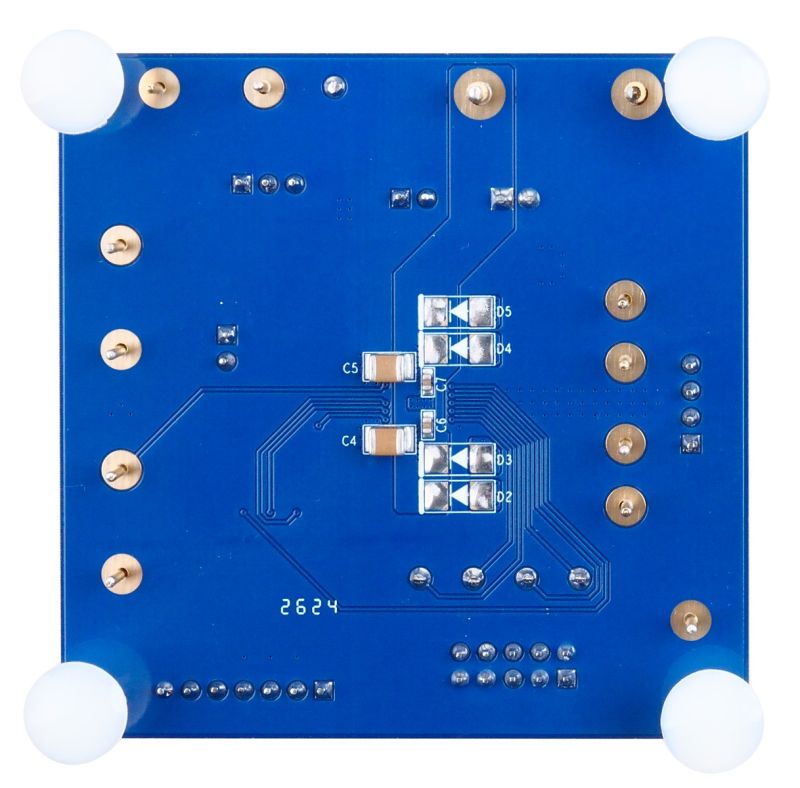

EVQ6609A-L-00A 是用于演示 MPQ6609A-AEC1 功能特性的评估板。MPQ6609A-AEC1 是一款内置索引器并具有内部电流调节功能的步进电机驱动器。其应用范围广泛，包括前照灯位置调节、电子膨胀阀 (EXV) 和电子控制阀 (ECV) 步进电机、抬头显示器 (HUD) 以及 HVAC 步进电机等。

MPQ6609A-AEC1 支持4V 至 32V的工作输入电压V(_IN)范围，每相可提供高达 1A 的电机电流。该器件可在全步、半步、1/4 步、1/8 步、1/16 步和 1/32 步模式下驱动双极步进电机。

MPQ6609A-AEC1 具有自动保持电流模式；当不需要全电流工作时（例如电机停止或轻载运行），可以自动降低绕组电流以节省功耗，同时保持电机的步进位置。

MPQ6609A-AEC1还具有失速检测功能；该功能通过测量电机反电动势 (BEMF) ，并与预设值进行比较来实现。

MPQ6609A-AEC1的内部安全保护和诊断功能包括欠压锁定 (UVLO) 保护、过压保护 (OVP)、过流保护 (OCP)、负载开路检测 (OLD)、失速检测、过温警告 (OTW)、过温关断 (OTS) 和低温检测 (LTD)。

MPQ6609A-AEC1 采用小尺寸 QFN-18 (3mmx4mm) 封装，并符合 AEC-Q100 等级 1 认证。该器件还具有出色的散热性能；当 EVQ6609A-L-00A 在 V_IN 为12V 的条件下驱动1A 电机时，相比环境温度 (T_A)，器件温升仅约为 31°C。
