EVQ6626-F-00A

EVQ6626-F-00A

带串行输入控制的40V、0.8A、6通道半桥电机驱动器评估板，符合AEC-Q100认证

Datasheet

详情

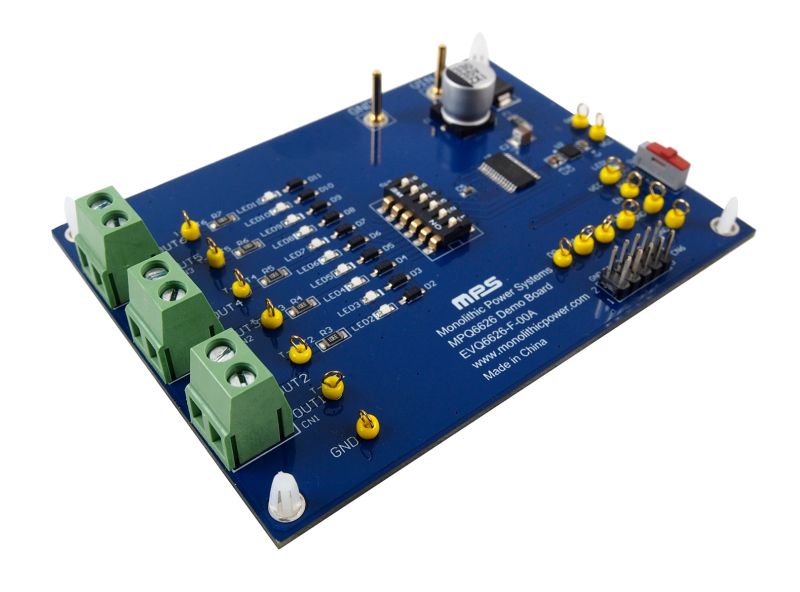

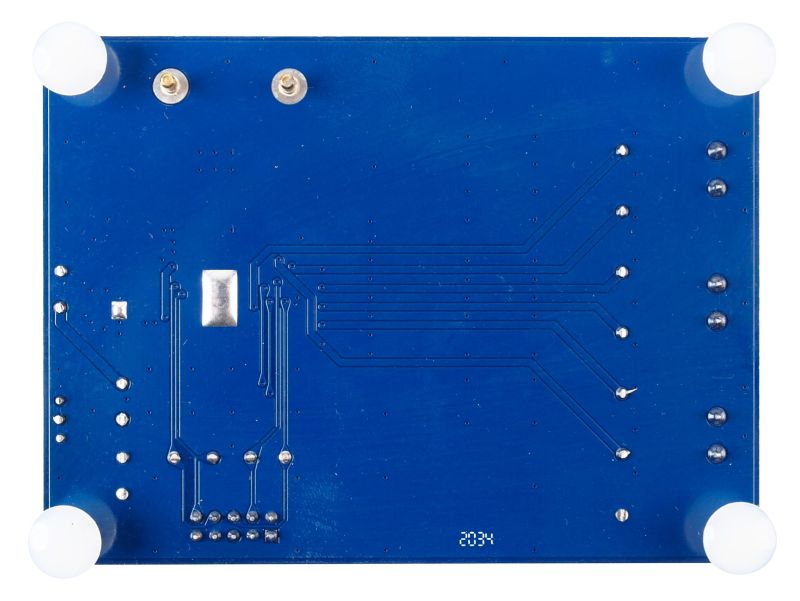

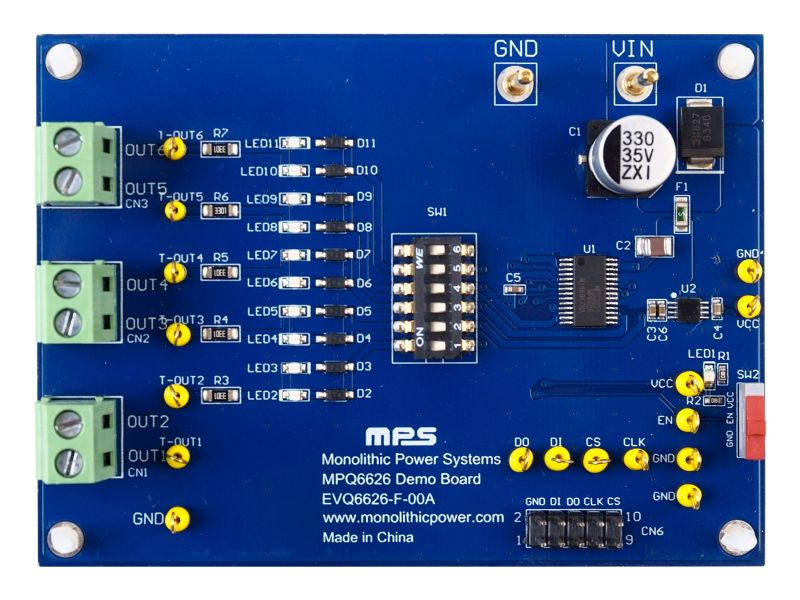

EVQ6626-F-00A 是用于评估MPQ6626-AEC1性能的评估板。MPQ6626-AEC1是一款带串行输入控制的6通道半桥电机驱动器。它可以在 5.5V 至 40V 的宽输入电压 (V_IN) 范围内实现高达 0.8A 的输出电流 (I_OUT)。

MPQ6626-AEC1 的 6 个半桥均可通过标准串行数据接口单独控制，同时具有各种诊断功能，包括输出短路、负载开路、过温 (OT)、过压 (OV)和欠压（UV）情况的诊断。

MPQ6626-AEC1 在待机模式下具有超低静态电流 (I_Q)，且只需少量的现有标准外部元器件。MPQ6626-AEC1 采用 TSSOP-28EP 封装，并符合 AEC-Q100 等级1认证。

MPQ6626-AEC1 适用于电机驱动器、电信半桥电源和航空电子 DC/DC 变换器。

评估所用产品

产品特性和优势

5.5V 至 40V 的宽输入工作电压 (V_IN) 范围
半桥配置的上管 MOSFET (HS-FET) 和下管 MOSFET (LS-FET) 驱动器
高达 0.8A 的输出电流 (I_OUT)
典型 1.3Ω 导通电阻 (R_DS(ON)) (HS + LS)
待机模式与全温范围内的低静态电流 (I_Q)
输出短路保护 (SCP)
过温保护 (OTP)与预警功能
欠压锁定 (UVLO) 保护和过压锁定 (OVLO) 保护
串行数据接口
多种诊断功能：
- 输出短路
- 负载开路
- 过温 (OT)
- 过压 (OV)
- 欠压 (UV)
高达 5MHz 的串行接口时钟频率
支持 3.3V 和 5V 系统
采用 TSSOP-28 EP 封装
符合AEC-Q100等级1认证

正在供货产品型号

EVQ6626-F-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥543.75 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS Motor Communication kit required

Yes, Add EVKT-MOTOR-00A ¥362.50

No, I already have one

数量
