详情

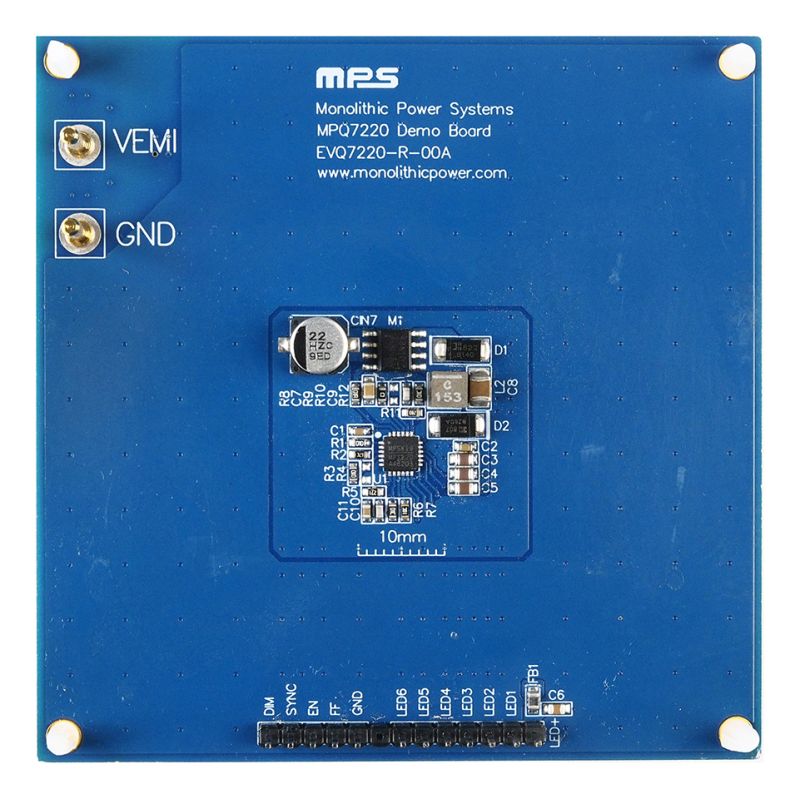

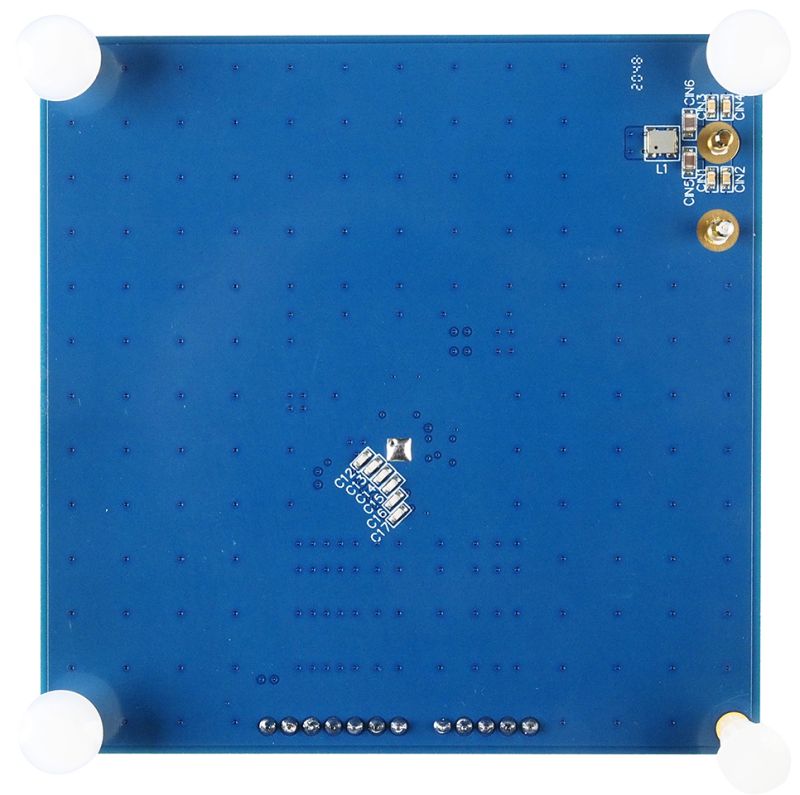

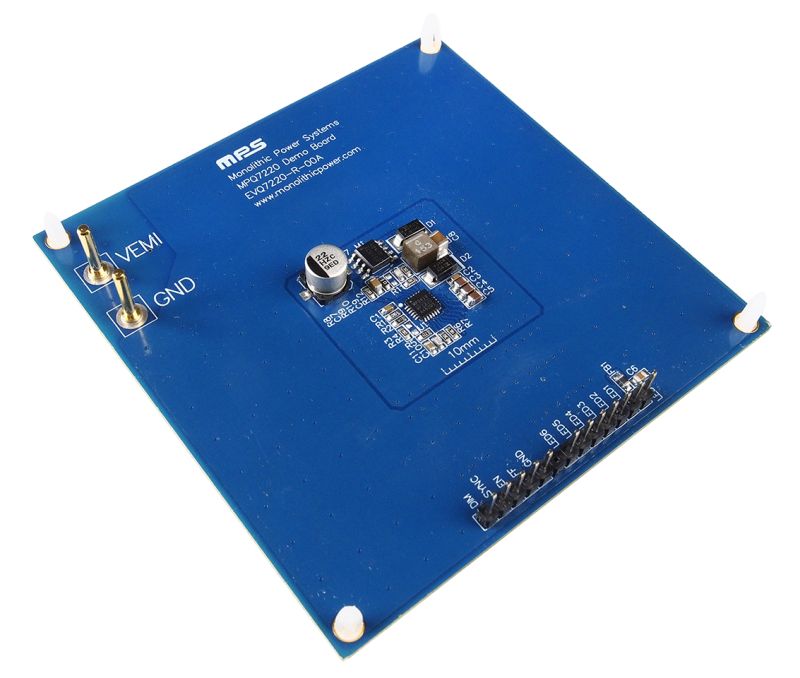

EVQ7220-R-00A 是用于展示 MPQ7220 功能的评估板。MPQ7220 是一款 6 通道电流源升压变换器,专门用于驱动汽车尾灯。
MPQ7220 采用峰值电流模式作为其脉宽调制 (PWM) 控制架构,其开关频率 (fSW) 可通过一个电阻来配置。该器件可以独立将每个 LED 灯串的电流调节至外部电流设置电阻设定的电流值。
MPQ7220 采用 QFN-24 (4mmx4mm) 封装。EVQ7220-R-00A 为整装测试的升压 LED 驱动器评估板。它可在 450kHz 开关频率 (fSW) 下、以及 3.5V 至 36V 输入电压 (VIN) 范围内产生高达 100mA 的 LED 电流。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 3.5V 至 36V 宽输入电压 (VIN) 范围
- 6 通道,每通道最大电流为 100mA
- 内部集成 100mΩ、50V MOSFET
- 高达 2.2MHz 的可配置开关频率 (fSW)
- 外部同步开关频率(SW)功能
- 脉宽调制 (PWM) 调光功能(调光频率为 100Hz 至 20kHz)
- 出色的 EMI 性能以及频谱扩展 (FSS) 功能
- 输入输出断连功能
- 2.5% 电流匹配精度
- 逐周期限流保护
- 可配置 LED 短路和过压保护 (OVP) 阈值
- 高温下 LED 电流自动降低功能
- LED 短路/开路保护、过温保护 (OTP)、过流保护 (OCP) 和电感短路保护
- 故障指示信号输出功能
- 采用 QFN-24 (4mmx4mm) 封装
- 符合 AEC-Q100 等级 1 认证
